Погружной насос Иртыш РФ4 150/540.511.Ч-25-6.250/4-306

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Насос РФ4 150/540.511.Ч-25-6.250/4-306

Р - погружной электродвигатель с принудительным охлаждением;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
4 - в насосе установлено четырех - канальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
540 - номинальный диаметр рабочего колеса, мм;
511 - фактический диаметр рабочего колеса, мм;
Ч - для совместной работы с частотным преобразователем;
25 - длина кабеля 25 метров;
6 - 6000 В;
250 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без защиты и шкафа управления;
6 - влаго-термозащита;

Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

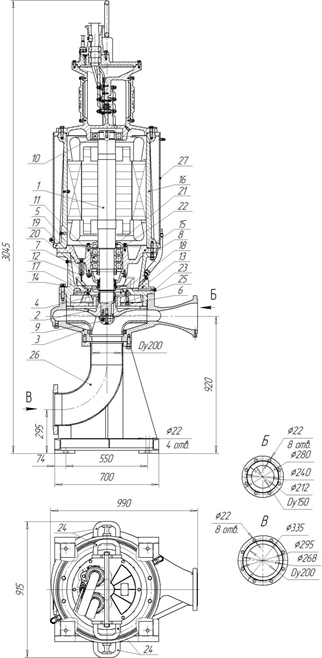

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Аппарат направляющий;
7. Пробка масляной камеры для заливки масла;
8. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник (-ки);
12. Датчик влажности;
13. Корпус камеры;
14. Метизы крепления корпуса камеры к корпусу спиральному;
15. Стакан подшипника;
16. Корпус электродвигателя;
17. Метизы крепления крышки камеры;
18. Крышка камеры;
19. Крышка подшипника нижняя;
20. Метизы крепления крышки подшипника нижней;
21. Крышка подшипника верхняя;
22. Метизы крепления крышки подшипника верхней;
23. Пробка масляной камеры для слива масла;
24; Грузовая цапфа;
35. Метизы крепления аппарата направляющего к корпусу камеры;
26. Патрубок опорный;
27. Рубашка охлаждения.

Производительность, Q

400

м³/ч

Напор, Н

100

м

Потребляемая мощность в рабочей точке, Nпотр

180

кВт

КПД агрегата, η

58

%

Вариант монтажа насоса

стационарный моноблочный вертикальный

Условный диаметр напорного патрубка, Ду, мм

150

Тип рабочего колеса

четырех - канальное

Фактический диаметр рабочего колеса, мм

511

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

55

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Номинальная мощность, кВт

250

Напряжение, В

6000

Частота тока, Гц

50

Номинальный ток, А

29

Число полюсов

4

Частота вращения, об/мин

1477

Сos φ

0,88

КПД эл. двигателя

94

единение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель с принудительным охлаждением

Способ защиты электродвигателя

влаго-термозащита

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

25

Количество жил кабеля, шт.

3+1+1

Сечение жил, мм²

95+35+19

Изоляция кабеля

маслостойкая

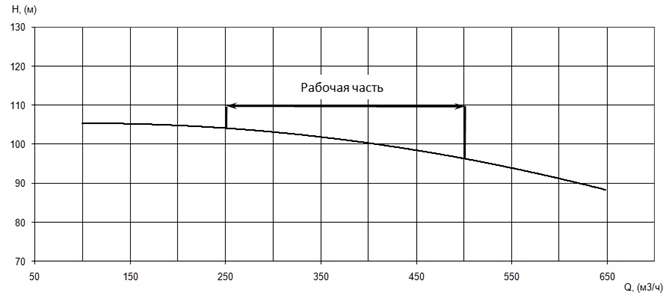

Производительность

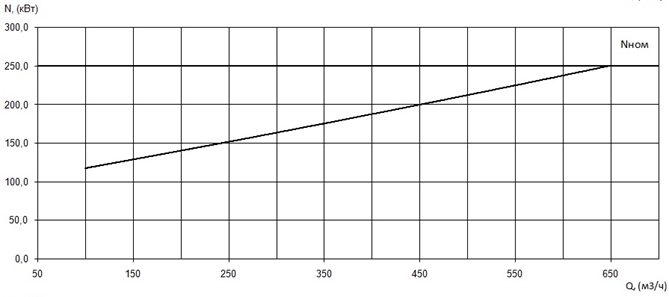

Мощность

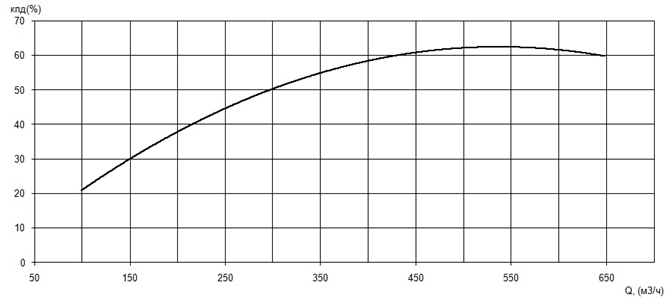

КПД

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления, кг.



Модель насоса
РФ
Расход
400
Напор
100
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
250
Охлаждение
с рубашкой охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
