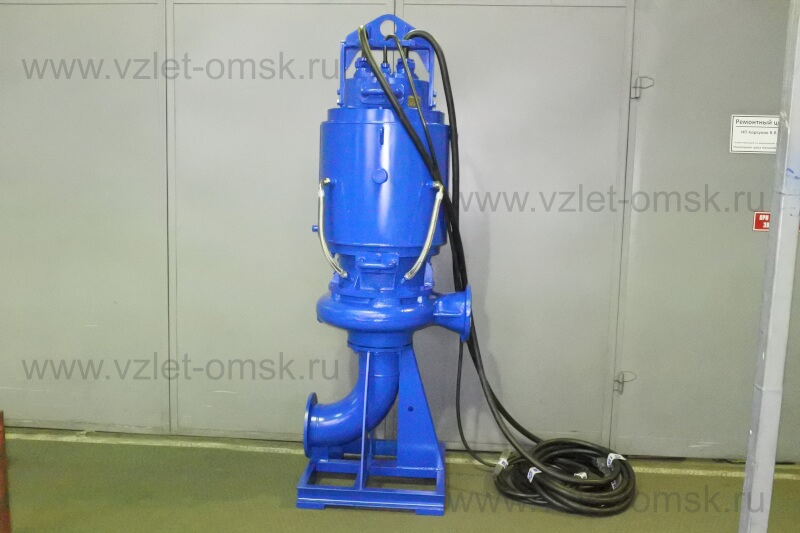

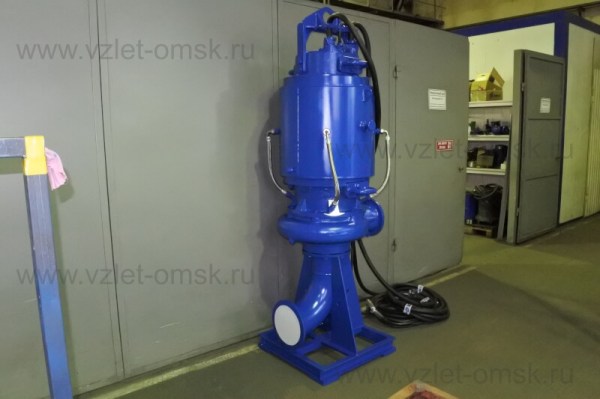

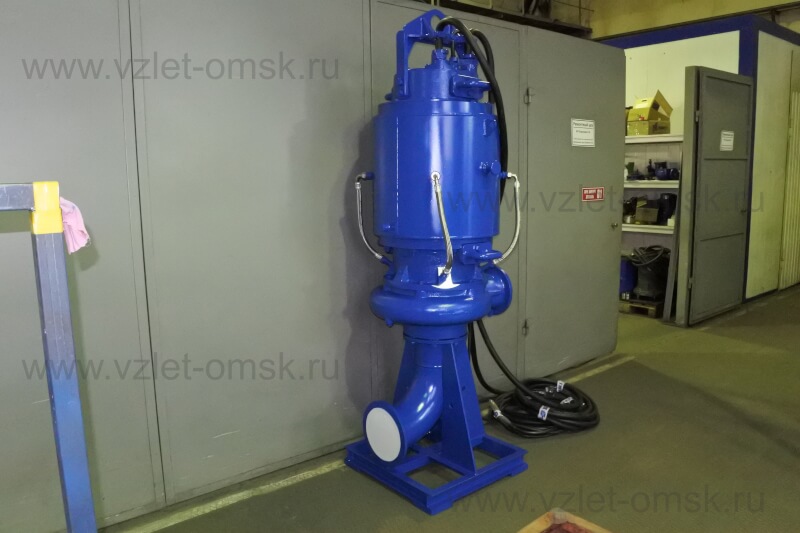

Насос Иртыш РФс 150/400.408-90/4-307
- Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос РФс 150/400.408-90/4-307
Р - погружной электродвигатель с принудительным охлаждением;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
408 - фактический диаметр рабочего колеса, мм;
- без обозначения стандартная длина кабеля 10 метров;
90 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без шкафа управления;
7 - влаго-термозащита, контроль температуры подшипников
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.
Габаритные размеры

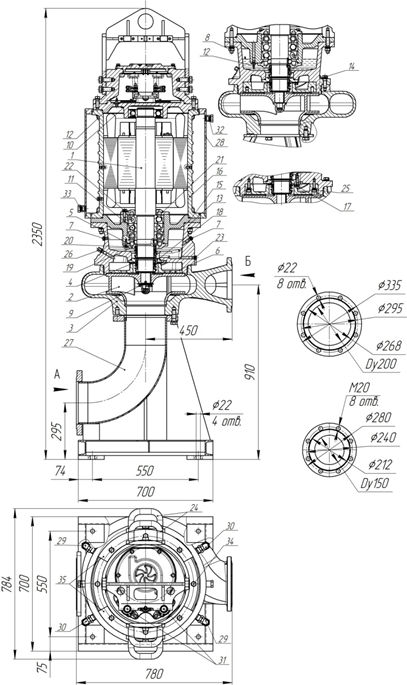

Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка Торцовое уплотнение;
5. Торцовое уплотнение;
6. Аппарат направляющий;
7. Пробка масляной камеры для заливки и контроля масла;
8. Метизы крепления корпуса камеры к корпусу электродвигателя;
9. Метизы крепления рабочего колеса;
10. Подшипник;
11. Подшипник;
12. Датчик влажности;
13. Корпус камеры;
14. Метизы крепления корпуса спирального к корпусу камеры;
15. Стакан подшипника;
16. Корпус электродвигателя;
17. Метизы крепления крышки камеры;
18. Крышка камеры;
19. Крышка подшипника;
20. Метизы крепления крышки подшипника;
21.Крышка подшипника верхняя;
22. Метизы крепления крышки подшипника верхней;
23. Пробка масляной камеры для слива масла;
24. Грузовые цапфы;
25.Метизы крепления аппарата направляющего;
26. Пробка для выпуска воздуха из гидравлической части;
27. Патрубок опорный;
28. Рубашка охлаждения;
29. Трубопровод отвода охлаждающей жидкости;
30. Трубопровод подвода охлаждающей жидкости;
31. Встроенный кабель;
32. Пробка для выпуска воздуха из рубашки охлаждения;
33. Пробка для слива рабочей жидкости из рубашки охлаждения;
34. Метизы крепления рубашки охлаждения;
35. Съёмные полукольца.
Параметры рабочей точки
|
Производительность, Q |
200 |
м³/ч |
|

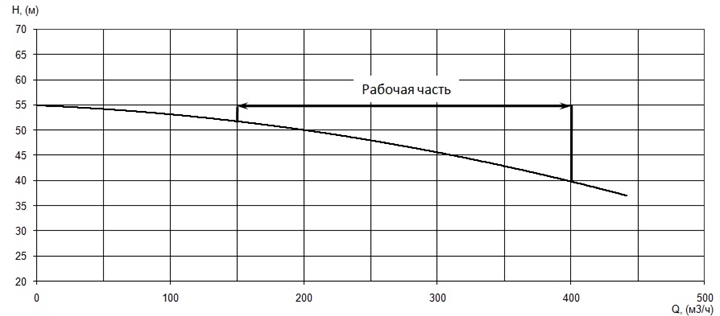

Напор, Н |
50 |
м |
|

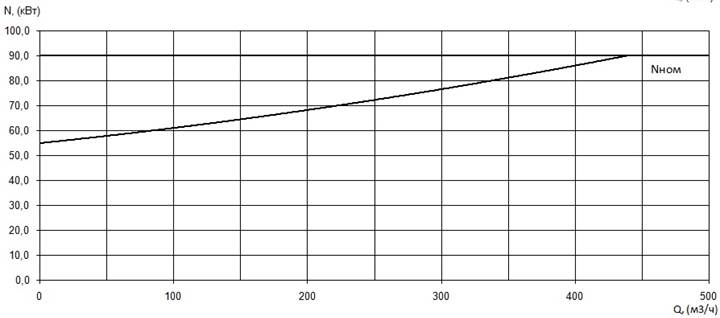

Потребляемая мощность в рабочей точке, Nпотр |
69 |
кВт |
|

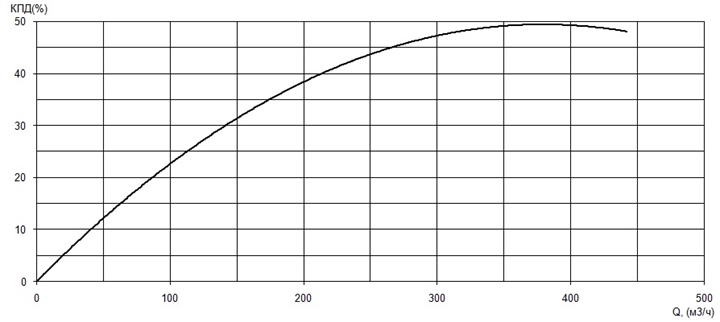

КПД агрегата, η |
38 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный вертикальный |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
408 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
70 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
90 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
164/94,7 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,88 |
|
КПД эл. двигателя |
95 |
|
единение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с принудительным охлаждением |
|
Способ защиты электродвигателя |
влаго-термозащита, |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
3+1+3 |
|
Сечение жил, мм² |
25+10+2,5 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
1350 кг |
