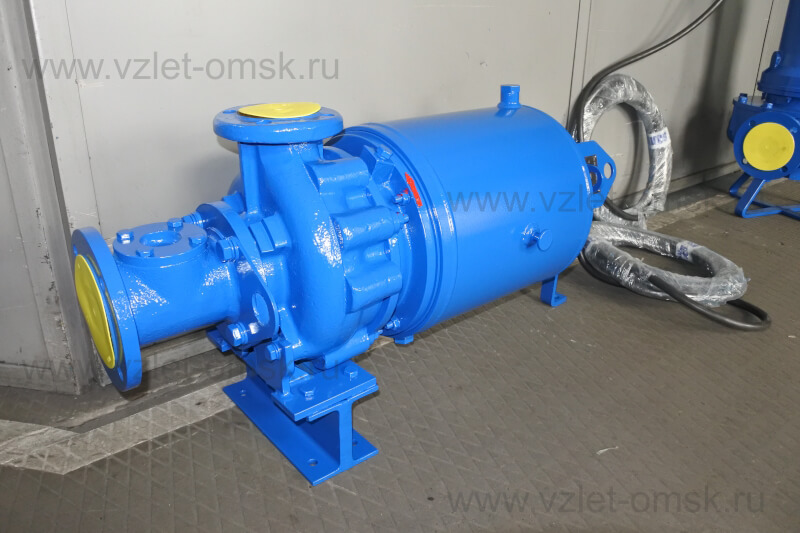

Насос Иртыш РФс 50/200.172-11/2-206 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос РФс 50/200.172-11/2-206:
Р - погружной электродвигатель с принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
172 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
11 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа защиты и управления
6 - влаго-термозащита;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

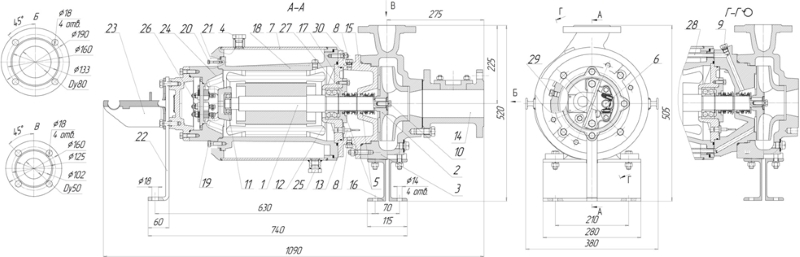

Общий вид и габаритные размеры электронасоса
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки и слива масла;
9. Метизы крепления корпуса камеры к корпусу спиральному;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Патрубок входной;
15. Корпус камеры;
16. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления рубашки охлаждения;
21.Полукольцо;
22. Трубопровод подвода охлаждающей жидкости;
23. Трубопровод отвода охлаждающей жидкости;
24. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
25. Метизы крепления задней лапы к раме;
26. Метизы крепления задней лапы к насосу;
27. Метизы крепления крышки камеры к корпусу камеры;
28. Крышка камеры.

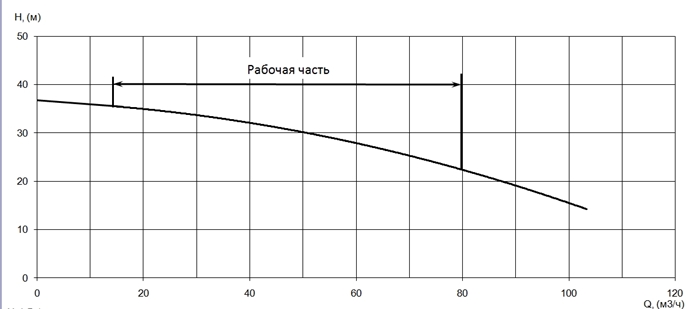

Параметры рабочей точки
|
Производительность, Q |
50 м³/ч |
|
Напор, Н |
30 м |
|

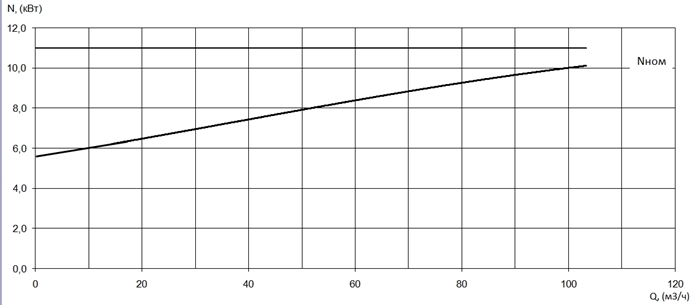

Потребляемая мощность в рабочей точке, Nпотр2. |
8 кВт |
|

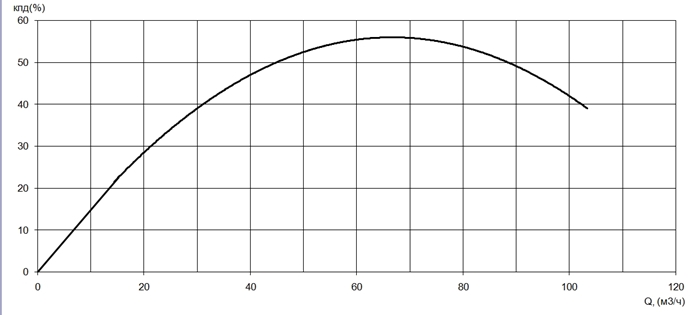

КПД агрегата, η |
53 % |
Характеристики насоса
|
Вариант монтажа насоса |
«сухой» горизонтальный монтаж |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
Вихревое |
|
Фактический диаметр рабочего колеса, мм |
172 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
25 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
21 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2915 |
|
Сos φ |
0,9 |
|
КПД эл. двигателя |
88,5 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
7 |
|
Сечение жил, мм² |
2,5 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
170 кг |
