Погружной дренажный насос Иртыш РД 65/250.140-5,5/2РВ Ех-506

Электронасос погружной дренажный серии «Иртыш» РД 65/250.140-5,5/2РВ Ех-506:
Р - погружной электродвигатель с принудительным охлаждением;
Д - для слабозагрязнённой и чистой воды;
65 - номинальный диаметр напорного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
140 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
5,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
РВ Ех - взрывозащищенного исполнения;
5 - стационарный в трубе;
0 - без шкафа защиты и управления;
6 - влаго-термозащита;

Шкаф защиты и управления

Насос укомплектован без шкафа защиты и управления

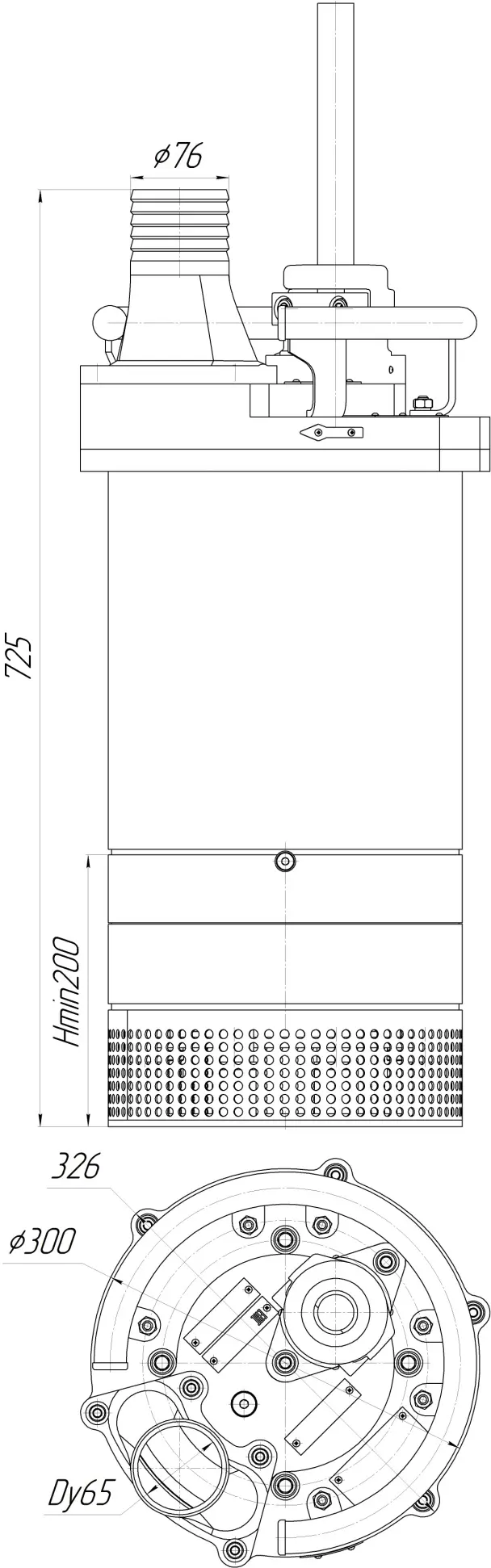

Общий вид и габаритные размеры

Обозначения на чертеже

1. Электродвигатель; 2. Колесо рабочее; 3. Корпус спиральный; 4. Торцовое уплотнение; 5. Торцовое уплотнение; 6. Патрубок всасывающий; 7. Проставка; 8. Пробка масляной камеры для заливки масла; 9. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя; 10. Метизы крепления колеса рабочего; 11. Подшипник; 12. Подшипники; 13. Датчик влажности; 14. Пробка для слива охлаждающей жидкости из рубашки охлаждения; 15. Корпус камеры; 16.Метизы крепления крышки камеры к корпусу камеры; 17. Стакан подшипника; 18. Корпус электродвигателя; 19. Метизы крепления крышки камеры к корпусу камеры; 20. Крышка камеры; 21. Крышка подшипника; 22. Метизы крепления крышки подшипника к стакану подшипника; 23. Крышка подшипника верхняя; 24. Метизы крепления крышки подшипника верхней к стакану подшипника; 25. Пробка масляной камеры для слива масла; 26. Пробка для выпуска воздуха из рубашки охлаждения; 27. Метизы крепления патрубка всасывающего к плите фундаментной; 28. Метизы крепления опоры подшипника и крышки опоры подшипника к корпусу электродвигателя; 29. Трубопровод подвода охлаждающей жидкости в рубашку охлаждения; 30. Трубопровод отвода охлаждающей жидкости от рубашки охлаждения; 31. Ручка; 32. Рубашка охлаждения;33. Прижим; 34. Грузовая цапфа; 35. Метизы крепления прижима рубашки охлаждения к крышке опоры подшипника; 37. Пробка выпуска воздуха из гидравлической полости; 38. Датчик температуры подшипника; 39. Плита фундаментная; 40. Крышка верхняя; 41. Крышка опоры подшипника; 42. Опора подшипника.

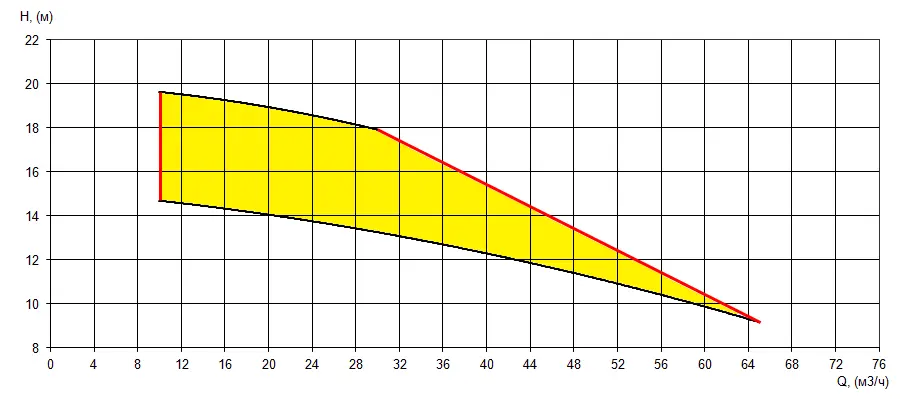

Характеристики насоса

Параметры электродвигателя

Ресурсы

Назначение

Электронасосы серии «Иртыш» типа ПД исполнения РВ Ех (взрывозащищенного исполнения) с маркировкой РВ Ех d I Mb Х являются электрооборудованием группы I с уровнем взрывозащиты Мb и видом взрывозащиты «взрывонепроницаемая оболочка «d» и предназначены для:

- применения в подземных выработках шахт и их наземных строениях, опасных к рудничному газу и (или) горючей пыли (сертификат на соответствие);
- перекачивания чистой воды (кроме морской), слабо загрязненной воды, дождевых стоков температурой от 274К (1°С) до 313К (40°С), и водородным показателем рН 6,5…9,0, и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности. Перекачиваемые жидкости не должны содержать механических примесей по объему более 0,1% и размером более 2 мм.

Гидравлическая (неэлектрическая) часть насоса с маркировкой I Mb c/k I Х является оборудованием группы I с уровнем взрывозащиты Мb и видом взрывозащиты c/k (защита конструкционной безопасностью/защита жидкостным погружением).

Знак «Х» в маркировке обозначает специальные условия применения, которые должны обеспечиваться потребителем:

1. Охлаждающий кожух (для исполнения с рубашкой охлаждения), должен быть заполнен перекачиваемой жидкостью или технической жидкостью от постороннего источника в процессе эксплуатации.
2. Насосы при работе должны быть постоянно погружены в перекачиваемую жидкую среду, уровень которой меняется; при достижении заданного минимального уровня жидкости насос отключается. Минимальный уровень жидкости определяется высотным размером насоса; при использовании рубашки охлаждения минимальный уровень жидкости определяется высотой гидравлической части насоса.
3. Работа по «сухому ходу» запрещена.
4. Насос поставляется с постоянно подсоединенным кабелем, при подключении требуется обеспечить необходимый уровень взрывозащиты.
5. Кабельные линии должны быть защищены от механических повреждений.
6. Диапазон температуры окружающей среды и перекачиваемой жидкости для насоса от +1°С до +40°С.

Перечень необходимых защит при эксплуатации

Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:

- защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса (информация предоставляется заводом изготовителем по запросу);
- наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;
- тепловую защиту двигателя;
- контроль порядка чередования фаз;
- контроль повышенного или пониженного напряжения на каждой фазе;
- контроль перегрузки по току;
- контроль перекоса тока по фазам;
- контроль отсутствия одной или более фаз питания;
- контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
- защита от «сухого» хода.

Для работы электронасоса мощностью свыше 3кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.

Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».

Заказчик ознакомлен с перечнем обязательных защит и несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».

Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
