Установки повышения давления «Иртыш-Комфорт-НВС»

Установка повышения давления «Иртыш-Комфорт-НВС» выполнена на базе вертикальных многоступенчатых насосов серии «Иртыш НВС» . Оборудование предназначено для повышения и поддержания заданного давления в системах водоснабжения.

В зависимости от требуемых параметров установка комплектуется от 2 до 6 насосами, включая резервные. Насосы, коллекторы, арматура, контрольно-измерительные приборы и шкаф управления размещаются на общей раме.

Установка поставляется в собранном виде. На объекте выполняется подключение к трубопроводам и электросети, после чего проводятся пусконаладочные работы.

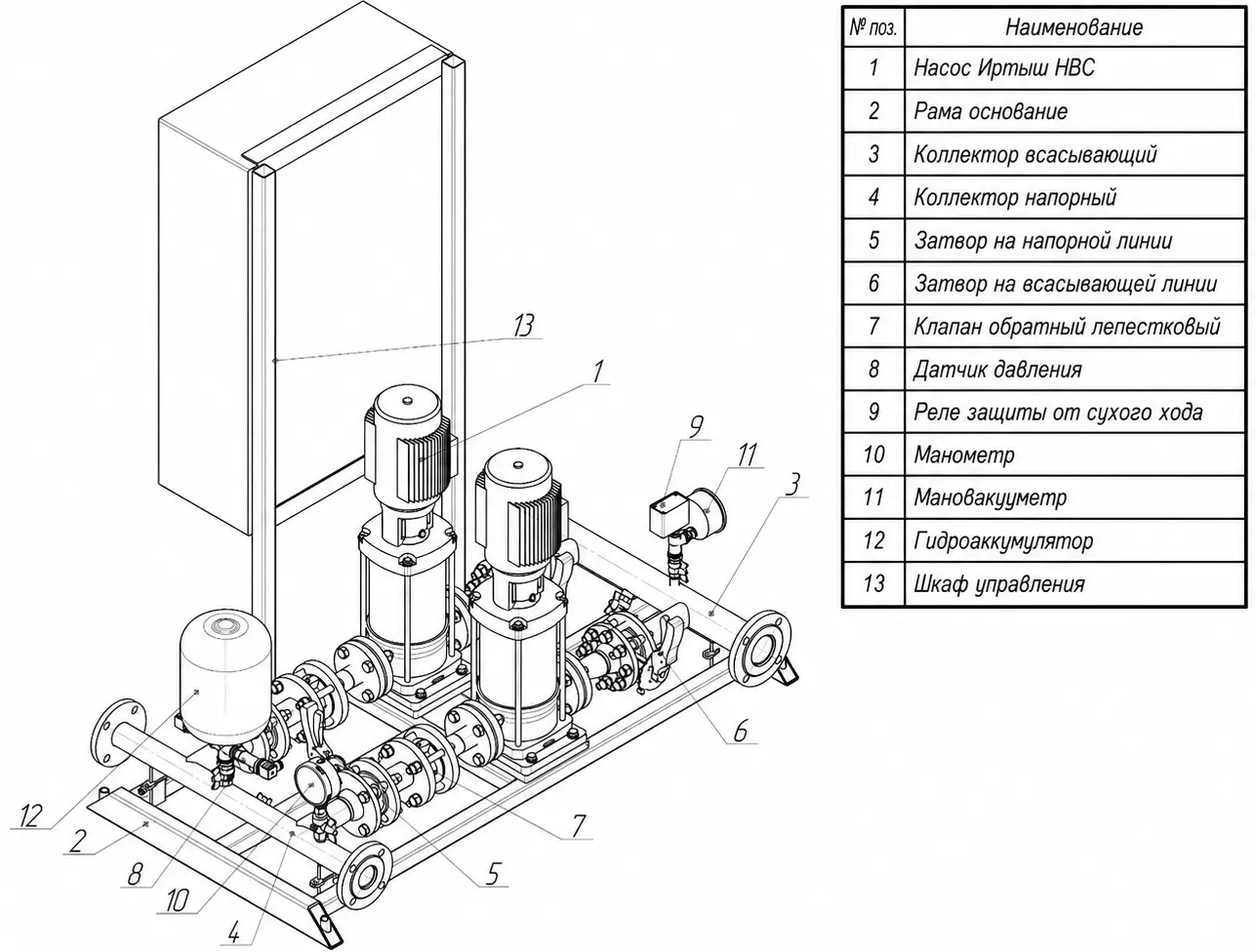

Конструкция и комплектация

В стандартную комплектацию входят:

• вертикальные многоступенчатые насосы «Иртыш НВС» — от 2 до 6 шт;
• всасывающий и напорный коллекторы;
• запорная арматура на всасывающей и напорной линиях;
• обратные клапаны;
• манометр, мановакуумметр и датчик давления;
• реле защиты от сухого хода;
• гидроаккумулятор — при наличии в комплектации;
• шкаф управления.

Рабочие колёса насосов расположены последовательно на вертикальном валу. За счёт этого оборудование занимает меньше места по сравнению с установками на консольных насосах.

Установки могут размещаться в насосных станциях, котельных, технических помещениях жилых и промышленных зданий, в том числе при ограниченной площади помещения.

Назначение

Установки «Иртыш-Комфорт-НВС» применяются в системах:

• хозяйственно-питьевого водоснабжения;
• противопожарного водоснабжения;
• технического водоснабжения;
• фильтрации и водоочистки;
• подпитки котлов;
• промышленных циркуляционных контуров;
• отопления и обогрева теплиц.

Подбор установки выполняется по требуемой подаче, напору, температуре жидкости, количеству рабочих и резервных насосов.

Технические характеристики

Характеристики конкретной установки определяются выбранной моделью насосов и принятой схемой комплектации.

Материалы насосов

Диффузоры, рабочие колёса, вал и внешний цилиндр насосов изготовлены из нержавеющей стали. Камеры всасывания и нагнетания, а также проставка выполняются из чугуна.

По заказу возможно исполнение с деталями проточной части из нержавеющей стали. Подшипники скольжения опорного диффузора изготовлены из карбида вольфрама.

В насосах применяется одинарное торцевое механическое уплотнение. Такая конструкция не требует регулярной подтяжки, необходимой при использовании сальниковых уплотнений.

Управление и защита

Управление насосами выполняется шкафом автоматики . Система контролирует давление и включает необходимое количество насосов в зависимости от расхода воды.

При увеличении водопотребления дополнительные насосы включаются последовательно. При снижении расхода насосы отключаются в обратном порядке.

Для равномерной наработки предусмотрено чередование рабочих насосов. При неисправности одного из агрегатов автоматика может включить резервный насос.

Защита от сухого хода останавливает оборудование при отсутствии воды на всасывающей линии.

Монтаж

Оборудование собирается и комплектуется на заводе. На общей раме устанавливаются насосы, коллекторы, арматура, приборы контроля и элементы системы управления.

При монтаже на объекте необходимо подключить установку к всасывающему и напорному трубопроводам, электросети и предусмотренным проектом внешним сигналам.
