Данный вид относится к разряду центробежных. Предназначен для продувки различных видов колодцев (как водопроводных, так и кабельных, канализационных и др.). Его нужно использовать для безопасности работников, прежде чем проводить в колодцах осмотры и измерения, обеспечив с его помощью проточную или вытяжную вентиляцию.
Декларация о соответствии
Паспорт

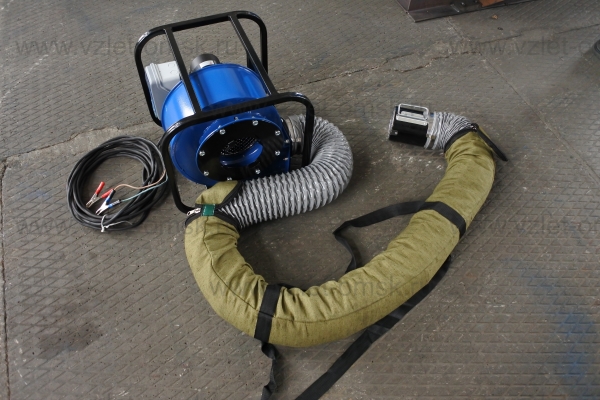

Переносной вентилятор ВП-1000 способен функционировать как в приточном, так и в вытяжном режиме, выдерживает температуру от -30 до +45 ºС.
Преимущества
- Высокая производительность и давление агрегата сокращает время продувки колодцев.
- Небольшой вес из-за применения облегченной рамы и алюминиевого корпуса.
- Компактные размеры.
- Универсальность. Возможно использовать как в вытяжном режиме, так и в приточном.

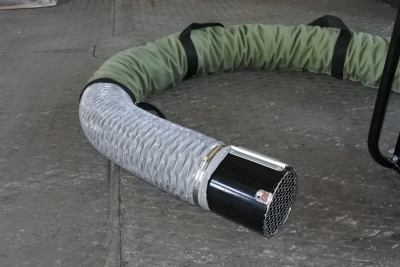

- Вход и выход защищен решеткой от попадания посторонних предметов.
- Быстрая подготовка к работе из-за применения в конструкции быстроразъемного соединения для подключения гибкого воздуховода. Время подключения воздуховода занимает 3 секунды.

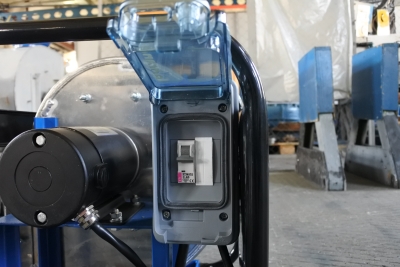

- Укомплектован автоматом защиты электродвигателя от перегрузки, установленном в брызгозащищенном боксе.

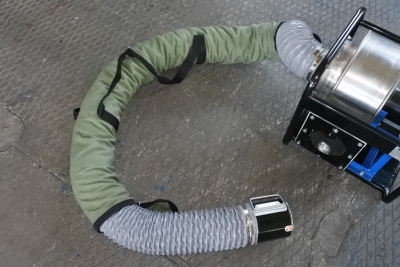

- Удобная, складная ручка для переноски и опускания в колодец гибкого рукава.

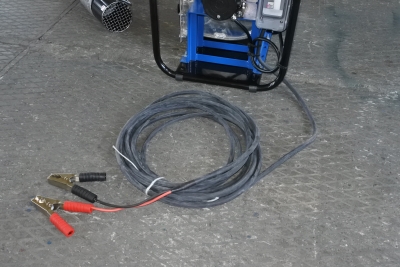

- Укомплектован кабелем подключения к АКБ длиной 10 м с разъемами типа «крокодил».
Конструкция
- Строение и габариты, параметры присоединения и установки представлены на схеме (рис.1);
- Снаружи и изнутри его покрывают защитными лакокрасочными материалами, соответствующими ГОСТам. Не наносят их на посадочные поверхности, пластмассовые, алюминиевые изделия, купленные уже окрашенные изделия, изделия из нержавеющей стали;

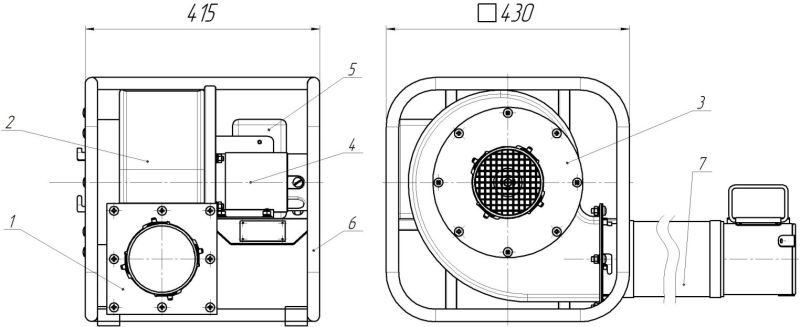

Габаритные и присоединительные размеры
Рисунок 1
1 – выходной патрубок ф 125 мм;
2 – корпус;
3 – всасывающий патрубок;
4 – электродвигатель 0,35 кВт 1500 об/мин 12 В;
5 – щиток с автоматом включения;
6 – рама;
7 – гибкий рукав ПВХ (длина 10 м) с насадкой.
Принцип работы
- Воздушные массы перемещаются за счёт энергии вращающегося рабочего колеса.
- Во время вращения колеса, воздух проходит через коллектор, поступает в каналы, которые находятся между лопатками и под воздействием центробежных сил подходит к периферии. После этого он перемещается к выходному отверстию по спирали корпуса.
- При необходимости конструкция может быть видоизменена, при этом негативные изменений в аэродинамических характеристиках и показателях надёжности не возникнет.
Подготовка к работе
- Установка устройства производится на твёрдой, ровной, горизонтальной площадке, на расстоянии 1,5 м и более от горловины камеры или колодца.
- Ось при установке должна быть размещена горизонтально, поверхность, на которую он устанавливается, расчищена, чтоб достичь устойчивости устройства.
- Гибкий рукав, надетый на патрубок, закреплённый хомутом, опускают в колодец. Следует при этом избегать перегибов. Также необходимо обезопасить его от возможности опрокидывания внутрь колодца, например, прикрепить рукав к горловине.
- Кабель питания с помощью зажимов «крокодил» подключают к источнику питания АКБ, постоянного тока 12 В. Внимание!!! Красный зажим соответствует плюсовому полюсу АКБ, черный – минусовому. Включение автомата приводят агрегат в действие. Рекомендуется при эксплуатации переносного вентилятора ВП-1000 завести автомобиль к которому он подключен.
- Проверку эффективности проветривания проводят через 10-15 минут работы. Его отключают, замеряют уровень загазованности. Если значения превышают норму, его включают и повторяют процедуру.
Правила безопасного монтажа и эксплуатации
- Условия эксплуатации должны соответствовать указанным в паспорте, который прилагается к изделию;
- Климатические условия и режимы эксплуатации также задекларированы в нормативно-технической документации;
- Техобслуживание и плановый ремонт должен проводиться согласно срокам, предусмотренных предприятием-изготовителем;
- В «Правилах устройства электроустановок» прописаны условия монтажа электрооборудования. Все подвижные детали, выступающие за корпус, должны быть ограждены;
- По ГОСТу необходимо провести заземление электродвигателя;
- Сопротивление между болтом заземления и всеми металлическими токоведущими частями устройства, которые доступны для касания и могут оказаться под напряжением, должно находиться в границах до 0,1 Ом;
- Согласно госстандартов также регламентируется уровень вибрации, которую он создаёт на месте работы;
- Шум не должен быть выше прописанного в ГОСТе;
- Если значения превышаются, то должны быть в наличие средства, которые позволят снизить их до предусмотренных норм.
Эксплуатация
- Работники, которые будут отвечать за их эксплуатацию, должны пройти специальное обучение и аттестацию.
- Не реже раза за смену обслуживающий персонал обязан проверить исправность и режим работы, отметив результаты в журнале.
- Техническим руководителем предприятия должен быть разработан график очистки от пыли проточной части, он основывается на знании свойств осаждаемых веществ и параметров передвижения пылевоздушных потоков. Работники должны чётко придерживаться этого графика при уборке.
- Если приходиться работать с агрессивными средами, то планово нужно проверять степень коррозии проточной части. В зависимости от того, насколько среда агрессивна, определяется периодичность проверки коррозийных изменений и способы, которыми она совершается.
- Если в среде, которая перемещается воздушными потоками, присутствует конденсат, его нужно регулярно сливать в замкнутую систему дренажей.
- При работе необходим контроль смазки и температуры подшипников.
- Если во время проветривания появились стуки, вибрации в самом устройстве, двигателе, муфте сцепления или отмечено повышение температуры узлов или двигателя, то его необходимо немедленно выключить.
- Если произошла разбалансировка и он остановлен, то прежде чем запускать его, нужно проверить техническое состояние вала и подшипников.
Техобслуживание
- Регулярно проводится внешний осмотр, чтоб вовремя заметить повреждения корпуса и деталей, следы масла из подшипникового узла мотора;
- Проверяется качество болтовых и сварных креплений;
- Проверяется качество крепления заземления вентилятора и ротора;
- Проводится осмотр внешнего вида покрытий, при необходимости они обновляются;
- Проточная и другие части очищаются от загрязнений и пыли;
- Визуально проверяется степень износа, коррозийных повреждений;
- Проверяется, насколько прочно закреплён сам насос, а также – двигатель и рабочее колесо.
Текущий ремонт
Заключается в устранении незначительных погрешностей в работе, проверку прочности соединений крепежей, затяжке их. Проводят его в период техобслуживания.
Параметр |
Значение |
---|---|
Давление в номинальном режиме, Па |
280 |
Производительность, м³/час |
1000 |
Напряжение питания, В |
12 |
Род тока |
Постоянный |
Потребляемый ток, А |
36 |
Масса (без рукава) |
20 |
Размеры, мм (в собранном состоянии, без рукава) |
430×415×430 |
Длина провода подключения, м |
10 |
Рекомендуемая длина рукава, м |
до 10 |
Внутренний диаметр рукава, мм |
125 |
Диапазон рабочих температур, С |
-30..+45 |
Время проветривания (в зависимости от размеров колодца или камеры), мин |
5-15 |
Обороты электродвигаетля, об/мин |
1500 |
Мощность электродвигаетля, кВт |
0,35 |
