Электрический водяной нагреватель марки ВЭТ-1000/45

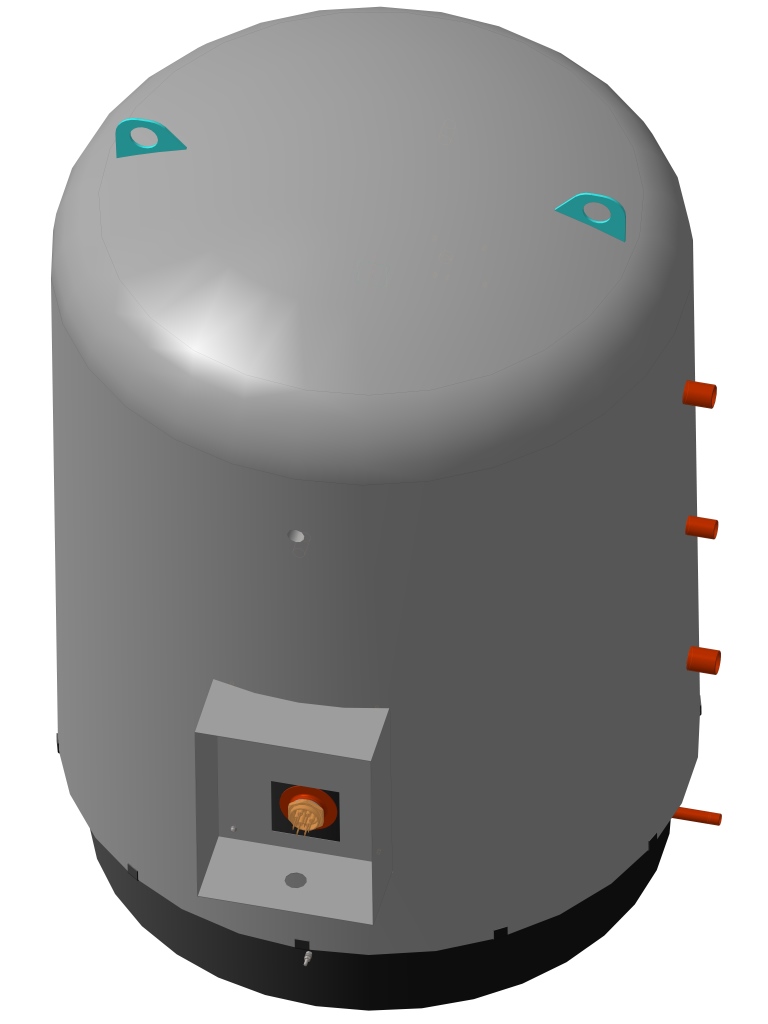

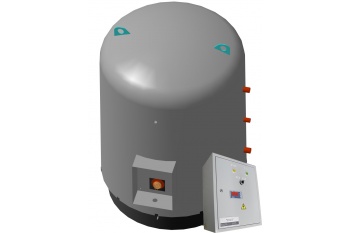

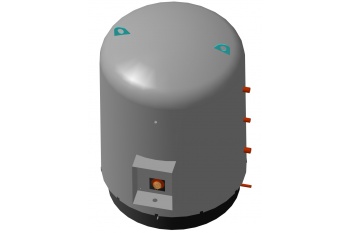

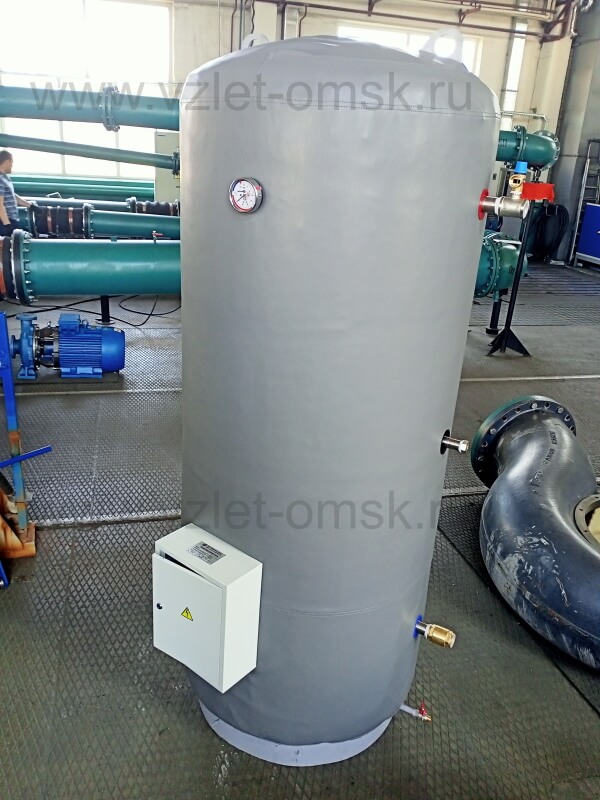

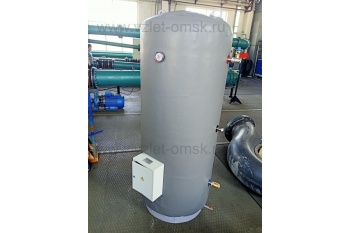

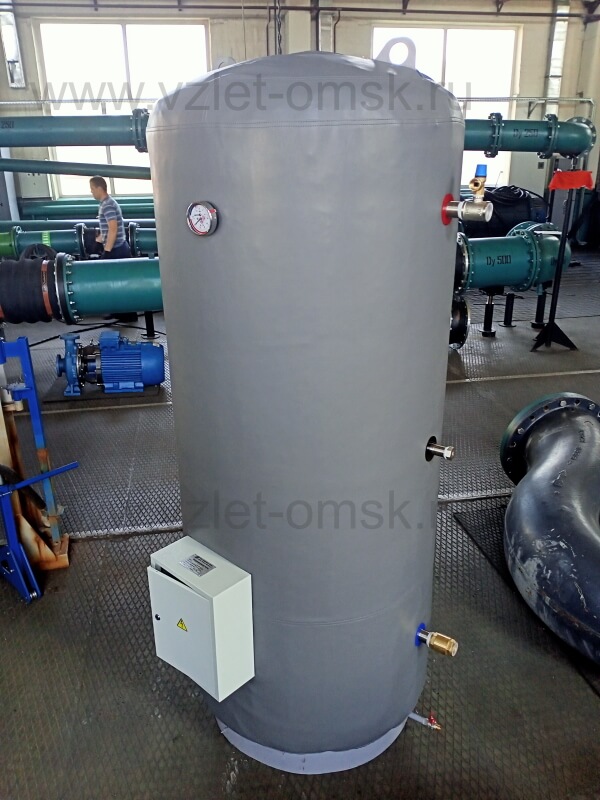

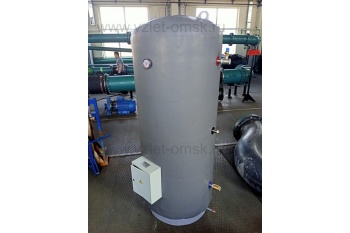

Водонагреватель ВЭТ-1000/45 Иртыш
ВЭТ-1000/45 Иртыш

Водонагреватель ВЭТ-1000/45 Иртыш

357 840 руб
Автоматика
  • Описание
  • Характеристики
  • 3D-модель

Электрический водяной нагреватель марки ВЭТ-1000/45 – агрегат, используемый в сетях горячего водоснабжения закрытого и открытого типов (как водогрейный котел). Устройство оснащено трубчатыми электронагревателями (ТЭН), используется в целях прогрева воды или любой другой жидкости, неагрессивной для нержавеющих стальных элементов.

Проточно-аккумуляционный водонагреватель ВЭТ-1000/45 обеспечивает нагревание рабочей жидкости и поддержание её заданной температуры в отопительных контурах, а также в технологических системах различного назначения.

Проточно-аккумуляционный водонагреватель ВЭТ-1000/45

Принцип работы ВЭТ-1000/45

В основе действия агрегата ВЭТ-1000/45 положен принцип преобразования электрической энергии в тепло воды. Для поддержания температуры рабочей жидкости в заданных диапазонах происходит периодическое подключение к электропитанию трубчатых нагревателей внутри водонагревательного бака. Моменты подключения определяются терморегулирующим пультом на основе сигналов, поступающих от температурных датчиков и индикатора наличия воды.

Требования к использованию водонагревателя ВЭТ-1000/45

Согласно ГОСТ 2874-82 при использовании аппарата ВЭТ-1000/45 Иртыш в качестве источника горячего водоснабжения вода должна соответствовать следующим параметрам:

  • Жесткость общая: до 6 мг-экв/л;
  • Показатель кислотности: 6-9 pH;
  • Насыщенность растворенным кислородом: до 100 мг/л.

Технические характеристики нагревателя ВЭТ-1000/45:

  • Вместимость бака, л: 1000;

  • Напряжение электрической сети, В: 380 (по запросу 220);

  • Максимальное рабочее давление, МПа: 0,6;

  • Регулируемый температурный диапазон, °C: 0-85;

  • Мощность нагревательного элемента, кВт: 45;

  • Габариты устройства, мм: 2400х1000;

  • Масса изделия, кг: 220.

Конструкция, принцип работы

Конструктивной основой водонагревательного прибора ВЭТ-1000/45 является нержавеющий бак, выполненный из материала AISI304 (12X18H10), либо соответствующего ему аналога. Толщина стенок ёмкости – 2-5 мм.

Нержавеющий бак ВЭТ-1000/45

Трубчатые электронагреватели общепромышленного типа, вмонтированные в нижней части нагревательного бака с помощью резьбовых фланцев, также имеют защитную стальную оболочку. Нагреватели ТЭН располагаются примерно на одном уровне с входным патрубком водонагревателя ВЭТ-1000/45. Средняя скорость нагрева воды составляет 38°C в час.

Нагреватели ТЭН

Корпус водонагревательного бака оснащен датчиками наличия воды, температуры и перегрева, термоманометром.

Датчик наличия воды представляет собой поплавковый выключатель, срабатывающий при опускании уровня рабочей среды ниже допустимого предела.

Датчик наличия воды

Температурный измеритель контролирует параметры верхнего, наиболее горячего водяного слоя. Он установлен на уровне выходной водоотводящей трубы.

Температурный измеритель

Датчик перегрева обесточивает катушку пускателя при превышении температуры нагретой воды 83-85°C и дает возможность запуска агрегата при остывании до 72-78°C. Управление нормально замкнутыми контактами осуществляет биметаллическая пластина. В водонагревателях ВЭТ-1000/45 использован датчик перегрева Т24А085.

Датчик перегрева

Выводы всех датчиков имеют соединение с соответствующими контактами шкафа на корпусе бака.

Для предотвращения разрыва корпуса при аварийном повышении давления 0,6 (±0,15) МПа в водонагревателе ВЭТ-1000/45 предусмотрен предохранительный клапан, блокирующий подачу воды.

предохранительный клапан



Функция термоманометра – визуальный одновременный контроль таких параметров воды, как температура и давление.

Термометр

Движение потока воды в обратную сторону блокируется обратным клапаном, установленным на входном патрубке водонагревательного агрегата ВЭТ-1000/45.

Обратный клапан

Верхняя и боковая стороны водонагревателя утеплены прошивным полотном из тонкого базальтового волокна, на дно емкости методом напыления нанесен пенополиуретановый утеплитель Polynor. Это минимизирует процессы отдачи тепла в окружающую среду, позволяя длительное время сохранять температуру воды.

Проточно-аккумуляционный водонагреватель ВЭТ-1000/45

Проточно-аккумуляционный водонагреватель ВЭТ-1000/45

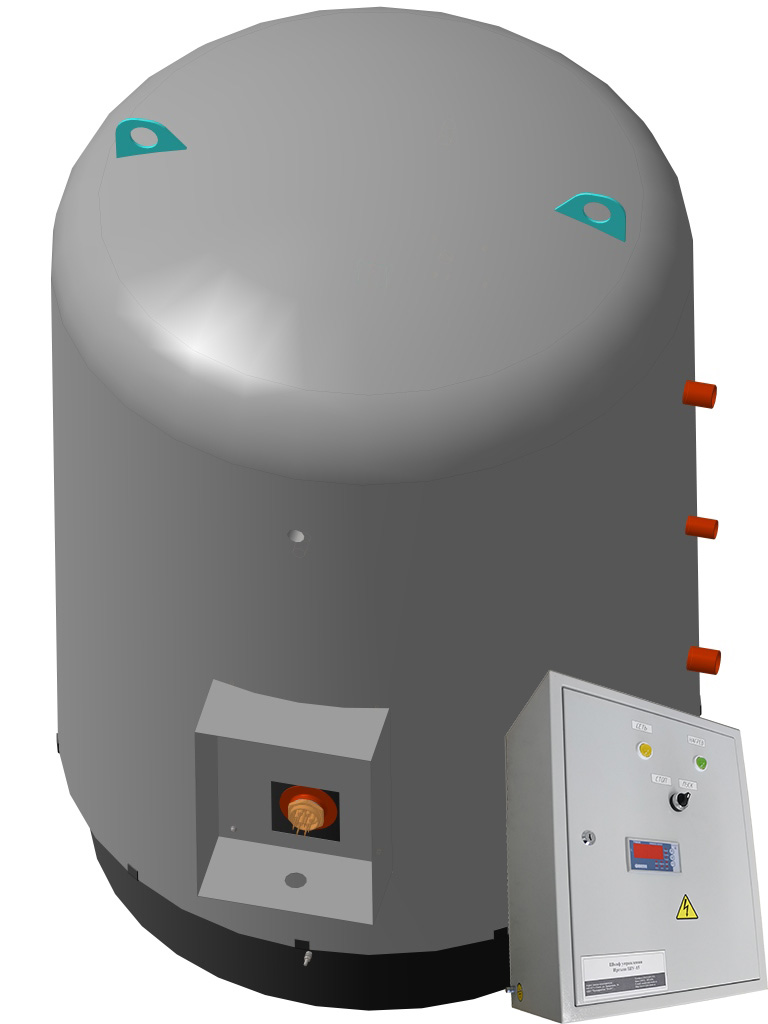

Пульт управления ШУ

Водонагревательный прибор Иртыш ВЭТ-1000/45 оснащен пультом управления ШУ (с панелью), основу которого составляют автоматические выключатели, терморегулятор ТРМ-500 и магнитный пускатель, помещенные единый корпус.

Функции пульта управления ШУ:

  • Визуальный контроль и поддержание заданной температуры воды в автоматическом режиме;
  • Защита от сверхтоков и перегрузок (по току) элементов цепей электропитания;
  • Блокировка подачи энергии при отсутствии воды;
  • Защита агрегата от перегрева.

К пульту ШУ подключены датчики измерения температуры, перегрева и наличия воды. Для крепления управляющего устройства к вертикальной поверхности на задней стенке имеются проушины.

В основе работы пульта управления ШУ водонагревательного агрегата ВЭТ-1000/45 лежит последовательное замыкание/размыкание контактов магнитного пускателя. Схема работы автоматики формирует соответствующий сигнал, который от измерительного датчика поступает на терморегулятор (при нагреве воды – на отключение, при охлаждении на подключение к электрическому току). Программирование терморегулятора ТРМ-500 осуществляется оператором согласно графику эксплуатации агрегата Иртыш ВЭТ-1000/45.

Пульт управления ШУ

Водонагреватель ВЭТ-1000/45 Иртыш. Внешний вид

Водонагреватель ВЭТ-1000/45 Иртыш. Внешний вид.

  1. Проушина для подъема,
  2. Бак водонагревателя (сталь 08Х18Н10 или аналог),
  3. Колодка подключения водонагревателя к шкафу управления ШУ,
  4. Термоманометр,
  5. Шкаф подключения блока тэн,
  6. Блок ТЭН,
  7. Болт заземления М6,
  8. Теплоизоляция (мат базальтовый, 50мм),
  9. Клапан предохранительный на 6 бар,
  10. Трубопровод горячей воды Dy32 (внутренняя резьба),
  11. Миниатюрный поплавковый выключатель.
  12. Термостат биметаллический
  13. Трубопровод рециркуляции Dy25 (наружная резьба),
  14. Клапан обратный Dy32,
  15. Трубопровод холодной воды Dy32 (внутренняя резьба),
  16. Кран шаровый Dy15 (внутренняя резьба, для слива воды),
  17. Термопреобразователь,
  18. Защитный чехол (тканый материал),
  19. Трубопровод для слива Dy15,
  20. Змеевик из гофрированной нержавеющей трубы (не входит в стандартное исполнение).

Схема обвязки водонагревателя ВЭТ-1000/45 Иртыш с линией рециркуляции

Схема обвязки водонагревателя ВЭТ-1000/45 Иртыш с линией рециркуляции

Объём бака, л
1000
Мощность, кВт
45
Масса, кг
220
Высота, мм
2300
Диаметр, мм
900
Скорость нагрева, °C/час
38
