Водонагреватели 500 литров

Водонагреватель 500 л – котельный аппарат с гидроаккумулятором для горячего водоснабжения. Это устройство проточного типа, поэтому применимо не только в закрытых, но и в открытых системах.

Рабочая среда

Чистая вода, у которой:

• жёсткость не превышает 6 мг-экв/л;
• водородный показатель находится в пределах 6÷9.

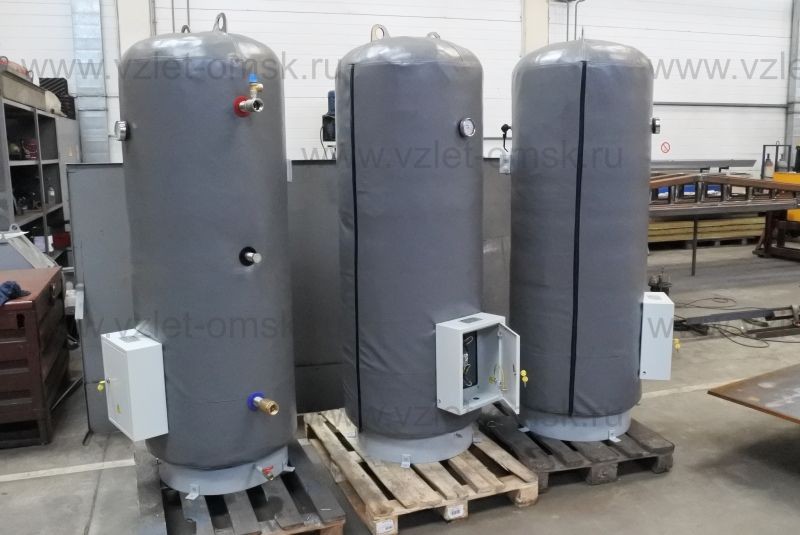

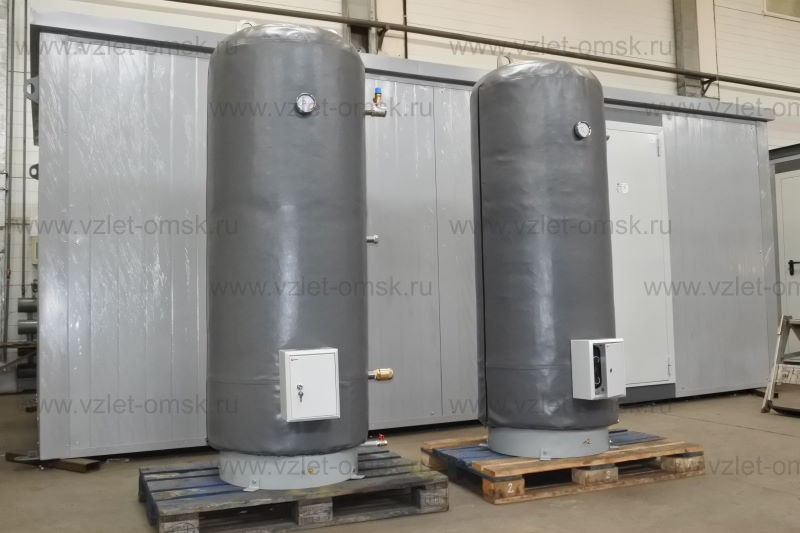

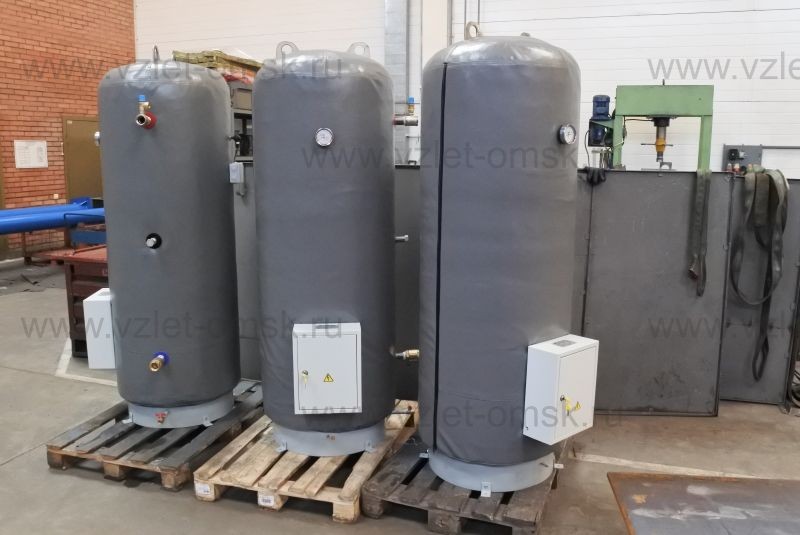

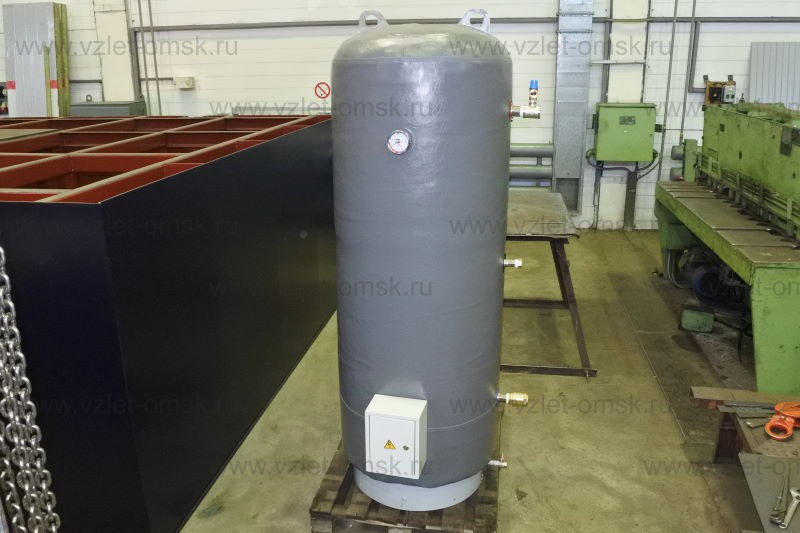

Технические характеристики ВЭТ-500

Это напольная электрическая установка. Пользовательские параметры таковы:

• полезная ёмкость – 500 л;
• электропитание – 220/380 В;
• мощность ТЭН – от 3 до 45 кВт;
• быстрота нагрева – от 5 до 76 град/час;
• предельное давление – 0,6 МПа;
• температурный диапазон – от 0 до 85°C;
• размеры (высота×диаметр) – 2100×700 мм;
• вес – от 118 до 130 кг.

Конструкция

Основными компонентами являются:

• Накопительный бак из листовой нержавеющей стали марки AISI304 (12X18H10) толщиной от 2 до 5 мм.
• Трубчатые электронагреватели общепромышленного вида. Они укреплены на фланцах с резьбой вблизи уровня нижнего патрубка. От коррозии нагревательные элементы защищены стальными оболочками.

Температура жидкости внутри установки поддерживается в заданных пределах автоматически термодатчиком. При снижении уровня среды ниже определённой величины нагреватели обесточиваются, поэтому случайное или преднамеренное включение пустого котла невозможно.

Контроль и защита

Теплоагрегат не требует особого обслуживания. Функционирование автоматизировано с помощью контрольно-защитной аппаратуры. В число защитных приспособлений входят:

• Датчики:
  • Перегрева. Прибор типа Т24А085 с рабочим элементом из биметалла имеет две уставки, выполненные при изготовлении: максимальную – 83-85°C, минимальную – 72-78°C.
  • Уровня воды. Поплавковый выключатель с уставкой на нужную высоту её уреза. Защищает ТЭН от перегрева и выхода из строя.
• Клапаны:
  • Предохранительный. Настроен на давление 0,6 (±0,15) МПа. При превышении этой отметки прерывает подачу горячей воды.
  • Обратный. Предупреждает возникновение обратного потока жидкости. Установлен на питательном патрубке.
  • Воздухоотводчик. Автоматически выводит попавший в бак воздух. Находится в высшей точке внутреннего объёма.

КИП: термоманометр типа ТМТБ-31 на базе деформационного манометра и биметаллического термометра.

Потеря тепла минимизирована базальтовым волокном и полиуретановым утеплителем.
