Павильон для КНС

1

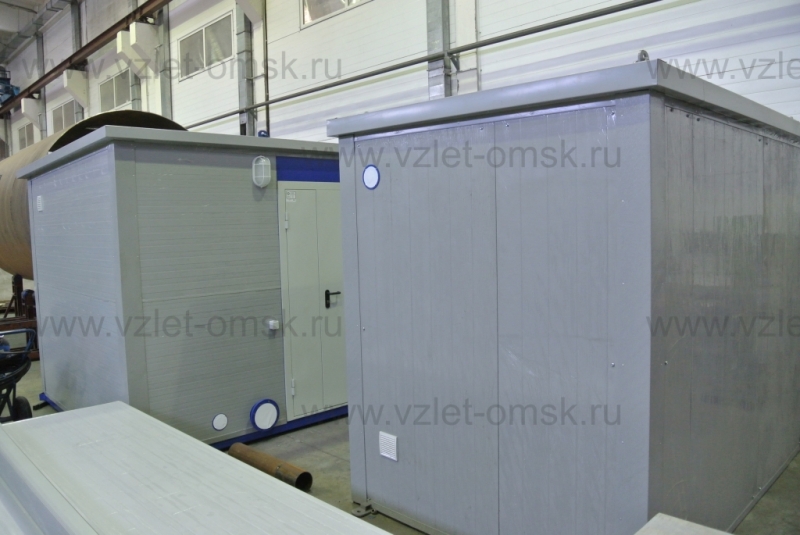

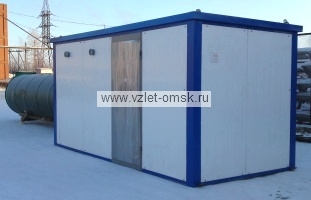

Павильон КНС - это здание контейнерного типа, которое можно считать самым быстро возводимым, так как для сооружения его достаточно поставить на подготовленный фундамент и подключить к сетям.

Габаритные размеры павильона, количество окон и дверей, планировка с устройством внутренних перегородок могут быть выполнены индивидуально по желанию заказчика.

Открыть сертификат на павильон в формате pdf

Каркас павильона металлический, стены и потолок выполнены из сэндвич-панелей с пенополистирольным или минераловатным утеплителем.

Технические характеристики павильона

Степень огнестойкости здания - III
Класс конструктивной пожарной опасности - С0
Расчетная температура наружного воздуха - минус 40°С
Расчетная температура воздуха внутри павильона - не ниже 5°С
Нормативное давление снегового покрова - 145 кг/см²
Нормативное ветровое давление - 48 кг/см²
Материал ограждающих конструкций - панели металлические трехслойные с минеральноватным утеплителем

В комплект поставки наземной части по согласованию с заказчиком могут входить:

  • таль электрическая или таль ручная;
  • вентиляционное оборудование;
  • комплект оборудования для технического обслуживания насосов;
  • верстак;
  • сан. узел;
  • электрический водонагреватель;
  • герметичная емкость для мусора из сороулавливающей корзины;
  • пожарная, охранная сигнализация;
  • узел учета стоков.

Завод изготавливает павильоны любых размеров, по заданию заказчика.

Павильон для щитов управления из сэндвич панелей на металлическом каркасе (устанавливается рядом с подземной частью КНС).

Комплектация павильона:

1. Электрообогревательная панель
2. Светильник (95 Вт)
3. Вентиляция (естественная)
4. Распределительный щиток
5. Пластина для крепления павильона к фундаменту

Павильон устанавливается на фундаментные блоки или на ленточный фундамент. Крепление павильона к фундаменту осуществляется анкерными болтами, либо на сварку к установленным закладным элементам в фундаменте.


Схема павильона для КНС

Габаритные размеры



Исполнение 1

Длина (L)

3000

Ширина (В)

2000

Высота (Н)

2600

Масса, кг

1250


Павильон из сэндвич панелей на металлическом каркасе (устанавливается над подземной частью КНС).

Комплектация павильона:

1. Электрообогревательная панель
2. Светильник (95 Вт)
3. Вентиляция (естественная)
4. Распределительный щиток
5. Понижающий трансформатор (12 В)
6. Переносной светильник (12 В)
7. Два монорельса для тали
8. Пластина для крепления павильона к фундаменту

Павильон устанавливается на фундаментные блоки или на ленточный фундамент. Крепление павильона к фундаменту осуществляется анкерными болтами, либо на сварку к установленным закладным элементам в фундаменте.

Подробная схема-2 павильона для КНС

Габаритные размеры



Исполнение 2

Исполнение 3

Исполнение 4

Исполнение 5

Длина (L)

5000

6000

7000

8000

Ширина (В)

2400

3000

3500

4000

Высота (Н)

2600

2600

3000

3000

Масса, кг

2100

3750

5900

7700
