Ручной насос опрессовочный Иртыш

Ручной насос не подлежит сертификации

Изменения при производстве коснулись применения более совершенных модельных оснасток и материалов, современных методов изготовления литых деталей, способов их обработки. Такой подход позволил создать качественный, надежный насос, который хорошо зарекомендовал себя в разных технологических операциях во многих производственных отраслях.

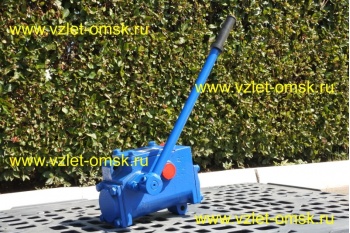

Иртыш Р-0,8/30 ( на фотографии справа)

Боковые крышки Иртыш Р-0,8/30 (слева - производства ОДО "Предприятие "Взлет")

Верхняя крышка Иртыш Р-0,8/30 (слева - производства ОДО "Предприятие "Взлет")

Крышка сальника Иртыш Р-0,8/30 (слева - производства ОДО "Предприятие "Взлет")

Поршень с тягой и рычагом Иртыш Р-0,8/30 (слева - производства ОДО "Предприятие "Взлет")

Комплектующие насосов «Иртыш» Р-0,8/30 г.Омск (сверху) и Р-0,8/30 других производителей.

Корпус насоса изготовлен методом точного чугунного литья с последующей механической обработкой, а детали механизма — из высокоуглеродистой стали или чугуна. Клапанная камера имеет 4 отверстия, в которые запрессованы по 2 клапана (всасывающие и нагнетательные). Выходящий из корпуса конец вала объединен с рукояткой для приведения в действие ручного механизма насоса. Вал через тягу приводит в возвратно-поступательные движения поршень, который имеет поршневые кольца. Движения поршня в цилиндре поочередно создают разряжение и давление в камере, система клапанов пропускает жидкость в соответствии с рабочим циклом. Нормальная работа механизма возможна при корректной работе системы клапанов. Для этого крышка клапанной коробки должна быть строго горизонтальна. При монтаже трубопроводов рекомендуется применять сгоны, угольники, не допускать возможных перегибов труб, а на загрязненных жидкостях применяется фильтр на заборном трубопроводе. Если высота всасывания > 3 метров, то до начала работ крышку требуется снять для наполнения рабочей камеры, заборный рукав с перекачиваемой жидкостью.

Поршневой ручной насос «Иртыш Р-0,8/30» относится к устройствам объемного типа. Включается при воздействии человека на рычажный механизм.
Используется для:

• перекачки жидкости из открытых водоемов или колодцев;
• морской или пресной воды;
• светлых бензинов;
• керосина;
• нефти, нефтепродуктов;
• масел и масленичных жидкостей;
  температура которых не превышает 70°С, а вязкость не более 10 см²/сек.

Широкие возможности агрегата позволяют его использовать:

• в промышленности на тепловых пунктах, для подпитки, опрессовки тепловых контуров;
• на предприятиях жилищно-коммунального хозяйства для откачки вод из колодцев, коллекторов, при ликвидации аварий и стихийных бедствий;
• в сельскохозяйственных и фермерских предприятиях для организации поливных работ, содержания животных;
• на предприятиях пищевой, нефтехимической отраслей для перекачивания маслосодержащих смесей, бензина, неагрессивных химических жидкостей;
• на судах, судостроительных предприятиях в целях осушения доков, откачки морских вод.

Насос имеет двойной цикл действия, благодаря чему смеси перекачиваются по рабочему ходу (при повороте рычага управления в любую из сторон). Такая конструкция обеспечивает минимальные физические и временные затраты на перекачку жидкости.

Вес «Иртыш Р-0,8/30» не превышает 14 килограмм, диаметр резьбового подвода 25 мм (1"), высота вакууметрического всасывания — < 5,5 метров, подача жидкости за 1 цикл хода поршня — 0,74 литра, максимальное давление — 0,3 МПа, минимальное усилие для перемещения рукоятки — 26 кГс/см².

К основным преимущественным характеристикам модели «Иртыш Р-0,8/30», изготовленной на предприятии ОДО «Взлёт»:

• конструкционная простота, надежность, долговечность;
• изготовление корпуса — точное чугунное литье;
• обязательный многоуровневый контроль деталей и комплектующих перед сборкой;
• стендовые испытания каждого выпускаемого в потоке насоса.

Еще одна важная преимущественная особенность продукции предприятия «Взлет» — постоянное наличие насосов на складе готовой продукции, возможность оперативной поставки любой партии товара по территории России и в страны ближнего зарубежья.
