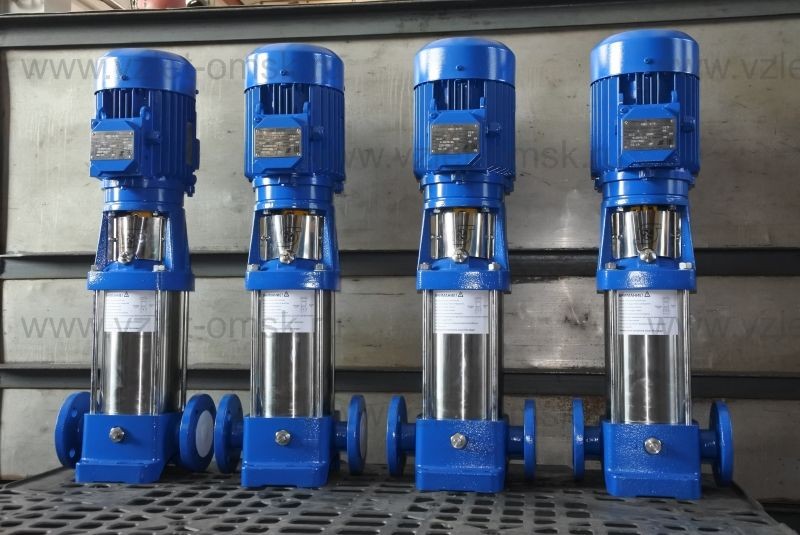

Насосы высокого давления Иртыш НВС

Агрегаты серии Иртыш НВС (НВСК) – это высоконапорные насосы, подающие жидкую среду с температурой от -15 до +120°С на высоту до 200 и более метров. Модели НВС предназначены для воды и других неагрессивных жидкостей, схожих с ней по физико-химическим параметрам; НВСК допускают работу с растворами со слабыми кислотными и щелочными свойствами, масляными, спиртами др.

1. Высокий напор при малой производительности, до 290 метров водяного столба.
2. Низкий уровень шума.
3. Возможность перекачивать питьевую воду (есть сертификат)
4. Российское производство, сертификат Минпромторга (для тех, кто пользуется только российской техникой).
5. Нержавеющие рабочие органы, не окисляются и не портят перекачиваемую среду.
6. Изготавливаем в общепромышленном и взрывозащищенном исполнении.

Конструкция

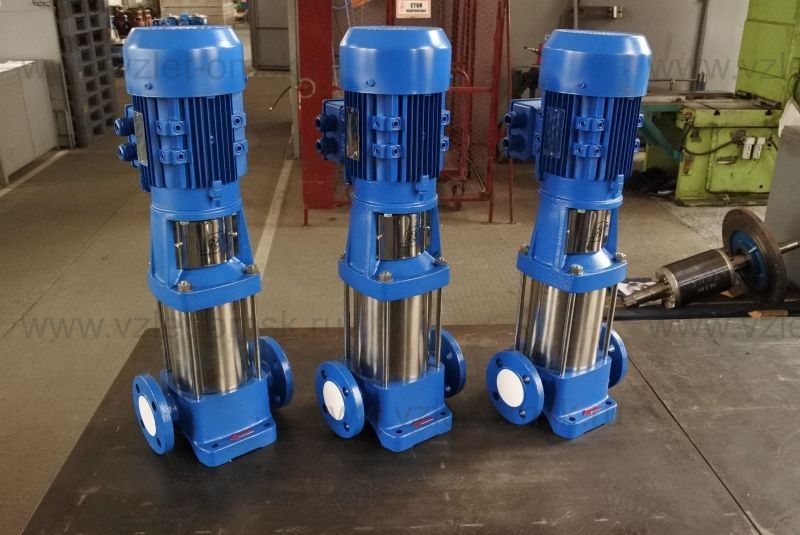

Высоконапорные насосы данных марок – вертикальные многосекционные центробежные механизмы. Основные сборочные единицы:

• основание с входным и выходным патрубками;
• головная часть;
• цилиндрический корпус;
• ступени с рабочими колёсами и диффузорами;
• электродвигатель.

Секционные насосы имеют несколько ступеней, установленных внутри цельного корпуса и присоединённых стяжными болтами воедино с головной частью к основанию.

Патрубки соосны, поэтому обслуживаемый трубопровод может быть горизонтальным.

Сферы использования

Высоконапорные насосы применимы:

• в водоснабжении для:
  • перекачки и фильтрации воды в насосных станциях водоснабжения;
  • водораспределения;
  • поднятия давления в водопроводах магистральных и внутри высотных зданий;
• в промышленности для:
  • увеличения напора в системах пожаротушения, моечных агрегатах и механизмах, очистных сооружениях;
  • перекачивания жидкостей в системах кондиционирования и охлаждения, питания котельного оборудования и удаления из них конденсата;
  • подачи СОЖ в станочное оборудование;
  • прокачки таких растворов, как масляные, слабокислотные и слабощелочные, гликоли и антифризы;
• в водоочистке для:
  • систем сверхтонкой очистки, обратного осмоса, дистилляции;
  • сепараторов;
  • плавательных бассейнов;
• в оросительных системах для:
  • полива сельскохозяйственных земель;
  • дождевых установок;
  • капельного орошения.

Сфера применения и особенности подбора высоконапорного оборудования

Высоконапорные насосные агрегаты спроектированы для создания значительного давления в гидравлических системах при относительно небольших объемах подачи жидкости. Они являются ключевым элементом автоматических систем пожаротушения, магистральных водоводов, а также технологических линий на химических, нефтеперерабатывающих и энергетических предприятиях. Из-за работы в условиях повышенных нагрузок проектирование таких объектов требует точного расчета всех рабочих точек.

При подборе агрегата важно учитывать не только номинальные параметры, но и кавитационный запас системы, температурные деформации металла и совместимость с частотно-регулируемыми приводами. Чтобы избежать ошибок при гидравлическом расчете и снизить риски преждевременного износа узлов, изучите наш подробный технический обзор, в котором детально описаны современные высоконапорные насосы, их внутреннее устройство, графические характеристики и правила интеграции в существующие промышленные комплексы.

Конструктивные преимущества промышленных насосов высокого давления

Корпуса промышленных высоконапорных установок изготавливаются из массивного чугуна или нержавеющей стали с утолщенными стенками, способными выдерживать гидроудары и постоянное избыточное давление. Применение многоступенчатых схем расположения рабочих колес позволяет последовательно наращивать напор от ступени к ступени с максимальным гидравлическим КПД. Использование картриджных торцевых уплотнений сводит к минимуму время на проведение планового технического обслуживания оборудования.

Условное обозначение

Пример: Иртыш НВСК 200-30-2 А-В Ех

Здесь:

1. Иртыш – серия изделий ОДО Предприятия Взлёт;
2. НВС – тип (центробежный вертикальный многосекционный насос высокого напора);
3. К – присутствует для моделей из нержавеющей стали;
4. 200 – номинальная подача насоса в м³/ч;
5. 30 – количество секций (здесь – 3: число с 0 нужно разделить на 10);
6. 2 – количество рабочих колес уменьшенного диаметра;
7. А-В – тип рабочего колеса;
8. Ех – взрывозащищенное исполнение двигателя (у общепромышленного позиция отсутствует).
