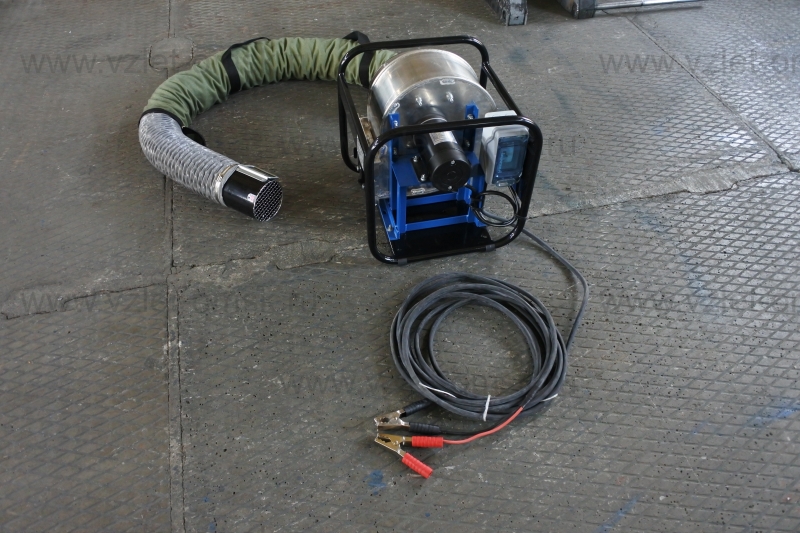

Вентилятор ВП-1000 (12 В) переносной

anons_760040973
39 660,00 руб за шт.

+

Характеристики

1000 м³/час
12 В
280 Па
Постоянный
36 A

Данный вид относится к разряду центробежных. Предназначен для продувки различных видов колодцев (как водопроводных, так и кабельных, канализационных и др.). Его нужно использовать для безопасности работников, прежде чем проводить в колодцах осмотры и измерения, обеспечив с его помощью проточную или вытяжную вентиляцию.

Декларация о соответствииpdf
Паспортpdf

Переносной вентилятор ВП-1000 способен функционировать как в приточном, так и в вытяжном режиме, выдерживает температуру от -30 до +45 ºС.

Преимущества

      1. Высокая производительность и давление агрегата сокращает время продувки колодцев.
      2. Небольшой вес из-за применения облегченной рамы и алюминиевого корпуса.
      3. Компактные размеры.
      4. Универсальность. Возможно использовать как в вытяжном режиме, так и в приточном.
      5. Вход и выход защищен решеткой от попадания посторонних предметов.

        1

      6. Быстрая подготовка к работе из-за применения в конструкции быстроразъемного соединения для подключения гибкого воздуховода. Время подключения воздуховода занимает 3 секунды.
      7. Укомплектован автоматом защиты электродвигателя от перегрузки, установленном в брызгозащищенном боксе.

        knopka-vp-1000-12

      8. Удобная, складная ручка для переноски и опускания в колодец гибкого рукава.
        ruchka-vp-1000-12
      9. Укомплектован кабелем подключения к АКБ длиной 10 м с разъемами типа «крокодил».

        Кабель подключения к АКБ

Конструкция

      • Строение и габариты, параметры присоединения и установки представлены на схеме (рис.1);
      • Снаружи и изнутри его покрывают защитными лакокрасочными материалами, соответствующими ГОСТам. Не наносят их на посадочные поверхности, пластмассовые, алюминиевые изделия, купленные уже окрашенные изделия, изделия из нержавеющей стали;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры вентилятора ВП-1000 (12 В)

Рисунок 1

1 – выходной патрубок ф 125 мм;

2 – корпус;

3 – всасывающий патрубок;

4 – электродвигатель 0,35 кВт 1500 об/мин 12 В;

5 – щиток с автоматом включения;

6 – рама;

7 – гибкий рукав ПВХ (длина 10 м) с насадкой.

Принцип работы

      • Воздушные массы перемещаются за счёт энергии вращающегося рабочего колеса.
      • Во время вращения колеса, воздух проходит через коллектор, поступает в каналы, которые находятся между лопатками и под воздействием центробежных сил подходит к периферии. После этого он перемещается к выходному отверстию по спирали корпуса.
      • При необходимости конструкция может быть видоизменена, при этом негативные изменений в аэродинамических характеристиках и показателях надёжности не возникнет.

Подготовка к работе

      • Установка устройства производится на твёрдой, ровной, горизонтальной площадке, на расстоянии 1,5 м и более от горловины камеры или колодца.
      • Ось при установке должна быть размещена горизонтально, поверхность, на которую он устанавливается, расчищена, чтоб достичь устойчивости устройства.
      • Гибкий рукав, надетый на патрубок, закреплённый хомутом, опускают в колодец. Следует при этом избегать перегибов. Также необходимо обезопасить его от возможности опрокидывания внутрь колодца, например, прикрепить рукав к горловине.
      • Кабель питания с помощью зажимов «крокодил» подключают к источнику питания АКБ, постоянного тока 12 В. Внимание!!! Красный зажим соответствует плюсовому полюсу АКБ, черный – минусовому. Включение автомата приводят агрегат в действие. Рекомендуется при эксплуатации переносного вентилятора ВП-1000 завести автомобиль к которому он подключен.
      • Проверку эффективности проветривания проводят через 10-15 минут работы. Его отключают, замеряют уровень загазованности. Если значения превышают норму, его включают и повторяют процедуру.

Правила безопасного монтажа и эксплуатации

      • Условия эксплуатации должны соответствовать указанным в паспорте, который прилагается к изделию;
      • Климатические условия и режимы эксплуатации также задекларированы в нормативно-технической документации;
      • Техобслуживание и плановый ремонт должен проводиться согласно срокам, предусмотренных предприятием-изготовителем;
      • В «Правилах устройства электроустановок» прописаны условия монтажа электрооборудования. Все подвижные детали, выступающие за корпус, должны быть ограждены;
      • По ГОСТу необходимо провести заземление электродвигателя;
      • Сопротивление между болтом заземления и всеми металлическими токоведущими частями устройства, которые доступны для касания и могут оказаться под напряжением, должно находиться в границах до 0,1 Ом;
      • Согласно госстандартов также регламентируется уровень вибрации, которую он создаёт на месте работы;
      • Шум не должен быть выше прописанного в ГОСТе;
      • Если значения превышаются, то должны быть в наличие средства, которые позволят снизить их до предусмотренных норм.

Вентилятор ВП-1000 (12) переносной

Эксплуатация

      • Работники, которые будут отвечать за их эксплуатацию, должны пройти специальное обучение и аттестацию.
      • Не реже раза за смену обслуживающий персонал обязан проверить исправность и режим работы, отметив результаты в журнале.
      • Техническим руководителем предприятия должен быть разработан график очистки от пыли проточной части, он основывается на знании свойств осаждаемых веществ и параметров передвижения пылевоздушных потоков. Работники должны чётко придерживаться этого графика при уборке.
      • Если приходиться работать с агрессивными средами, то планово нужно проверять степень коррозии проточной части. В зависимости от того, насколько среда агрессивна, определяется периодичность проверки коррозийных изменений и способы, которыми она совершается.
      • Если в среде, которая перемещается воздушными потоками, присутствует конденсат, его нужно регулярно сливать в замкнутую систему дренажей.
      • При работе необходим контроль смазки и температуры подшипников.
      • Если во время проветривания появились стуки, вибрации в самом устройстве, двигателе, муфте сцепления или отмечено повышение температуры узлов или двигателя, то его необходимо немедленно выключить.
      • Если произошла разбалансировка и он остановлен, то прежде чем запускать его, нужно проверить техническое состояние вала и подшипников.

Техобслуживание

      • Регулярно проводится внешний осмотр, чтоб вовремя заметить повреждения корпуса и деталей, следы масла из подшипникового узла мотора;
      • Проверяется качество болтовых и сварных креплений;
      • Проверяется качество крепления заземления вентилятора и ротора;
      • Проводится осмотр внешнего вида покрытий, при необходимости они обновляются;
      • Проточная и другие части очищаются от загрязнений и пыли;
      • Визуально проверяется степень износа, коррозийных повреждений;
      • Проверяется, насколько прочно закреплён сам насос, а также – двигатель и рабочее колесо.

Текущий ремонт

Заключается в устранении незначительных погрешностей в работе, проверку прочности соединений крепежей, затяжке их. Проводят его в период техобслуживания.

Параметр

Значение

Давление в номинальном режиме, Па

280

Производительность, м³/час

1000

Напряжение питания, В

12

Род тока

Постоянный

Потребляемый ток, А

36

Масса (без рукава)

20

Размеры, мм (в собранном состоянии, без рукава)

430×415×430

Длина провода подключения, м

10

Рекомендуемая длина рукава, м

до 10

Внутренний диаметр рукава, мм

125

Диапазон рабочих температур, С

-30..+45

Время проветривания (в зависимости от размеров колодца или камеры), мин

5-15

Обороты электродвигаетля, об/мин

1500

Мощность электродвигаетля, кВт

0,35
