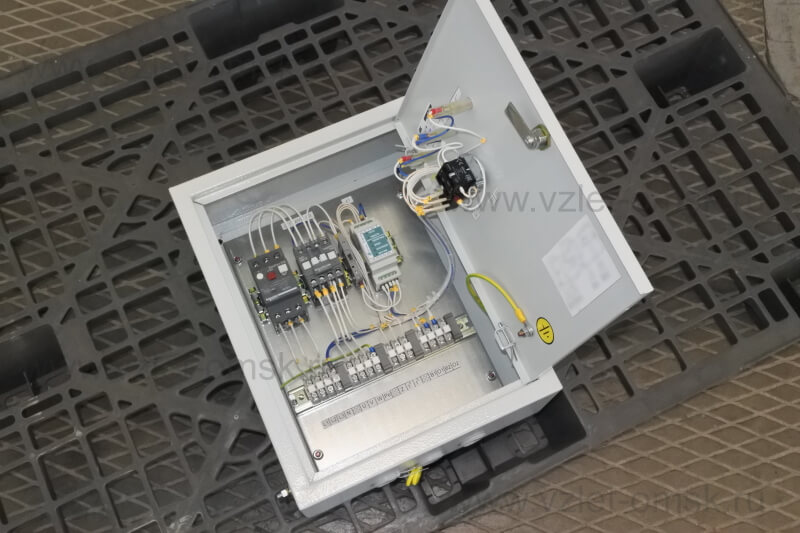

Шкаф управления Иртыш ШУ1-1.3.6-31 - Описание
- Характеристики
- Документация
Условное обозначение
|
Иртыш |
ШУ1 |
1 |
3 |
6 |
3 |
1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 - Наименование серии шкафа управления;
2 - Назначение шкафа управления: «ШУ1» - шкаф управления погружным насосом (регулирование по уровню);
3 - Количество управляемых электродвигателей, шт.;
4 - Мощность электродвигателя, кВт;
5 - Тип защиты электродвигателя: «6» - влаго-термозащита;
6 - Питающее напряжение: «3» - 380В;
7 - Количество вводов.
Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. устройства защиты двигателя УЗД-8Р;
3. автоматических выключателей;
4. магнитных пускателей;
5. промежуточных реле;
6. светосигнальной арматуры;
7. клеммных колодок;
8. системы проводов.
Технические характеристики
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение |
380 В |
|
3 |
Номинальное напряжение изоляции |
660 В |
|
4 |
Номинальное напряжение цепей управления |
220 В |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи |
7 А |
|
7 |
Номинальная мощность подключаемого электродвигателя |
3 кВт |
|
8 |
Предельный отключаемый ток |
35 кА |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,9 |
|
10 |
Тип датчика температуры |
сопротивление |
|
11 |
Тип датчика влажности |
датчик влажности СС06 |
|
12 |
Тип датчика уровня бака |
поплавковый |
|
13 |
Окружающая температура при работе |
(-5…+40) °С |
|
№ |
Наименование |
Значение |
|
14 |
Окружающая температура при хранении |
(-25…+55) °С |
|
15 |
Относительная влажность воздуха |
80% без конденсата |
|
16 |
Максимальная высота над уровнем моря |
1000 м |
|
17 |
Габариты шкафа управления |
см. Приложение 4 |
|
18 |
Степень защиты |
IP31 |
|
19 |
Меры защиты обслуживающего персонала |
защита от прямого |
|
20 |
Степень загрязнения |
по соглашению |
|
21 |
Вид системы заземления |
TN-S |
|
22 |
Вид внутреннего разделения |
1 |
|
23 |
Типы электрических соединений функциональных блоков |
FFF |
|
24 |
Условия окружающей среды |
В |
|
25 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |
Использование двухуровневых и одноуровневых поплавковых выключателей
1 - Одноуровневые поплавковые выключатели;
2 - Насосный агрегат;
3 - Двухуровневый поплавковый выключатель.
Габаритные размеры
Размеры крепления навесного шкафа
|
Наименование |
H, мм |
L, мм |
B, мм |
H1, мм |
H2, мм |
L1, мм |
|
ШУ1-1.3.6-31 |
395 |
310 |
150 |
345 |
- |
255 |
