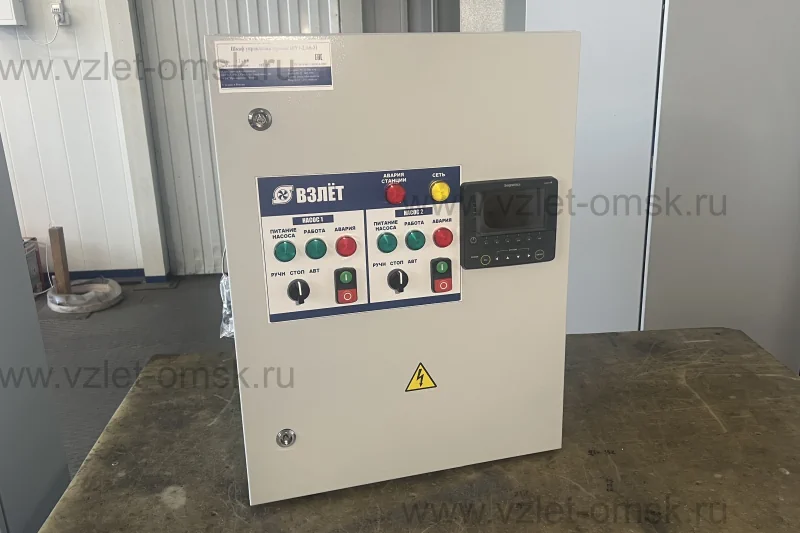

Условное обозначение

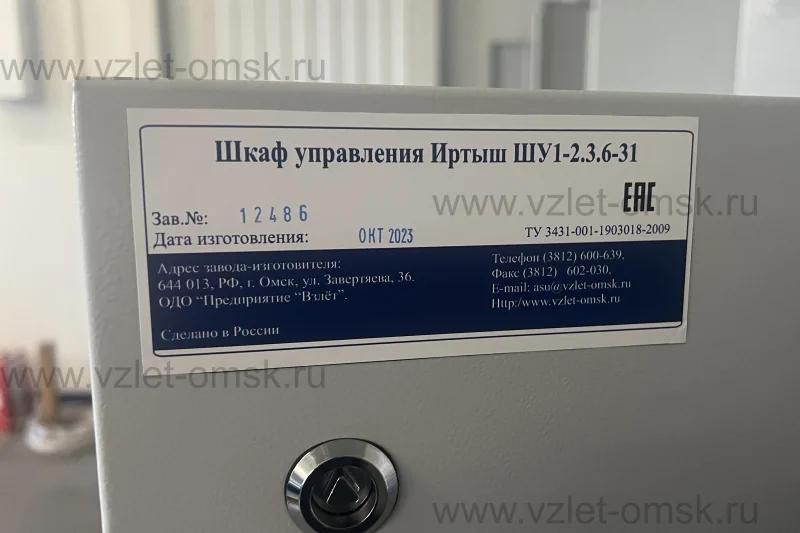

Иртыш	ШУ1	-	2	.	3	.	6	-	3	1
1	2		3		4		5		6	7

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
6 – Питающее напряжение
«3» – 380В;
7 – Количество вводов.

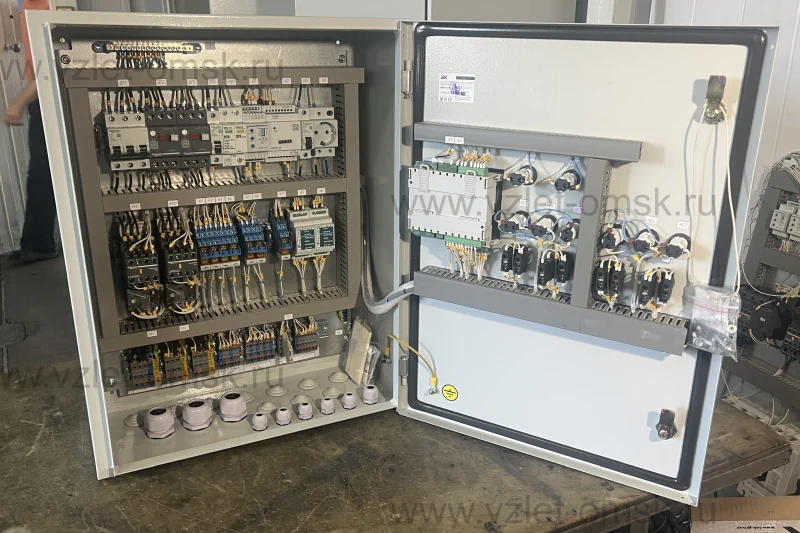

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH;
3. модуля ввода-вывода MC;
4. устройства защиты двигателя УЗД-8Р;
5. реле напряжения РНПП-311М;
6. блока питания 24 В;
7. автоматических выключателей;
8. магнитных пускателей;
9. тепловых реле;
10. светосигнальной арматуры;
11. клеммных колодок;
12. системы проводов.

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	10
7	Номинальная мощность подключаемого электродвигателя, кВт	3
8	Предельный отключаемый ток, кА	50
9	Предельный коэффициент мощности (cosφ)	0,9
10	Тип датчика температуры	сопротивление
11	Тип датчика влажности	Датчик влажности СС06

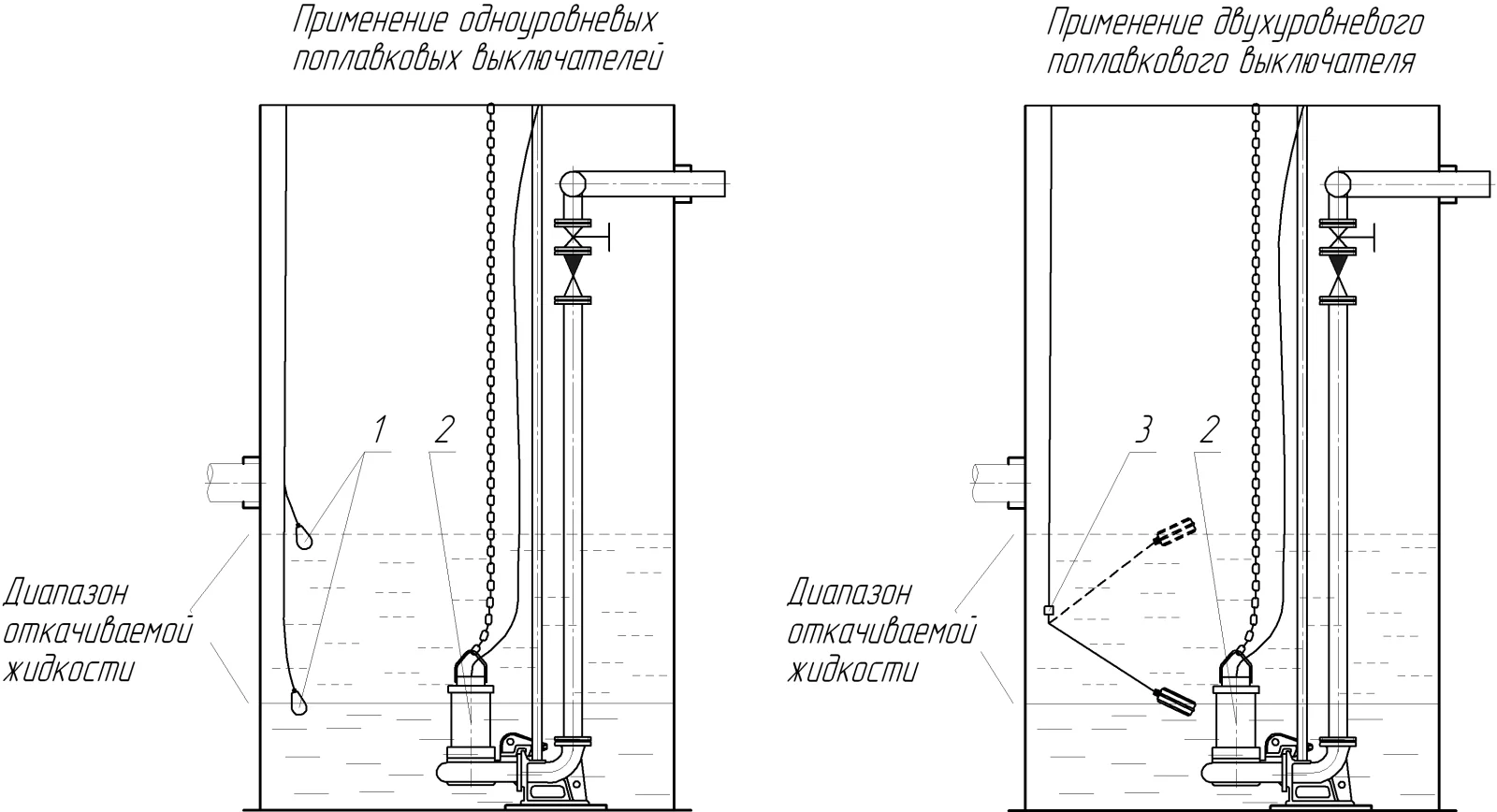

12	Тип датчика уровня бака	поплавковый выключатель аналоговый датчик уровня (выход 4…20 мА)
13	Окружающая температура при работе	(-5…+40) °С
14	Окружающая температура при хранении	(-25…+55) °С
15	Относительная влажность воздуха	80% без конденсата
16	Максимальная высота над уровнем моря	1000м

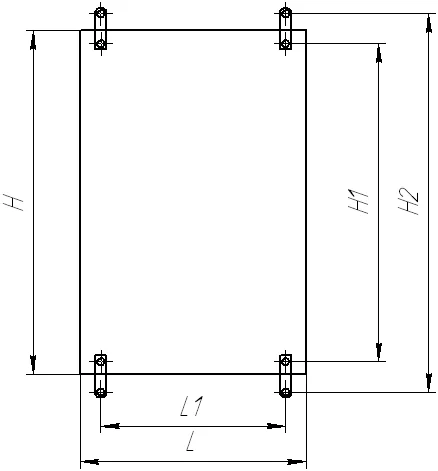

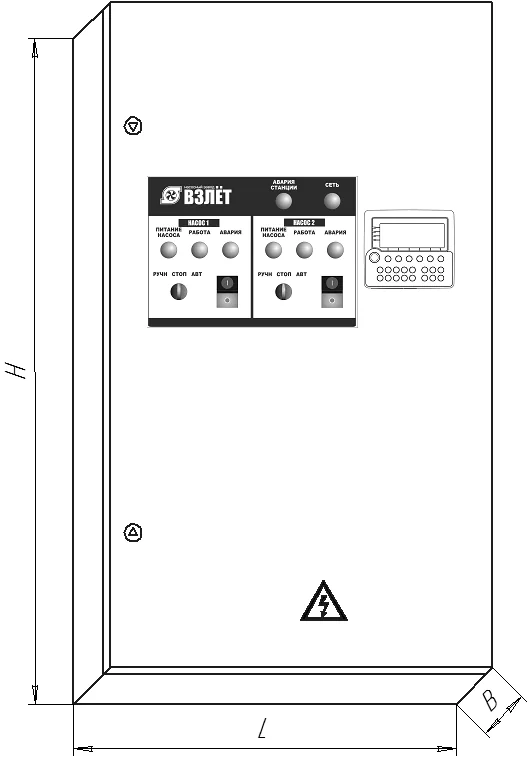

17	Габариты шкафа управления	см. Приложение 4
18	Степень защиты	IP54
19	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
20	Степень загрязнения	по соглашению с потребителем
21	Вид системы заземления	TN-S
22	Вид внутреннего разделения	1
23	Типы электрических соединений функциональных блоков	FFF
24	Условия окружающей среды	В
25	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А
