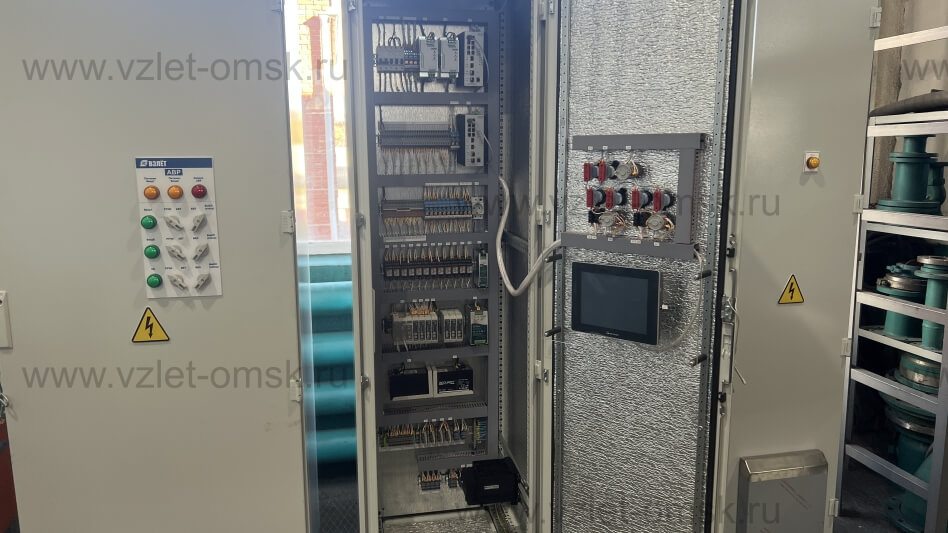

Фото шкафа управления Иртыш ШУ1-2.30.Ч2.6-62А-05 УХЛ1
- Описание
- Характеристики
Условное обозначение
|
Иртыш |
ШУ1 |
2 |
30 |
Ч2 |
6 |
6 |
2А |
05 |
УХЛ1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя: преобразователь частоты;
6 – Тип защиты электродвигателя: «6» – влаго-термозащита;
7 – Питающее напряжение «6» – 666 В;
8 – Количество вводов («А» – с АВР);
9 – Возможность подключения выносного пульта управления для дистанционного запуска и контроля работы шкафа;
10 – Климатическое исполнение УХЛ1 – установка под открытым небом;

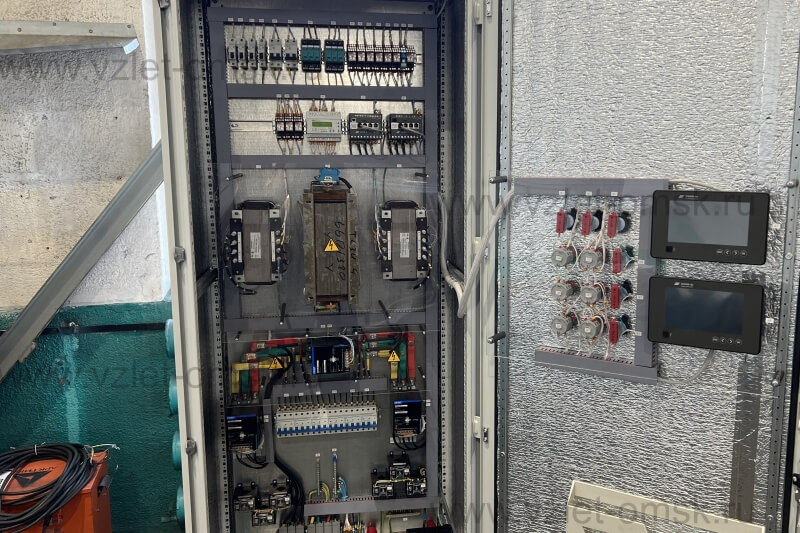

Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. трансформаторов;
3. контроллера АБАК;
4. панели оператора;
5. преобразователей частоты VEDA;
6. устройства AVR-02;
7. преобразователей измерительных ЭНИП-2;
8. устройств защиты двигателя УЗД-8Р;
9. автоматических выключателей;
10. магнитных пускателей;
11. промежуточных реле;
12. обогревателей
13. вентилятора охлаждения шкафа;
14. светосигнальной арматуры;
15. клеммных колодок;
16. системы проводов.
Сертификат соответствия
№ ТС RU C-RU.AУ05.B.06848Технические характеристики
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
40 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
30 |
|
8 |
Предельный отключаемый ток, кА |
25 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,85 |
|
10 |
Тип датчика температуры |
сопротивление |
|
11 |
Тип датчика влажности |
Датчик влажности СС06 |
|
12 |
Тип датчика уровня бака |
Аналоговый датчик уровня (4-20 мА) |
|
13 |
Окружающая температура при работе |
(-50…+40) °С |
|
14 |
Окружающая температура при хранении |
(-25…+55) °С |
|
15 |
Относительная влажность воздуха |
80% без конденсата |
|
16 |
Максимальная высота над уровнем моря |
1000м |
|
17 |
Габариты шкафа управления |
см. Приложение 4 |
|
18 |
Степень защиты |
IP54 |
|
19 |
Меры защиты обслуживающего персонала |
Защита от прямого прикосновения к токоведущим частям. |
|
20 |
Степень загрязнения |
по соглашению с потребителем |
|
21 |
Вид системы заземления |
TN-S |
|
22 |
Вид внутреннего разделения |
1 |
|
23 |
Типы электрических соединений функциональных блоков |
FFF |
|
24 |
Условия окружающей среды |
В |
|
25 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |
Рекомендации по установке поплавковых выключателей
Поплавковый выключатель 1 (Уровень 1) должен располагаться таким образом, чтобы при отключении насоса уровень жидкости в емкости КНС находился у верхней кромки двигателя.
Поплавковый выключатель 2 (Уровень 2) отрегулировать на уровень (момент включения первого насоса) на 250 мм ниже верхней обвязки корзины. В том случае, если корзина не предусмотрена в конструкции КНС, уровень выставляется по нижней точке сливного коллектора.
Поплавковый выключатель 3 (Уровень 3) отрегулировать на уровень включения второго насоса. Второй насос включается, когда первый насос не успевает откачивать прибывающий объем стоков.
Поплавковый выключатель 4 (Уровень 4) отрегулировать уровень включения сигнала авария-переполнение.

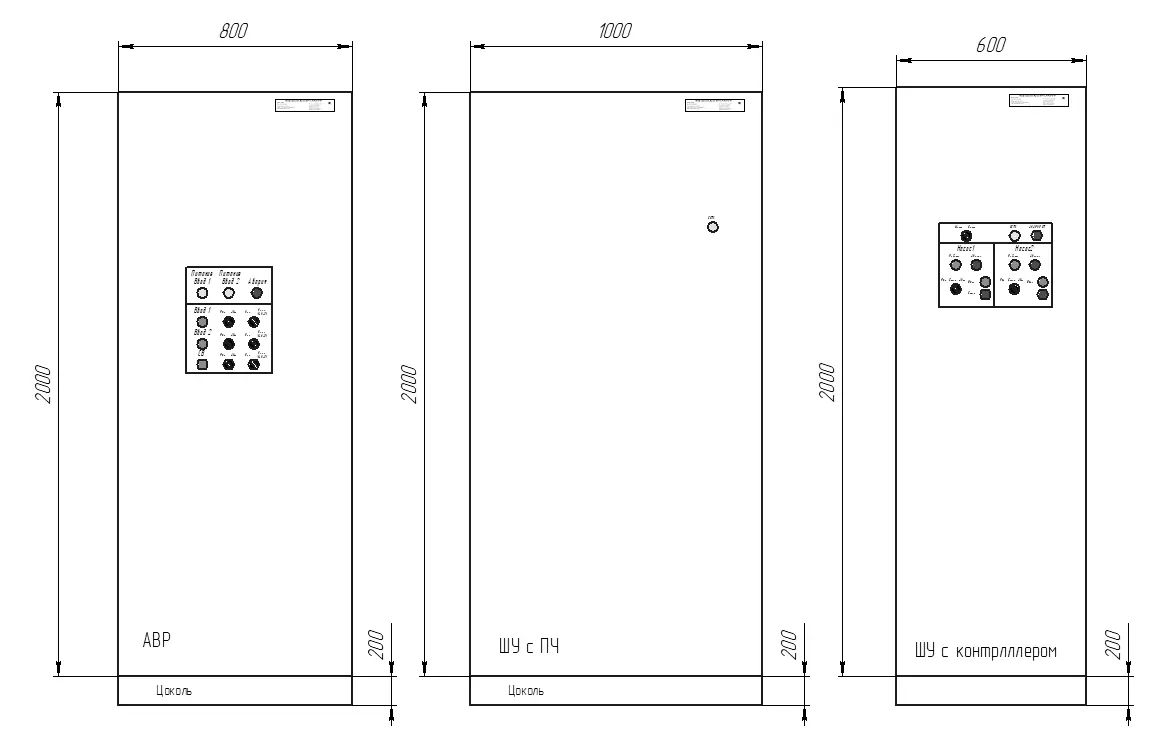

Общий вид шкафа управления и габаритные размеры
|
Наименование Шкафа управления |
H, мм |
L, мм |
B, мм |
H1, мм |
H2, мм |
L1, мм |
|
ШУ1-2.30.Ч2.6-62А-05 УХЛ1 |
2000 |
800 |
|
Напольное исполнение |
||
Скачать руководство по эксплуатации на шкаф управления Иртыш ШУ1-2.30.Ч2.6-62А-05 УХЛ1.pdf
