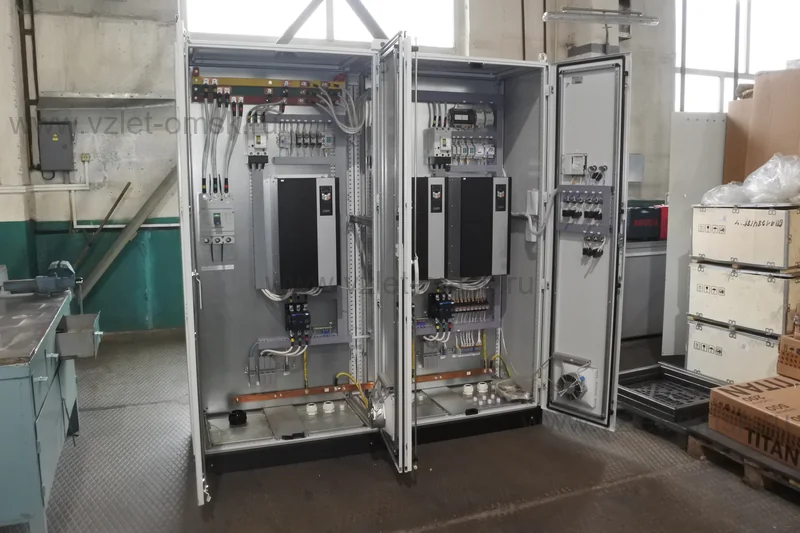

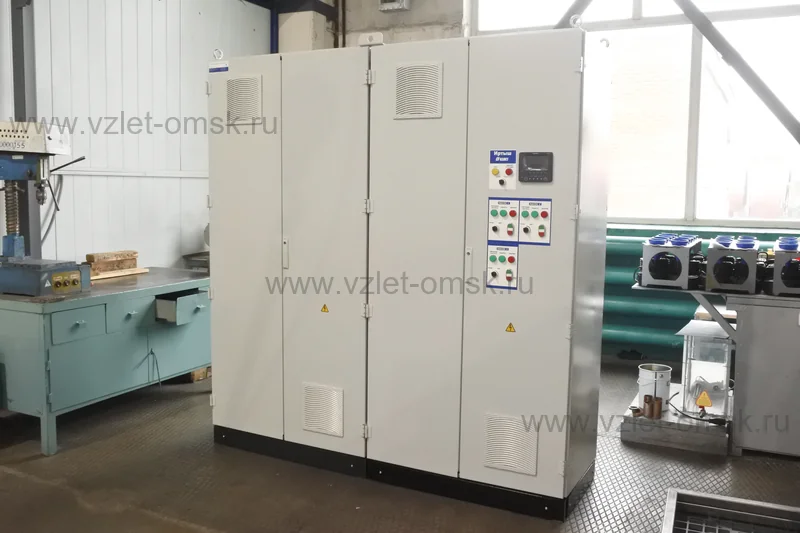

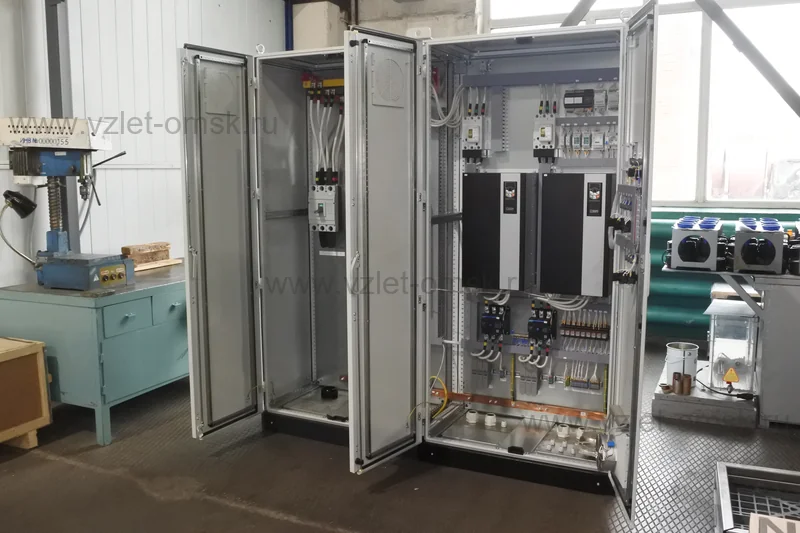

Шкаф управления Иртыш ШУ1-3.75.Ч3.6-31
- Описание
- Характеристики
- Документация
Шкаф управления «Иртыш» ШУ1-3.75.Ч3.6-31 предназначен для управления тремя электродвигателями насосных агрегатов номинальной мощностью 75 кВт каждый. Шкаф применяется в канализационных насосных станциях для регулирования работы насосов по уровню жидкости.
В конструкции предусмотрены преобразователь частоты AD800P, контроллер SMH4 и модуль FMR1020. Номинальное рабочее напряжение составляет 380 В, номинальный ток каждой цепи — 160 А. Степень защиты шкафа — IP54.
Особенности шкафа управления «Иртыш» ШУ1-3.75.Ч3.6-31
- Управление тремя насосными электродвигателями мощностью 75 кВт.
- Регулирование по уровню жидкости с использованием аналогового датчика 4–20 мА.
- Преобразователь частоты AD800P.
- Контроллер панельный SMH4 и модуль FMR1020.
- Устройство защиты двигателя УЗД-8Р.
- Степень защиты корпуса IP54.
Условное обозначение
| Иртыш | ШУ1 | 3 | 75 | Ч3 | 6 | 3 | 1 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1 — Наименование серии шкафа управления;
2 — Назначение шкафа управления: «ШУ1» — шкаф управления канализационной насосной станцией (регулирование по уровню);
3 — Количество управляемых электродвигателей, шт.;
4 — Мощность электродвигателя, кВт;
5 — Тип запуска электродвигателя: «Ч» — преобразователь частоты;
6 — Тип защиты электродвигателя: «1» — влаго-термозащита;
7 — Питающее напряжение: «3» — 380 В;
8 — Количество вводов.
Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы и крепёжных деталей;
2. контроллера панельного SMH4;
3. модуля FMR1020;
4. преобразователя частоты AD800P;
5. устройства защиты двигателя УЗД-8Р;
6. автоматических выключателей;
7. магнитных пускателей;
8. промежуточных реле;
9. вентилятора охлаждения шкафа;
10. светосигнальной арматуры;
11. клеммных колодок;
12. системы проводов.
Технические характеристики
Сертификат соответствия № ЕАЭС RU C-RU.НЕ06.B.00674/23.
| № | Наименование | Значение |
| 1 | Род тока | переменный, 50 Гц |
| 2 | Номинальное рабочее напряжение | 380 В |
| 3 | Номинальное напряжение изоляции | 660 В |
| 4 | Номинальное напряжение цепей управления | 220 В |
| 5 | Допустимое отклонение напряжения питания от номинала | +10%…−15% |
| 6 | Номинальный ток каждой цепи | 160 А |
| 7 | Номинальная мощность подключаемых электродвигателей | 75 кВт |
| 8 | Предельный отключаемый ток | 10 кА |
| 9 | Предельный коэффициент мощности (cosφ) | 0,85 |
| 10 | Тип датчика температуры | сопротивление |
| 11 | Тип датчика влажности | датчик влажности СС06 |
| № | Наименование | Значение |
| 12 | Тип датчика уровня бака | аналоговый датчик 4–20 мА |
| 13 | Окружающая температура при работе | (−5…+40) °С |
| 14 | Окружающая температура при хранении | (−25…+55) °С |
| 15 | Относительная влажность воздуха | 80% без конденсата |
| 16 | Максимальная высота над уровнем моря | 1000 м |
| 17 | Габариты шкафа управления | см. Приложение 3 |
| 18 | Степень защиты | IP54 |
| 19 | Меры защиты обслуживающего персонала | защита от прямого прикосновения к токоведущим частям |
| 20 | Степень загрязнения | по соглашению с потребителем |
| 21 | Вид системы заземления | TN-S |

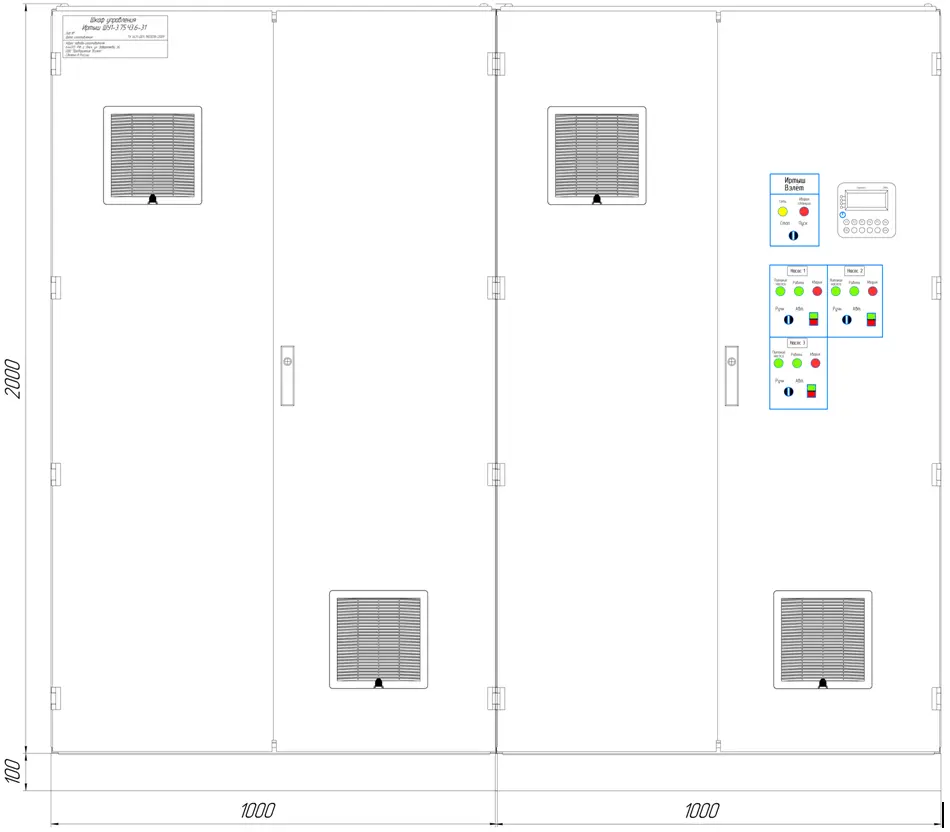

Общий вид шкафа управления и габаритные размеры
| Наименование шкафа управления | H, мм | L, мм | B, мм |
| ШУ1-3.75.Ч3.6-31 | 2100 | 2000 | 600 |
