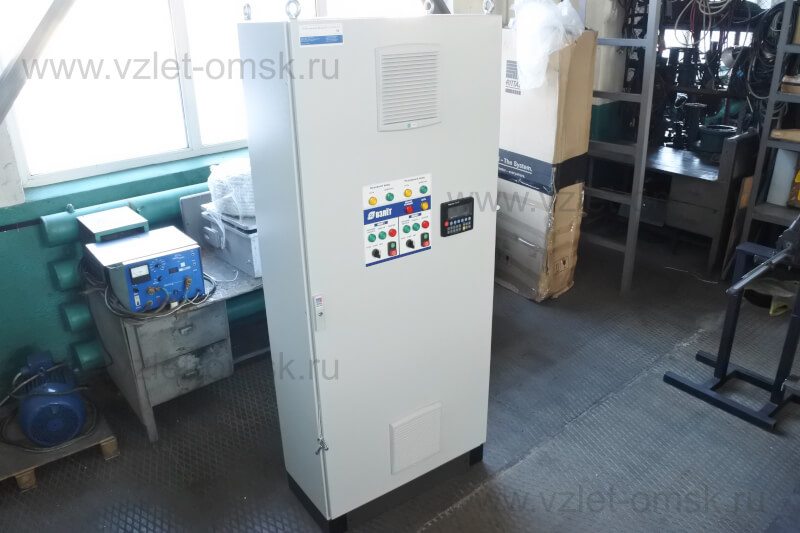

Фото шкафа управления Иртыш ШУ2-2.37.Ч2.7-32АШкаф управления Иртыш ШУ2-2.37.Ч2.7-32А

Шкаф управления Иртыш ШУ2-2.37.Ч2.7-32А

Цена по запросу
  • Описание
  • Характеристики

Условное обозначение

Иртыш

ШУ2

-

2

.

37

.

Ч2

.

7

-

3

1

2



3



4



5



6



7

8


1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ2» – шкаф управления установкой повышения давления (регулирование по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
 «Ч» – преобразователь частоты;
6 – Тип защиты электродвигателя:
«7» – влаго-термозащита и дополнительно контроль температуры подшипников
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов («А» – с АВР);

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. частотных преобразователей ATV-320;
3. устройств защиты двигателя УЗД-8Р;
4. автоматических выключателей;
5. магнитных пускателей;
6. светосигнальной арматуры;
7. клеммных колодок;
8. системы проводов.

Сертификат соответствия

Технические характеристики

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

80

7

Номинальная мощность подключаемого электродвигателя, кВт

37

8

Предельный отключаемый ток, кА

18

9

Предельный коэффициент мощности (cosφ)

0,85

10

Тип датчика температуры

сопротивление

11

Тип датчика влажности

Датчик влажности СС06

12

Тип датчика температуры подшипника

PT100

13

Окружающая температура при работе

(-5…+40) °С

14

Окружающая температура при хранении

(-25…+55) °С

15

Относительная влажность воздуха

80% без конденсата

16

Максимальная высота над уровнем моря

1000м

17

Габариты шкафа управления

см. Приложение 4

18

Степень защиты

IP54

19

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

20

Степень загрязнения

по соглашению
с потребителем

21

Вид системы заземления

TN-S

22

Вид внутреннего разделения

1

23

Типы электрических соединений функциональных блоков

FFF

24

Условия окружающей среды

В

25

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

Режимы работы станции

Автоматический режим

Для работы в автоматическом режиме необходимо перевести переключатель «Руч/Стоп/Авт» в положение «Авт».

Запуск и останов насоса осуществляется  от сигнала по ProfiBus DP.

Ручной режим

Для ручного запуска насоса необходимо перевести переключатель «Руч./Стоп/Авт.» в положение «Руч». Далее запуск и останов насосов в ручном режиме реализован двумя способами через частотный преобразователь и прямой пуск. Выбор способа запуска насоса осуществляется при помощи переключателя «ЧРП /Прямой пуск» рис., поз. . Запуск и останов насосов осуществляется при помощи кнопок «ПУСК» и «СТОП», расположенных на дверце шкафа управления.

Описание и работа АВР

АВР предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.

АВР обеспечивает контроль состояния вводов, управление автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов.

После случайных перерывов в электропитании  АВР автоматически

восстанавливает свою работоспособность.

При первоначальном включении в автоматическом режиме работы и напряжении на вводах 1 и 2 в допустимых пределах АВР подключает нагрузки 1 и 2 к вводам 1 и 2 соответственно, при этом секционный выключатель находится в выключенном состоянии. Если в процессе работы параметры напряжения на подключенном  первом вводе в течении определенного времени (времени отключения) оказываются за пределами допустимых значений, нагрузка отключается от первого ввода и, с помощью секционного выключателя с установленной задержкой переключается на второй ввод.

При восстановлении параметров напряжения на вводе секционный выключатель отключится,  автоматический выключатель ввода включится и восстановится нормальное рабочее состояние АВР. При пропадании напряжения на втором вводе алгоритм повторится в том же порядке.

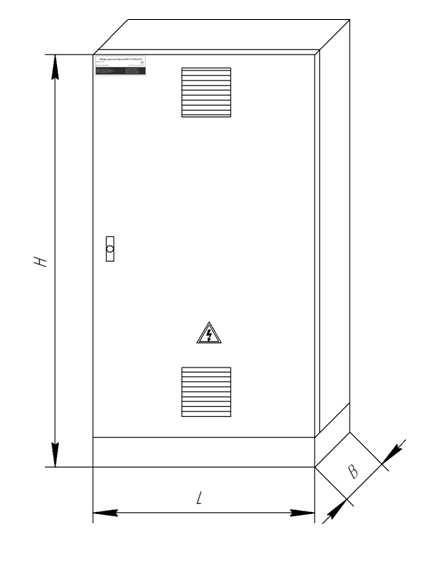

Общий вид шкафа управления и габаритные размеры

Общий вид шкафа управления и габаритные размеры

Наименование
Шкафа управления

H, мм

L, мм

B, мм

ШУ2-2.37.Ч2.7-32А

2100

1200

600

Назначение
управление по давлению (УПД)
Количество управляемых двигателей
2 шт
Тип запуска двигателя
преобразователь частоты
Тип защиты двигателя
доп. контроль t подшипников
Питающее напряжение
380 В
Количество вводов электропитания
2 с АВР
