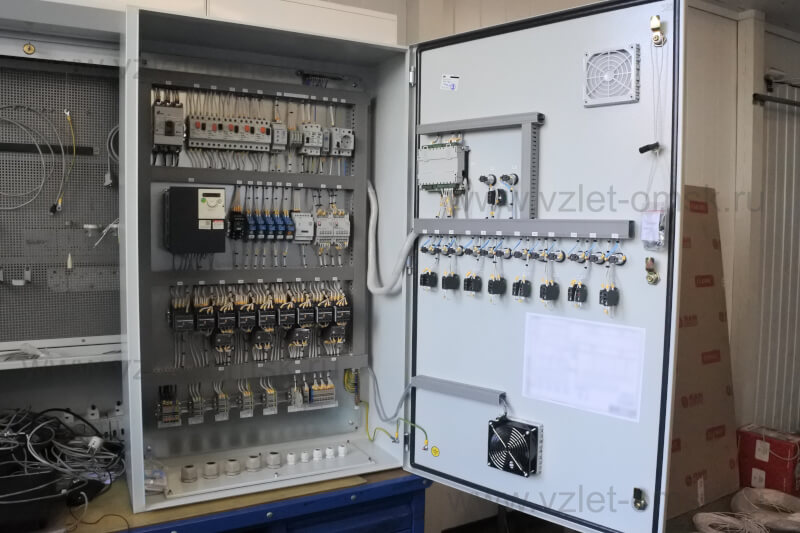

Фото шкафа управления Иртыш ШУ2-4.2,2.Ч.0-31Шкаф управления Иртыш ШУ2-4.2,2.Ч.0-31

Шкаф управления Иртыш ШУ2-4.2,2.Ч.0-31

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ2

-

4

.

2,2

.

Ч

.

0

-

3

1

1

2



3



4



5



6



7

8

 1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ2» – шкаф управления установкой повышения давления (регулирование по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«Ч» – преобразователь частоты
6 – Тип защиты электродвигателя:
«0» – без защиты;
7 – Питающее напряжение
 «3» – 380В;
8 – Количество вводов.

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера SMH2G, панельного;
3. модуля расширения MC;
4. модуля расширения MR;
5. преобразователь частоты ATV312 (ПЧ);
6. блока питания;
7. реле напряжения РНПП-311М;
8. автоматических выключателей;
9. магнитных пускателей;
10. тепловых реле;
11. промежуточных реле;
12. светосигнальной арматуры;
13. вентилятора охлаждения шкафа;
14. системы проводов;
15. клеммных колодок;

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

6,3

7

Номинальная мощность подключаемого электродвигателя, кВт

2,2

8

Предельный отключаемый ток, кА

50

9

Предельный коэффициент мощности (cosφ)

0,84

10

Тип датчика давления

Аналоговый датчик давления (сигнал 4…20 мА)

11

Тип датчика «сухого» хода

Реле защиты от сухого хода

12

Окружающая температура при работе

(-5…+40) °С

13

Окружающая температура при хранении

(-25…+55) °С

14

Относительная влажность воздуха

80% без конденсата

15

Максимальная высота над уровнем моря

1000м

16

Габариты шкафа управления

см. Приложение 4

17

Степень защиты

IP54

18

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

19

Степень загрязнения

по соглашению
с потребителем

20

Вид системы заземления

TN-S

21

Вид внутреннего разделения

1

22

Типы электрических соединений функциональных блоков

FFF

23

Условия окружающей среды

В

24

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

Основной задачей станции в автоматическом режиме является поддержание постоянного давления жидкости в напорном коллекторе. Регулирование давления достигается путем включения/отключения дополнительных насосов, обеспечение требуемой точности регулирования обеспечивается применением в системе преобразователя частоты.

Управление насосными агрегатами осуществляется по каскадно-частотной схеме.

В процессе поддержания давления жидкости участвуют четыре насоса.

Для поддержания постоянного давления жидкости используется реализованный при помощи контроллера ПИД-регулятор. При снижении давления, если частота напряжения, приложенного к двигателю, достигла значения 50 Гц, и давление жидкости ниже заданного на значение не менее dРвкл, в течение времени Т_HSP, происходит переключение насоса с преобразователя частоты на сеть. Далее, если давление жидкости продолжает оставаться ниже заданного на значение не менее dРвкл (в течение времени Твкл), то к преобразователю частоты подключается дополнительный насос.

При растущем давлении, если частота напряжения, приложенного к двигателю, достигла значения 20 Гц, и давление жидкости выше заданного на значение не менее dРвыкл, в течение времени Твыкл, насос отключается. Далее если давление жидкости продолжает оставаться выше заданного на значение не менее dРвыкл (в течение времени Твыкл), то происходит переключение отключение работающего электродвигателя насоса от сети и подключение его к преобразователю частоты.

Алгоритм переключения насосов приведен на рисунках 2 и 3.

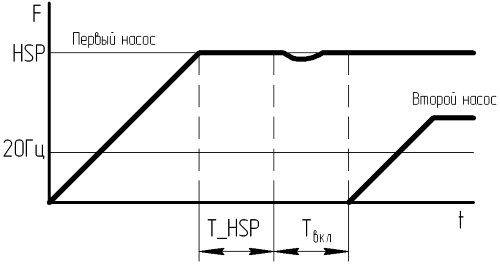

Рисунок 1 – Алгоритм переключения насосов (включение дополнительного насоса).

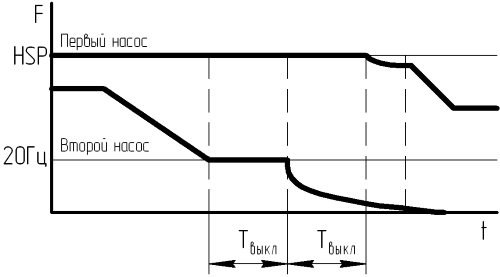

Рисунок 2 – Алгоритм переключения насосов (выключение дополнительно-го насоса).

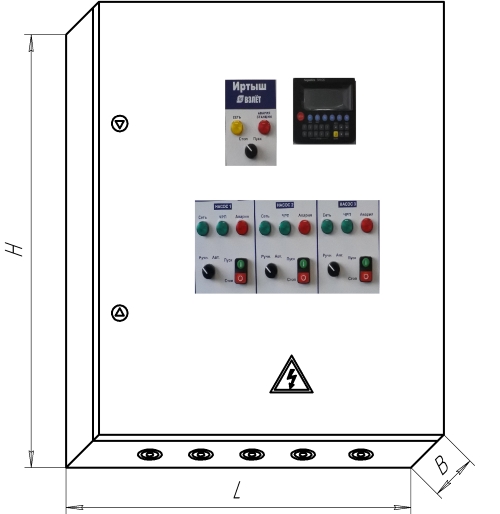

Наименование
Шкафа управления

H, мм

L, мм

B, мм

ШУ2-4.2,2.Ч.0-31

1200

750

300

Назначение
управление по давлению (УПД)
Количество управляемых двигателей
4 шт
Тип запуска двигателя
преобразователь частоты
Тип защиты двигателя
без защиты
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
