Условное обозначение
|
Шкаф управления |
Иртыш |
ШУ6 |
- |
125 |
- |
3 |
2Р |
|
|
1 |
2 |
3 |
4 |
5 |
||||
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ6» – Шкаф управления предназначен для приема и распределения электроэнергии.
3 – Максимальная сила тока, А;
4 – Питающее напряжение
«3» – 380В;
5 – Количество вводов питания.
Р – ручной ввод резерва (рубильник)
Сертификат соответствия
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических устройств».
Технические характеристики
|
№ |
Наименование |
Значение |
|
1 |
Напряжение питания щита / частота тока |
~380В/50Гц |
|
2 |
Номинальный ток |
125А |
|
3 |
Допустимое отклонение напряжения питания от номинала |
+10%…минус 15% |
|
4 |
Окружающая температура при работе |
(0…+40) °С |
|
5 |
Окружающая температура при хранении |
(-25…+70) °С |
|
6 |
Относительная влажность воздуха |
80% без конденсата |
|
7 |
Максимальная высота над уровнем моря |
1000м |
|
8 |
Габариты щита управления |
500*400*220мм |
|
9 |
Степень защиты |
IP54 |
Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. автоматического выключателя;
3. светосигнальной арматуры;
4. клеммных колодок;
5. рубильника;
6. системы проводов.

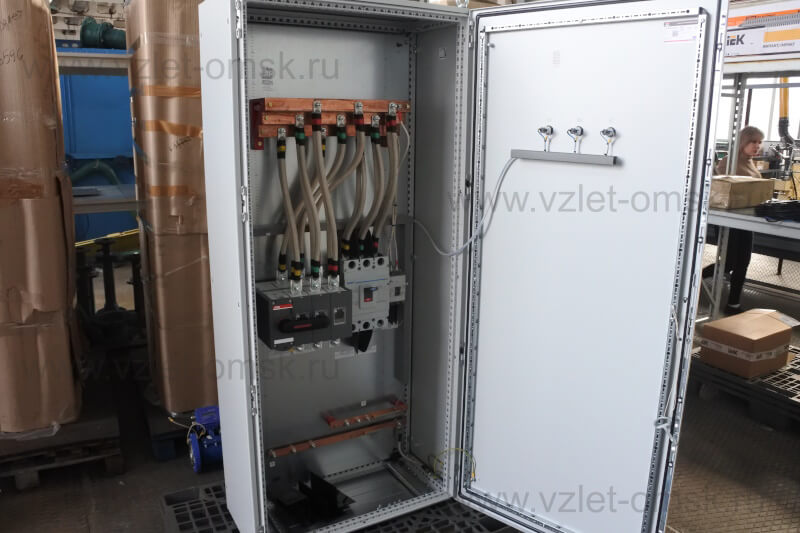

Общий вид шкафа управления и габаритные размеры
|
Наименование Шкафа управления |
H, мм |
L, мм |
B, мм |
|
ШУ6-125-32Р |
650 |
500 |
220 |
