НАЗНАЧЕНИЕ ИЗДЕЛИЯ

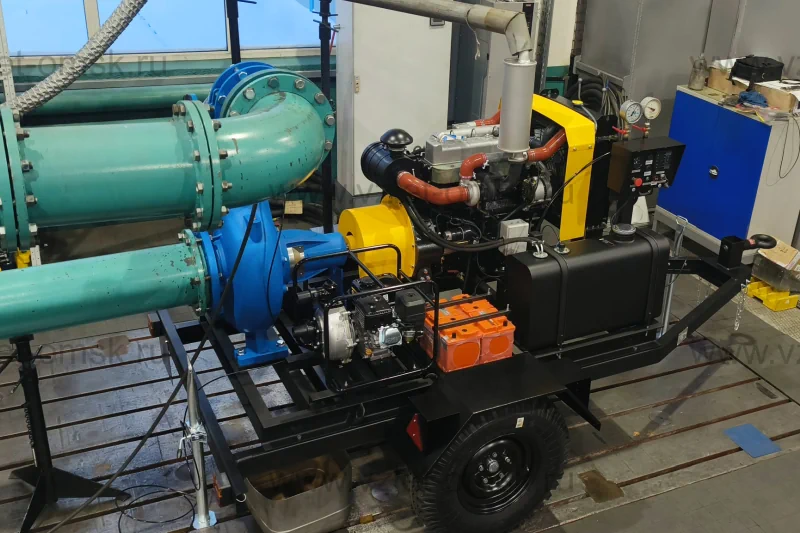

Дизельный насосный агрегат серии Иртыш ДНА 400/20.КТ.4102.48/1500.М.1.6.П предназначен для работы в стационарных условиях при температуре окружающей среды от +1 до +40°С для перекачивания воды производственно-технического назначения (кроме питьевой воды), для подачи и перемещения воды в системах охлаждения, отопления, циркуляции, плавательных бассейнах и системах кондиционирования, а также для пожаротушения, ирригации, в промышленности, сельском хозяйстве и ЖКХ (кроме работы в централизованных системах водоснабжения). Перекачиваемая жидкость должна иметь температуру от -20 до +100°С, а также водородный показатель рН 4-9 с максимальным содержанием гликоля 50%.
ДНА относится к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-2016.
Условное обозначение дизельного насосного агрегата:
| Иртыш | ДНА | 400 | / | 20. | КТ. | 4102. | 48 | / | 1500. | М. | 1. | 6. | П |
| 1 | 2 | 3 | / | 4 | 5 | 6 | 7 | / | 8 | 9 | 10 | 11 | 12 |
1 – Серия – Иртыш;
2 – Тип агрегата: ДНА – дизельный насосный агрегат;
3 – Номинальный расход агрегата - м³/ч;
4 – Номинальный напор агрегата – м;
5 – Насос центробежный консольный типа КТ серии «Иртыш»;
6 – Марка установленного двигателя;
7 – Полезная мощность двигателя;
8 – Номинальная частота вращения вала двигателя;
9 – Дополнительное оснащение: М - мотопомпа;
10 – 1 - Затвор поворотный дисковый;
11 – 6 – длина всасывающего рукава;
12 – П - передвижной на прицепе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры дизельного насосного агрегата
| Наименование | Марка |
|---|---|
| Дизельный насосный агрегат | ДНА 400/20.КТ.4102.48/1500.М.1.6.П |
| Марка двигателя | Y4102ZLD |
| Марка насоса | КТ 200/313.285 |
| Подача, м³/ч | 400 |
| Напор, м | 20 |
| Частота вращения вала двигателя, с⁻¹ (об/мин) | 25 (1500) |
| Масса агрегата (без топлива), кг, не более | 1350 |
| Габаритные размеры агрегата, мм | 3751х2133х1963 |
| Допускаемый кавитационный запас (NPSH), не более, м | 7 |
| Ёмкость топливного бака, л | 80 |
СОСТАВ ИЗДЕЛИЯ
В комплект поставки дизельного насосного агрегата входит:
- Дизельный насосный агрегат.
- Руководство по эксплуатации (паспорт) на дизельный насосный агрегат.
- Руководство по эксплуатации и ремонту, паспорт и гарантийный талон на дизельный двигатель Yangdong Y4102ZLD.
- Журнал учета прохождения технического обслуживания и ремонта дизельного двигателя.
- Руководство по эксплуатации (паспорт) на насос.
- Огнетушитель.
- Руководство по эксплуатации (паспорт), сертификат соответствия на прицеп тракторный ПТ 1-1.8 ССМ.
- ЗИП согласно документации на дизельный двигатель Yangdong Y4102ZLD.
- Инструкция по монтажу и эксплуатации, гарантийный талон на мотопомпу серии GVR.
- Руководство по эксплуатации контроллера GM50H.
Примечание: Комплект поставки может корректироваться по дополнительному договору.

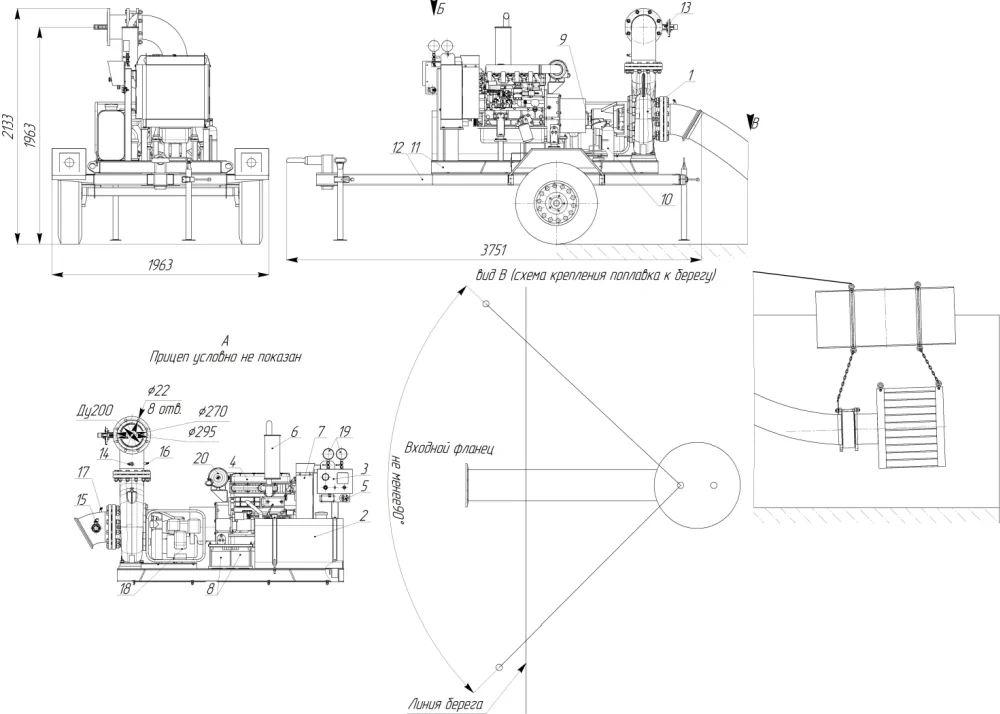

Габаритно-присоединительный чертеж ДНА 400/20.КТ.4102.48/1500.М.1.6.П
1. Насос центробежный консольный; 2. Топливный бак; 3. Шкаф управления; 4. Дизельный двигатель; 5. Выключатель массы; 6. Система выпуска отработавших газов с глушителем; 7. Радиатор; 8. АКБ; 9. Муфта; 10. Огнетушитель; 11. Рама; 12. Прицеп; 13. Задвижка на напорном патрубке; 14. Кран шаровый на напорном патрубке; 15. Кран на всасывающем патрубке; 16. Фитинг для подключения манометра на напорной линии; 17. Фитинг для подключения манометра на всасывающей линии; 18. Мотопомпа; 19. Манометры; 20. Фильтр воздушный.

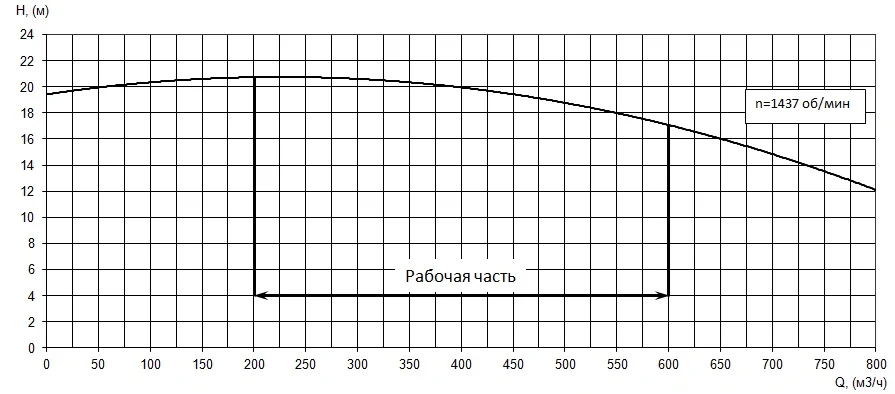

Рабочие характеристики ДНА 400/20.КТ.4102.48/1500.М.1.6.П
Параметры приведены при частоте вращения вала дизельного двигателя 1437 об/мин.
