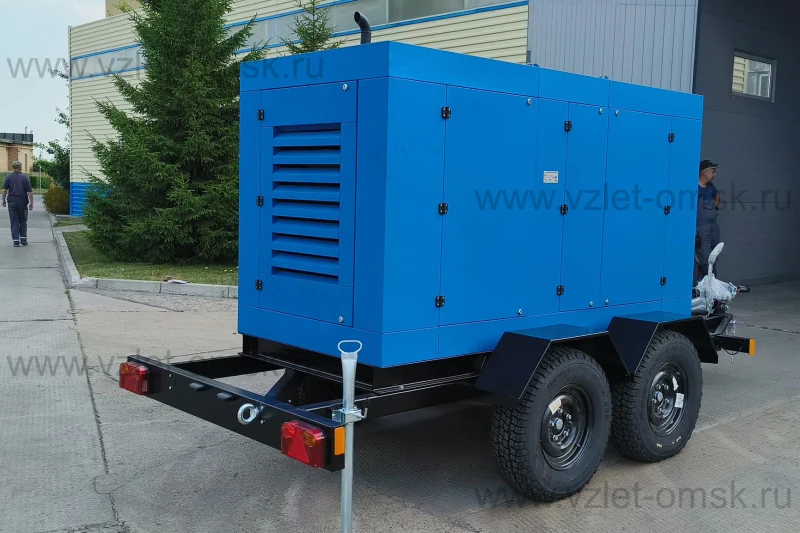

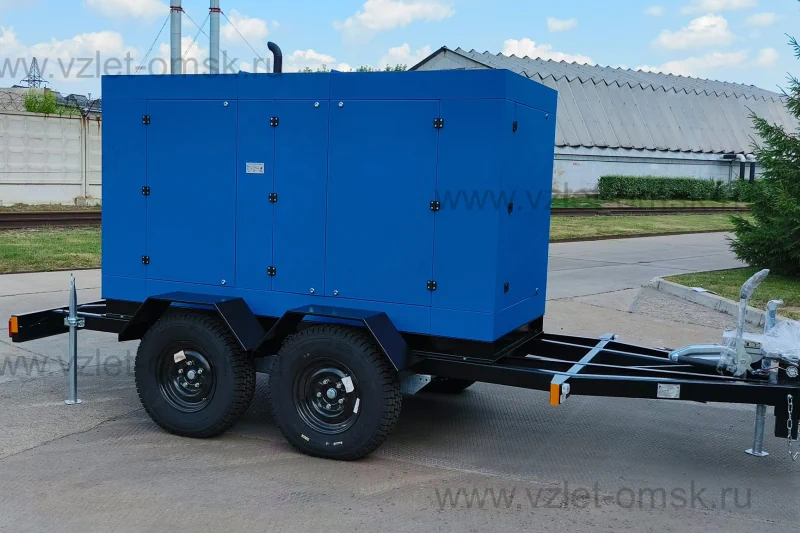

Иртыш Дизельный НА 105/98.ЦНС.4105.55/1500.К.11.П

Иртыш ДНА 105/98.ЦНС.4105.55/1500.К.11.П

Цена по запросу

Добавить в заявку

Задать вопрос по товару

Описание
Характеристики
Видео

Расшифровка обозначения

ДНА 105/98.ЦНС.4105.55/1500.К.11.П
Иртыш – серия насосов;
ДНА – дизельный насосный агрегат;
105 - подача, м³/ч;
98 - напор, м;
ЦНС - тип насоса - насос центробежный секционный;
4105 - марка двигателя;
55 - номинальная мощность двигателя, кВт;
К - капот;
11 - Затвор поворотный дисковый;
П - передвижной на прицепе.

Назначение

Дизельный насосный агрегат серии Иртыш ДНА 105/98.ЦНС.4105.55/1500.К.11.П предназначен для перекачивания воды с температурой не более 45°С (318 К), имеющей водородный показатель рН 7-8,5 с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм, микротвердостью не более 1,47 МПа. Максимальное допустимое давление на входе в насос не более 0,3 МПа (3 кгс/см²).

Внимание! Дизельные насосные агрегаты НЕ ПРЕДНАЗНАЧЕНЫ для эксплуатации во взрыво- и пожароопасных помещениях.

Варианты исполнения

Стационарный
Передвижной (на шасси)

Область применения

Водоснабжение
Орошение
Другие технологические процессы с перекачкой нейтральных жидкостей

Описание насосного агрегата

Агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-2016.

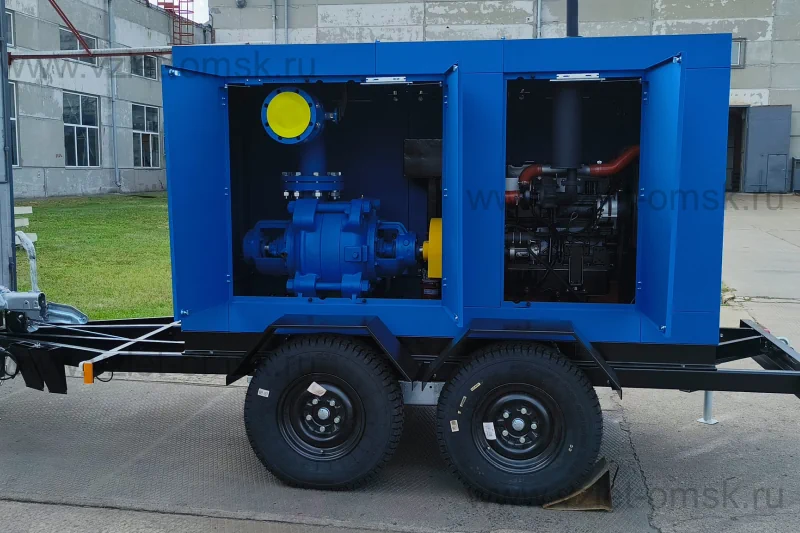

Дизельный насосный агрегат состоит из дизельного привода и насоса, агрегатированные на раме поз.11 и смонтированные на прицепе поз. 12 под капотом поз. 13.

Электрооборудование двигателя агрегата удовлетворяет 0-ой степени автоматизации по ГОСТ Р 55437-2013 и включает функции пуска, управления, систему регулирования оборотов, подзарядки аккумулятора. Изменение частоты вращения коленчатого вала двигателя реализовано через шкаф управления поз. 3.

Передача крутящего момента от вала двигателя на вал насоса осуществляется при помощи муфты поз. 9.

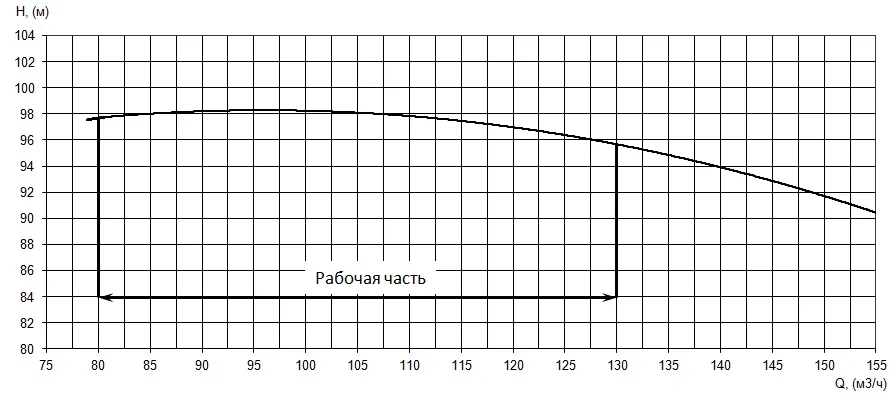

Основные параметры агрегата

Наименование параметра	Значение
Марка агрегата	ДНА 105/98.ЦНС.4105.55/1500.К.11.П
Марка двигателя	Yangdong YD4105ZLD
Марка насоса	ЦНС 180-85
Подача (Q)	105 м³/ч
Напор (H)	98 м
Частота вращения вала двигателя	25 с⁻¹ (1500 об/мин)
Масса агрегата (без топлива), кг, не более	2200
Габаритные размеры (ДхШхВ)	5110х1930х1460 мм
Допускаемый кавитационный запас (NPSH), не более	5,5 м
Ёмкость топливного бака	125 л

Комплектация поставки

Дизельный насосный агрегат.
Руководство по эксплуатации (паспорт) на дизельный насосный агрегат.
Руководство по эксплуатации, паспорт и гарантийный талон на дизель Yangdong YD4105ZLD.
Руководство по эксплуатации на насос.
Журнал учета технического обслуживания и ремонта дизельного/бензинового двигателя.
Огнетушитель.
Руководство по эксплуатации (паспорт) на прицеп ПА 2-3.5-1 ССМ.
ЗИП согласно документации на дизель Yangdong YD4105ZLD.

Примечание: Комплект поставки может корректироваться по дополнительному договору.

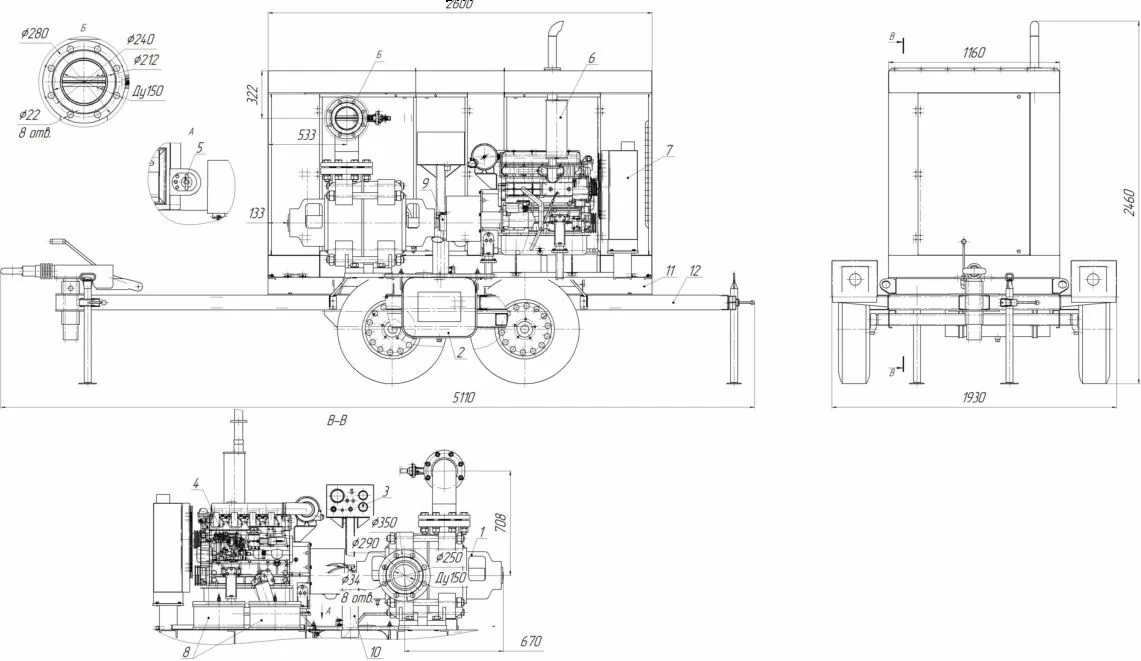

Устройство агрегата

1. Насос центробежный секционный;
2. Топливный бак;
3. Шкаф управления;
4. Дизельный двигатель;
5. Выключатель массы;
6. Система выпуска отработавших газов с глушителем;
7. Радиатор;
8. АКБ;
9. Муфта;
10. Огнетушитель;
11. Рама;
12. Прицеп.
