Наружный насос Иртыш ЦНД 100/290.290-90/2-400 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос ЦНД 100/290.290-90/2-400
ЦНД - центробежный насос двустороннего входа;
100 - номинальный диаметр напорного патрубка, мм;
290 - номинальный диаметр рабочего колеса, мм;
290 - фактический диаметр рабочего колеса, мм;
90 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
4 - вариант исполнения (4 – горизонтальный, на плите с соединительной муфтой);
0 - комплектация шкафом управления (0 - без шкафа управления);
0 - способ защиты двигателя (0-Без защиты).;
Параметры рабочей точки
|
Производительность, Q |
160 м³/ч |
|
Напор, Н |
112 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
72 кВт |
|
КПД агрегата, η |
79% |
Характеристики насоса
|
Условный диаметр напорного патрубка, Ду, мм |
100 |
|
Тип рабочего колеса |
многоканальное |
|
Фактический диаметр рабочего колеса, мм |
290 |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
сальниковое/торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
СЧ25/нерж.сталь |
|
Материал корпуса спирального |
СЧ25/нерж.сталь |
Параметры электродвигателя
|
Номинальная мощность, кВт |
90 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
3000 |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Встроенные защиты двигателя |
нет |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |

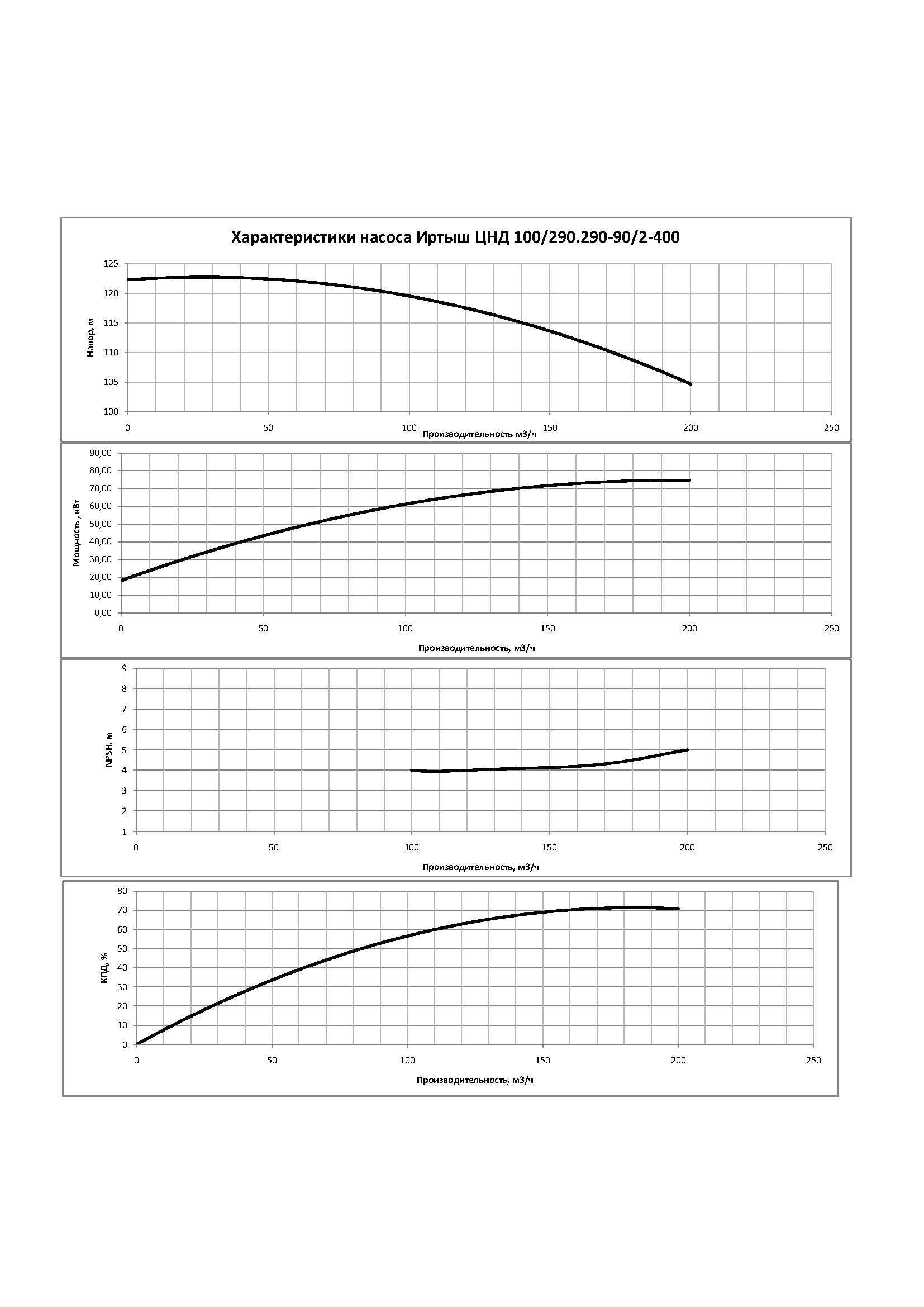

График характеристик
Ресурсы
|
Средняя наработка на отказ |
не менее 9000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
кг |
