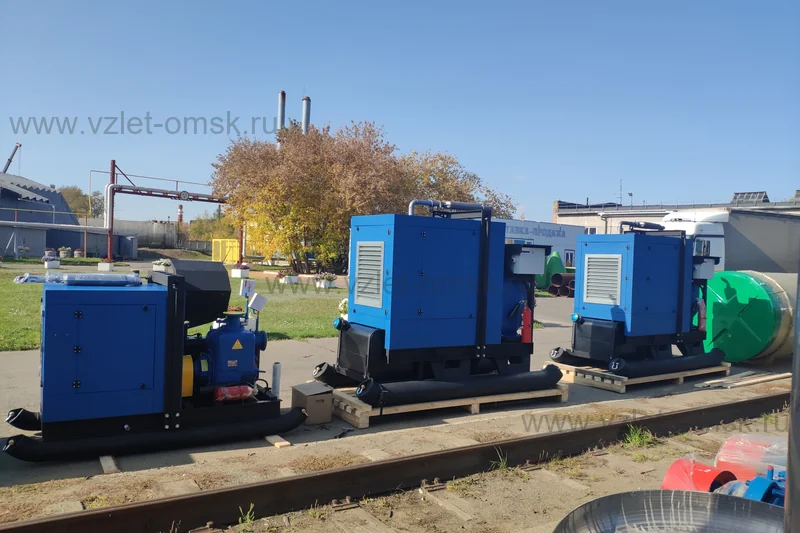

Иртыш ДНА 260_52.НС5.1201.Д245С.79_2200.К1.С
- Описание
- Характеристики
- Видео
- Полозья выполнены из толстостенной трубы, что важно при частых перемещениях агрегата.
- Наличие грузоподъемной ручки обеспечивает удобную погрузку и разгрузку ДНА.
- Удобное расположение горловины топливного бака позволяет производить дозаправку, не выгружая емкость с транспортного средства.
- Грузоподъемные скобы обеспечивают перемещение ДНА во всех направлениях.
- Шкаф имеет защиту, предохраняющую приборы от механических повреждений.
- Капот защищает двигатель от попадания осадков.
- КИП способствуют получению заданных параметров на выходе жидкости из насоса.
- Эластичная муфта предотвращает передачу вибрации от двигателя, проста и надежна, не требует обслуживания.
- Насос имеет ревизионный люк, позволяющий быстро извлечь из проточной части посторонний предмет.
- Самовсасывание насоса позволяет оперативно начать работу.
- Специальные окна в раме являются удобным решением для транспортировки ДНА погрузчиком.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Агрегаты типа ДНА предназначены для перекачивания бытовых и промышленных загрязнённых жидкостей: фекальных и сточных вод, промышленных стоков с водородным показателем рН=6,0...9,0, плотностью до 1100 кг/м³ и температурой до 70°С.
Допускается перекачивание жидкостей с содержанием различных неабразивных взвешенных частиц максимальным размером до 50 мм и концентрацией до 2% по массе, а также абразивных взвешенных частиц не более 1% по объёму размером до 5 мм и микротвердостью не более 9000 МПа.
Дизельные насосные агрегаты применяются при строительстве промышленных и жилых сооружений для осушения котлованов, траншей, теплотрасс, а также для откачки фекальных жидкостей, сточных вод и промышленных отходов из колодцев и выгребных ям.
Агрегаты относятся к изделиям вида 1 — восстанавливаемые — по ГОСТ 27.003-2016.
Условное обозначение дизельного насосного агрегата:
| Иртыш | ДНА | 260 | 52 | НС | 5 | 1201 | Д245С | 79 | 2200 | К1 | С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
1 – Серия – Иртыш;
2 – Тип агрегата: ДНА – дизельный насосный агрегат;
3 – Номинальный расход агрегата – м³/ч;
4 – Номинальный напор агрегата – м;
5 – Насос самовсасывающий;
6 – Тип рабочего колеса: 1, 2, 3 и т.д. – одно-, двух- и т.д. канальное закрытое рабочее колесо;
7 – Исполнение и/или комплектация, изготавливаемая по специальному заказу;
8 – Марка установленного двигателя;
9 – Полезная мощность двигателя;
10 – Номинальная частота вращения вала двигателя;
11 – Вариант исполнения: К1 – капот двигателя;
12 – Исполнение: С – сани, полозья, лыжи.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры дизельного насосного агрегата
| Наименование | Марка / Значение |
|---|---|
| Дизельный насосный агрегат | ДНА 260/52.НС5.1201.Д245С.79/2200.К1.С |
| Марка двигателя | Д-245С-1608 |
| Марка насоса | НС5 |
| Подача, м³/ч | 260 |
| Напор, м | 52 |
| Номинальная мощность двигателя, кВт | 79 |
| Частота вращения вала двигателя, с⁻¹ (об/мин) | 36,6 (2200) |
| Масса агрегата, кг, не более | 1760 |
| Габаритные размеры агрегата, мм (ДхШхВ) | 2785х2200х1219 |
| Допускаемый кавитационный запас, не более, м | 7,0 |
| Ёмкость топливного бака, л | 200 |
КОМПЛЕКТНОСТЬ
В комплект поставки дизельного насосного агрегата входит:
- Дизельный насосный агрегат.
- Руководство по эксплуатации (паспорт) на дизельный насосный агрегат.
- Руководство по эксплуатации и гарантийный талон на дизель Д-245С-1608.
- Паспорт/руководство по эксплуатации на насос.
- Руководство по эксплуатации и гарантийный талон на подогреватель предпусковой дизельный 14TC-Mini-12-GP.
- Техническое описание и руководство по эксплуатации манометров, мановакуумметров, вакуумметров, напоромеров, тягонапоромеров и тягомеров ФТ.
- Инструкция по эксплуатации на высокоэластичную муфту с резинометаллическим торообразным упругим элементом ВМ-5.
- Огнетушитель и технический паспорт.
- ЗИП согласно документации на дизель Д-245С-1608.
Примечание: комплект поставки может корректироваться по дополнительному договору.

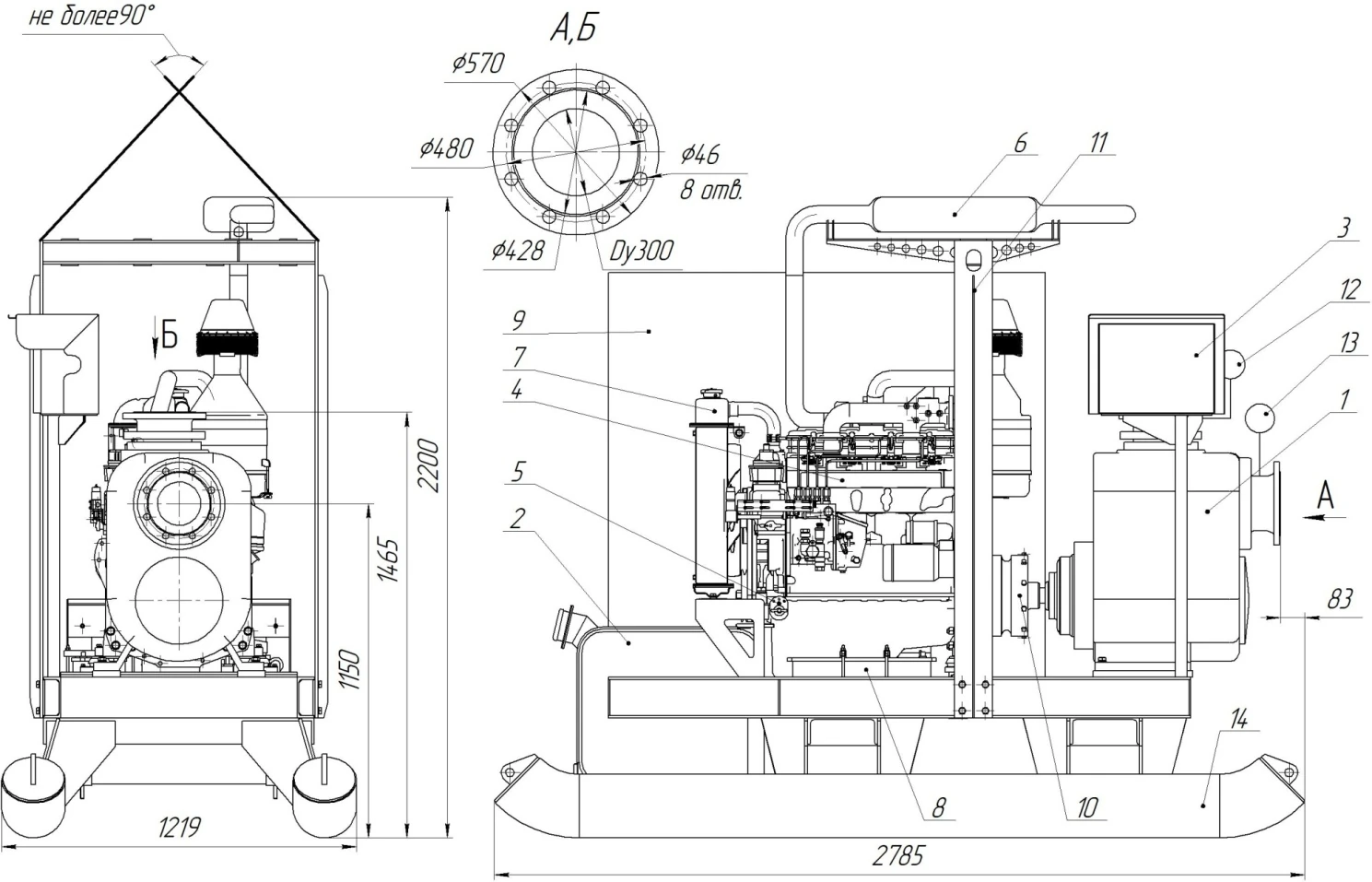

Габаритно-присоединительный чертеж
1. Насос самовсасывающий; 2. Топливный бак; 3. Шкаф управления; 4. Дизельный двигатель; 5. Выключатель массы; 6. Система выпуска отработавших газов с глушителем выхлопа; 7. Радиатор; 8. АКБ; 9. Капот; 10. Муфта; 11. Грузоподъемная ручка; 12. Манометр; 13. Мановакуумметр; 14. Рама.

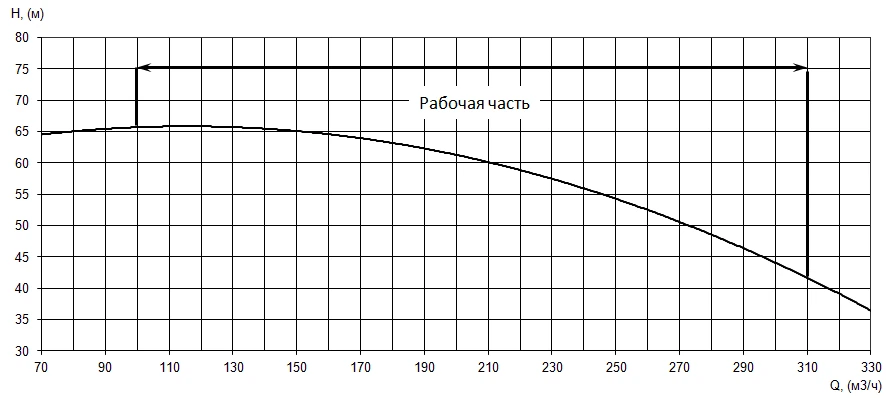

Рабочие характеристики насоса
Параметры приведены при частоте вращения вала дизеля 2190 об/мин.
