Погружной насос Иртыш ПФС 50/125.98-1,1/2-016

Погружной насос Иртыш ПФС 50/125.98-1,1/2-016

Цена по запросу
  • Описание
  • Характеристики
  • Документация

Расшифровка обозначения

Насос ПФС 50/125.98-1,1/2-016:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм;
98 - фактический диаметр рабочего колеса, мм;
- без обозначения,  стандартная длина кабеля 10 метров;
1,1 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
1 - в комплекте шкаф защиты и ручного управления;
6 - насос с датчиками температуры в обмтках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.1,1.6-31.
Исполнение шкафа защиты, поставляемого в комплекте с насосом:
ручного управления

Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!

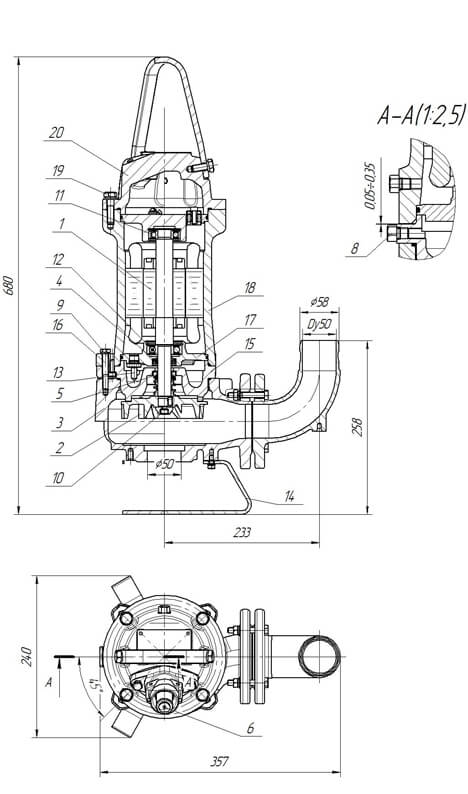

Габаритные размеры

gabaritnye razmery

Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Манжета;
5. Торцовое уплотнение;
6. Встроенный кабель;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления корпуса камеры и корпуса электродвигателя к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления крышки верхней к корпусу электродвигателя;
20. Крышка верхняя.

Параметры рабочей точки

Производительность, Q

 7 м³/ч

Напор, Н

4 м

Потребляемая мощность в рабочей точке, Nпотр

0,7 кВт

КПД агрегата, η

12 %

Характеристики насоса

Вариант монтажа насоса

мобильный погружной

Условный диаметр напорного патрубка, Ду

50 мм

Тип рабочего колеса

вихревое

Фактический диаметр рабочего колеса

98 мм

Рекомендуемая глубина погружения

не более 10 м

Максимальный размер перекачиваемых частиц

40 мм

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность

1,1 кВт

Напряжение

380 В

Частота тока

50 Гц

Номинальный ток

2,6 А

Число полюсов

2

Частота вращения

2730 об/мин

Сos φ

0,82

КПД эл. двигателя

79

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения

Способ защиты электродвигателя

влаго - термозащита

Степень защиты электродвигателя

IP 68

Длина встроенного электрического кабеля

10 м

Количество жил кабеля

7 шт

Сечение жил

1,5 мм²

Изоляция кабеля

маслостойкая

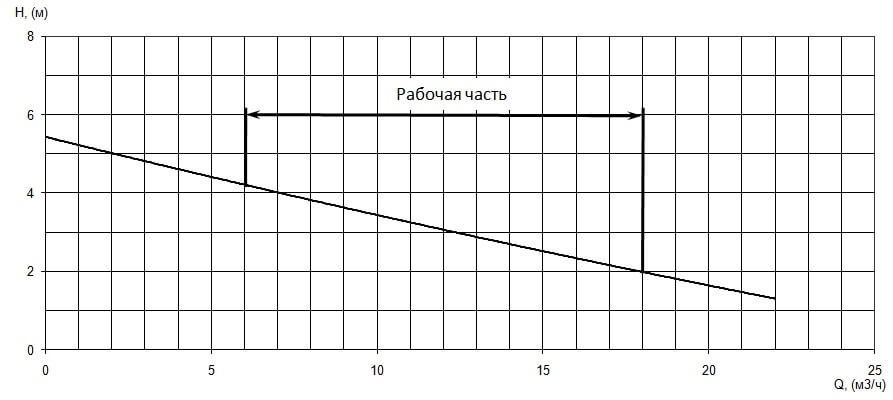

График характеристики напор/подача

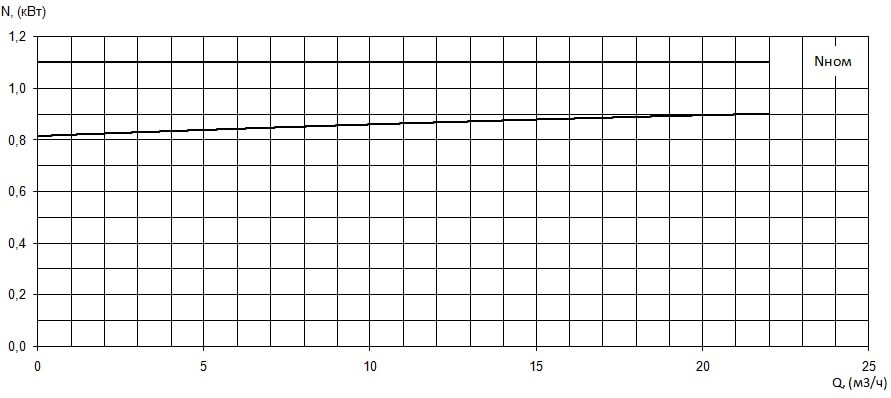

График мощность/производительность

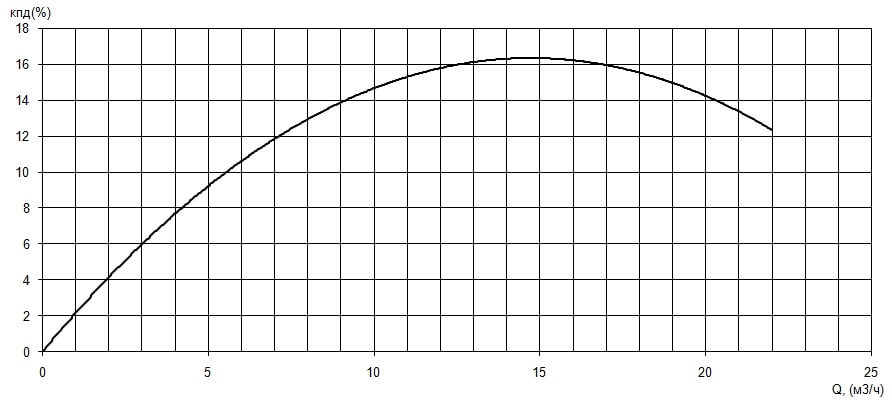

График КПД/производительность

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

45 кг

Упаковка

Габаритный размер упаковки

Длина

500 мм

Ширина

400 мм

Высота

750 мм

Ориентировочная масса оборудования с упаковкой

60 кг

Материал упаковки

картон

Тара

коробка

Модель насоса
ПФ
Расход
7
Напор
4
Тип всасывания
нормальновсасывающие
Вариант монтажа
мобильный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
вихревое
Номинальная мощность, кВт
1,1
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
