Наружный насос Иртыш НФ4 150/540.540-250/4-216 - Описание
- Характеристики
- Видео
Расшифровка маркировки НФ4 150/540.540-250/4-216
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
4 - в насосе установлено четырехканальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
540 - номинальный диаметр рабочего колеса, мм;
540 - фактический диаметр рабочего колеса, мм;
250 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
1 - ручного управления;
6 - влаго-термозащита.
Условия гарантии и шкафы управления
Гарантийный срок 24 месяца предоставляется на насосы Иртыш, укомплектованные шкафами управления Иртыш.
Насос укомплектован шкафом управления Иртыш ШУ1-1.250.6-31

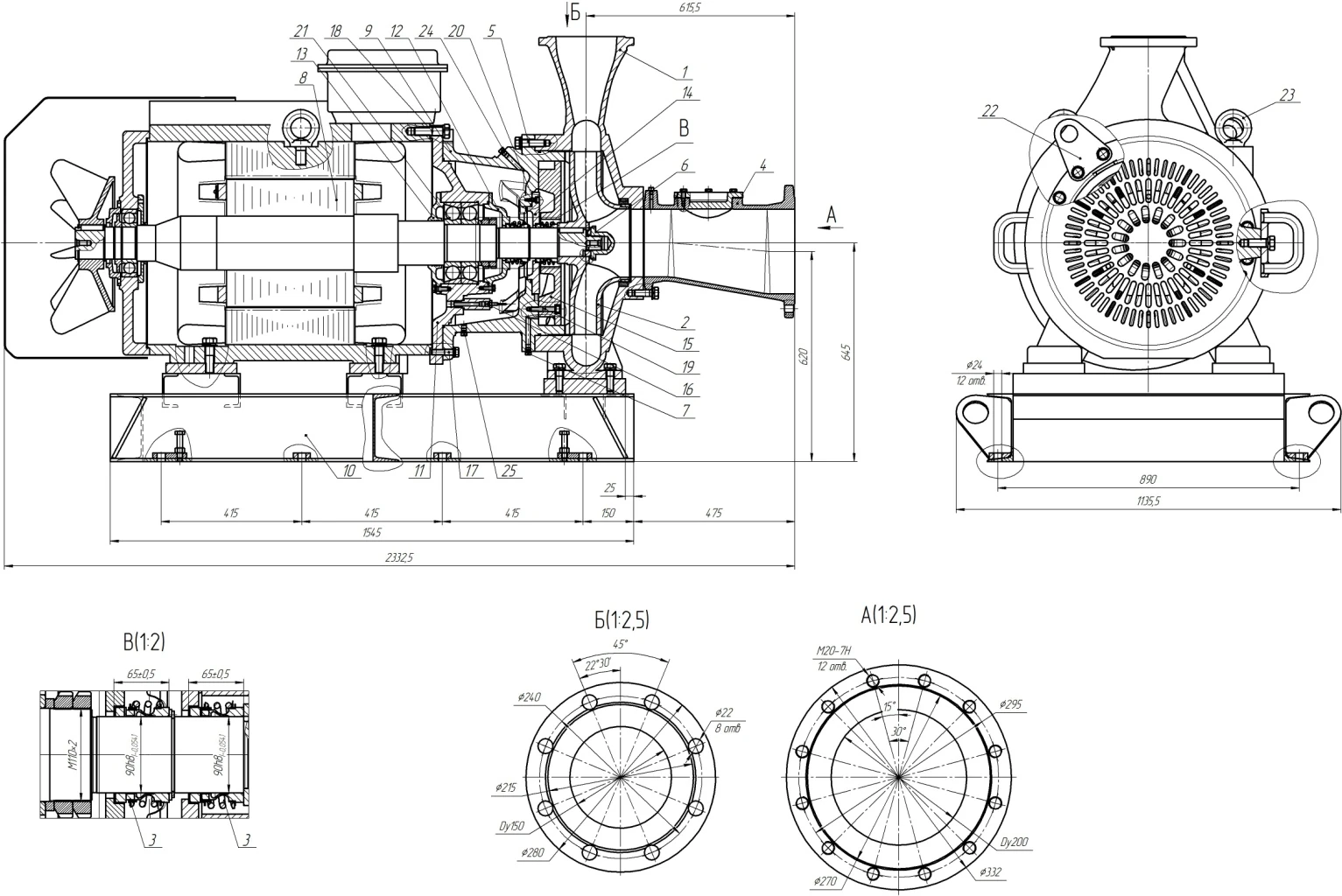

Общий вид и габаритные размеры электронасоса
Перечень основных элементов электронасоса
1. Корпус спиральный;
2. Колесо рабочее;
3. Торцовое уплотнение;
4. Патрубок;
5. Метизы крепления корпуса камеры к корпусу спиральному;
6. Метизы крепления колеса рабочего;
7. Кран Маевского;
8. Электродвигатель;
9. Корпус камеры;
10. Рама;
11. Стакан подшипника;
12. Крышка подшипника;
13. Крышка подшипника верхняя;
14. Крышка камеры;
15. Аппарат направляющий;
16. Датчик влажности;
17. Метизы крепления корпуса камеры к стакану подшипника;
18. Метизы крепления стакана подшипника к корпусу электродвигателя;
19. Метизы крепления аппарата направляющего к корпусу камеры;
20. Метизы крепления крышки камеры к корпусу камеры;
21. Подшипники;
22. Проушина;
23. Рым-болт;
24. Пробка масляной камеры для заливки масла;
25. Пробка масляной камеры для слива масла.
Возможны технические изменения
Параметры рабочей точки
|
Производительность, Q |
450 |
м³/ч |
|
Напор, Н |
95 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
225 |
кВт |
|
КПД агрегата, η |
54 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
200 |
|
Тип рабочего колеса |
четырехканальное |
|
Фактический диаметр рабочего колеса, мм |
540 |
|
Максимальный размер перекачиваемых частиц, мм |
55 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
250 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
467/269 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1487 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
95,3 |
|
Соединение обмоток по схеме |
△/★ |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
влагозащита |
|
Степень защиты электродвигателя |
IP 54 |
|
Класс энергоэффективности |
IE1 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
ручного управления |

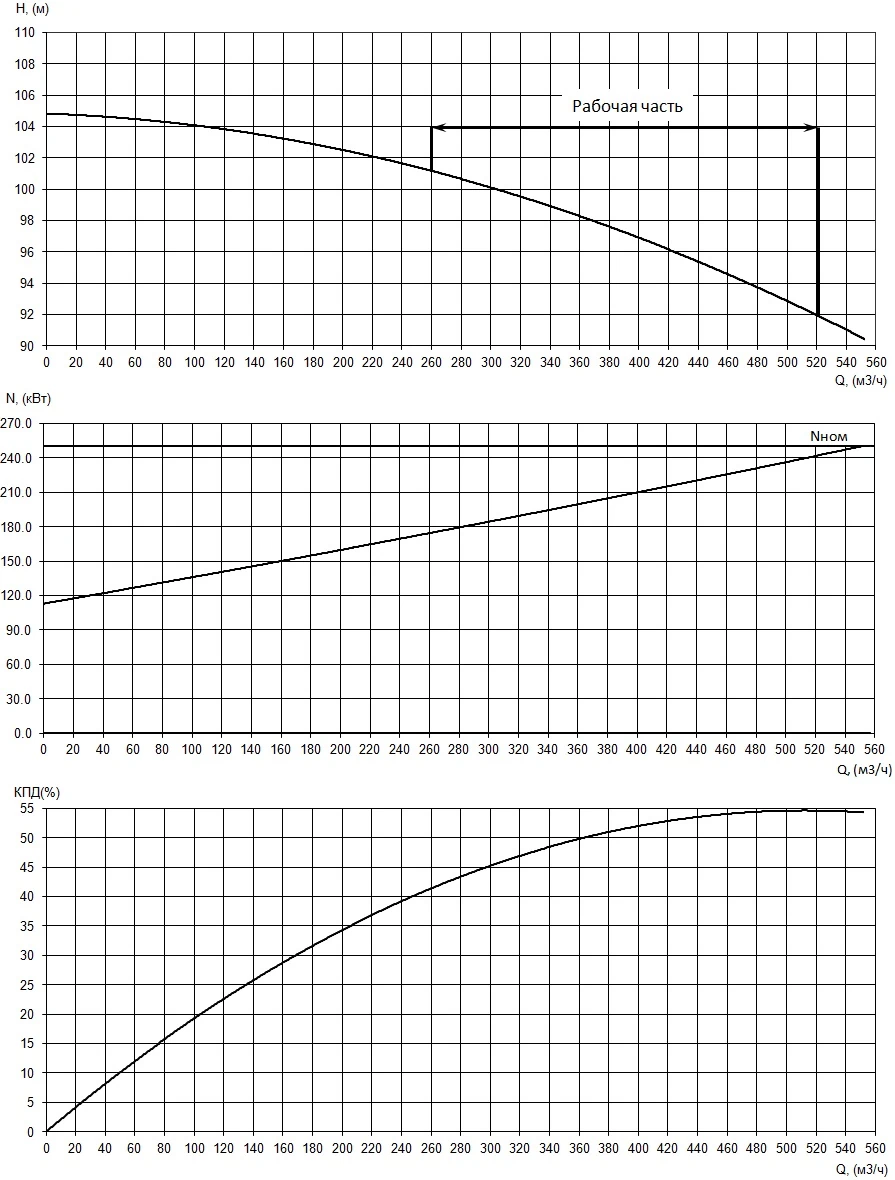

Рабочие характеристики электронасоса
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Расчетная масса, кг |
2500 |
Перечень необходимых защит при эксплуатации электронасосов серии «Иртыш»
Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:
- защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса, информация предоставляется заводом-изготовителем по запросу;
- наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;
- тепловую защиту двигателя;
- контроль порядка чередования фаз;
- контроль повышенного или пониженного напряжения на каждой фазе;
- контроль перегрузки по току;
- контроль перекоса тока по фазам;
- контроль отсутствия одной или более фаз питания;
- контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
- защита от «сухого» хода.
Для работы электронасоса мощностью свыше 3 кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.
Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».
Заказчик ознакомлен с перечнем обязательных защит и несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».
Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
