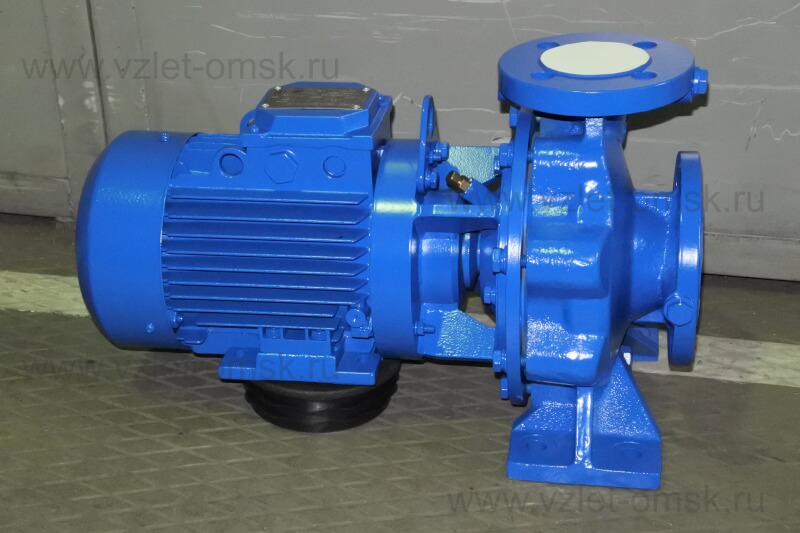

Насос ЦМК 32/160-3/2
- Описание
- Характеристики
Расшифровка обозначения

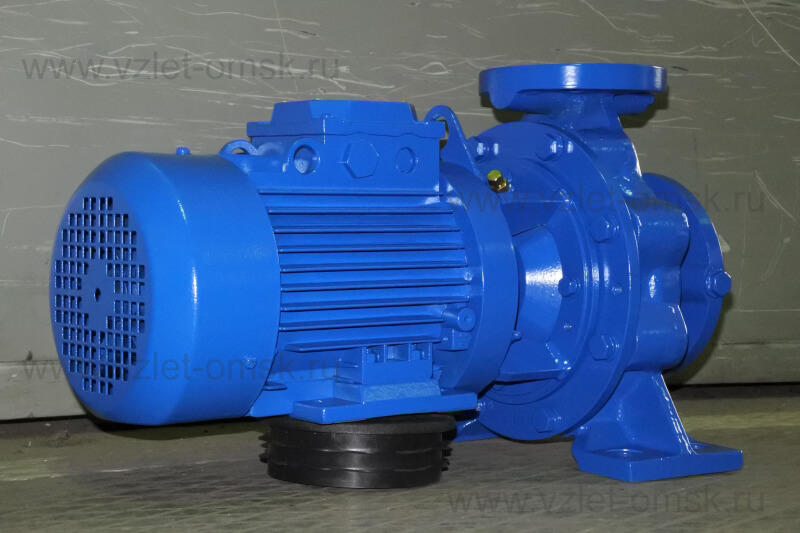

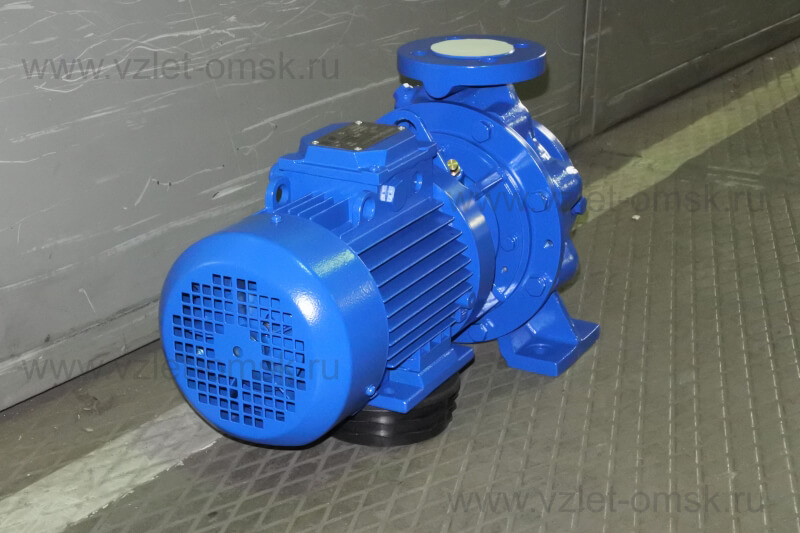

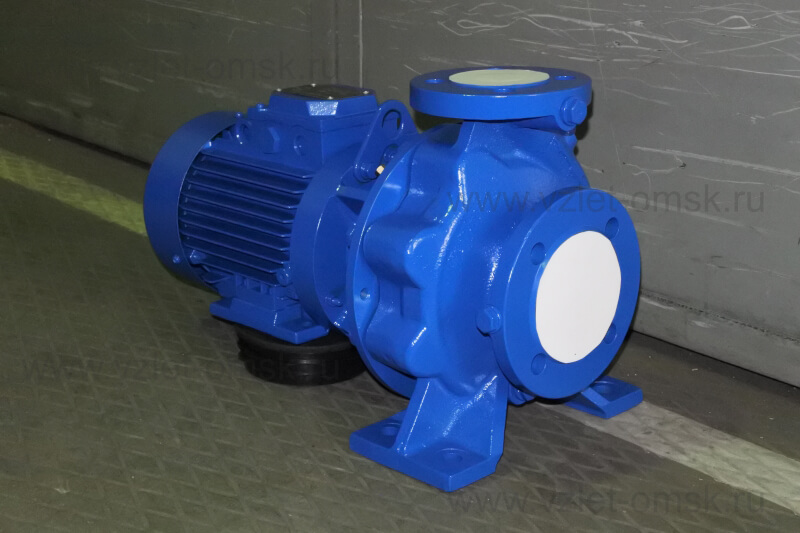

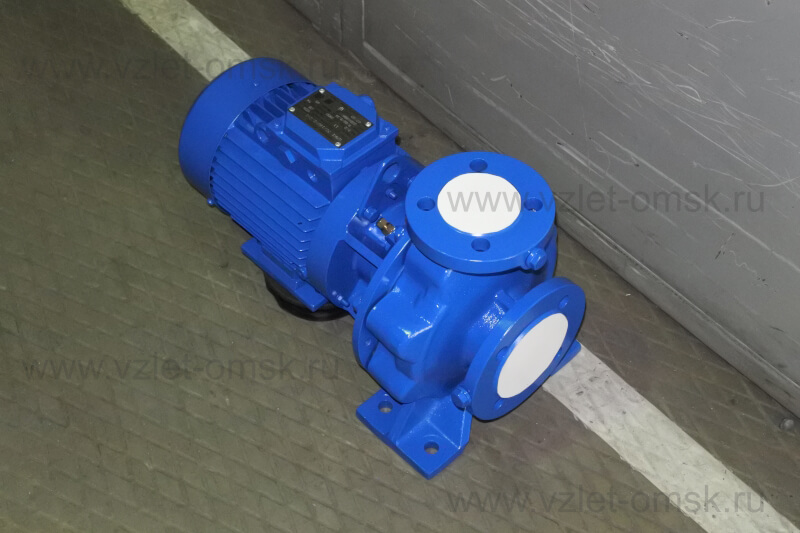

Насос ЦМК 32/160-3/2
Ц - центробежный;
М - моноблочный;
К - консольный;
32 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;

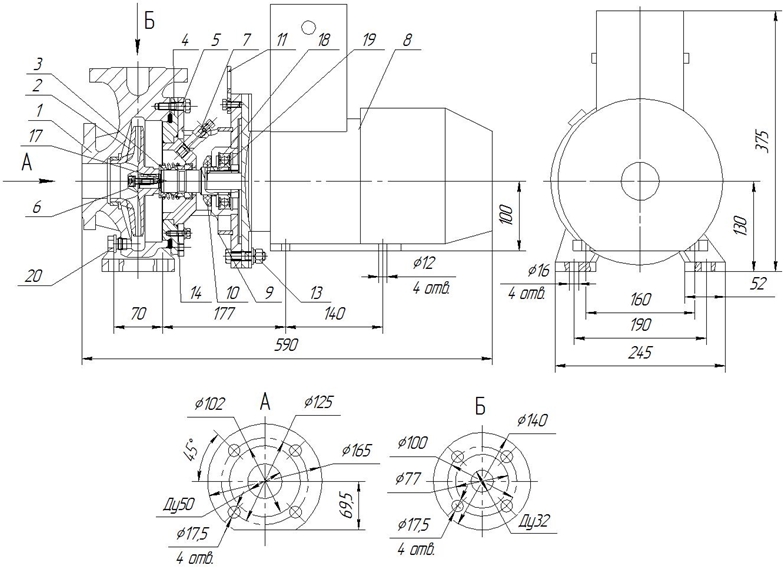

Габаритные размеры
1. Корпус спиральный;
2. Колесо рабочее;
3. Торцовое уплотнение;
4. Фланец;
5. Метизы крепления корпуса спирального к проставке;
6. Метизы крепления колеса рабочего;
7.Кран "Маевского";
8. Электродвигатель;
9. Корпус камеры;
10. Отбойник;
11. Строповочная проушина;
13. Метизы крепления корпуса камеры к электродвигателю;
14. Метизы крепления фланца к проставке;
17. Шпонка;
18. Подшипник;
19. Удлинитель вала;
20. Пробка для слива жидкости из корпуса спирального.

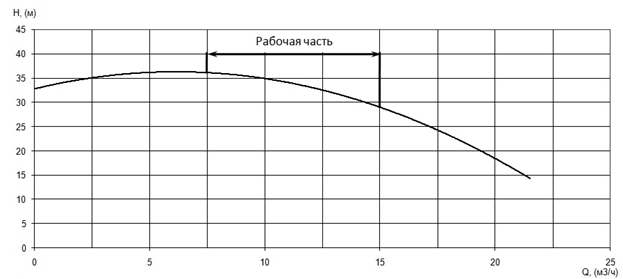

Параметры рабочей точки
|
Производительность, Q |
12,5 |
м³/ч |
|
Напор, Н |
32 |
м |
|

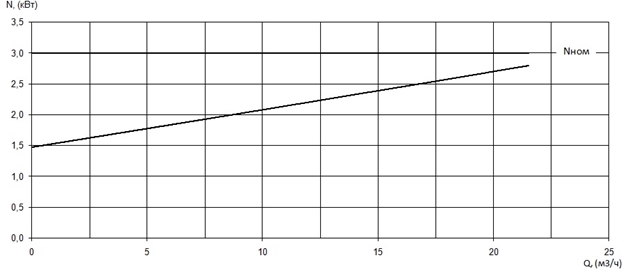

Потребляемая мощность в рабочей точке, Nпотр |
кВт |
|
|

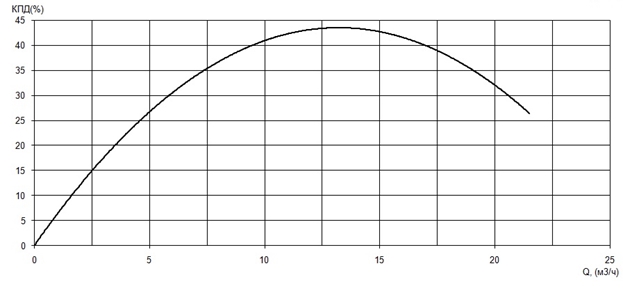

КПД агрегата, η |
% |
Характеристики насоса
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
32 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
3 |
|
Напряжение, В |
220/380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
12,2/7,03 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2850 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
82 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
55 |
