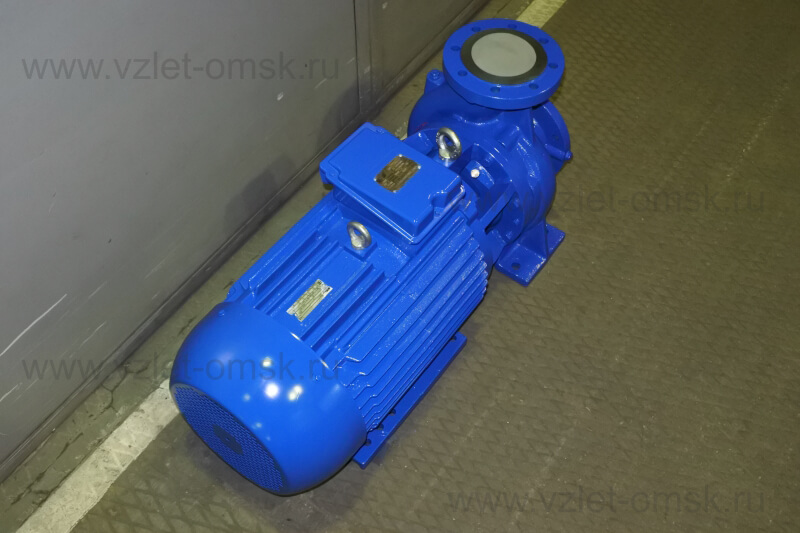

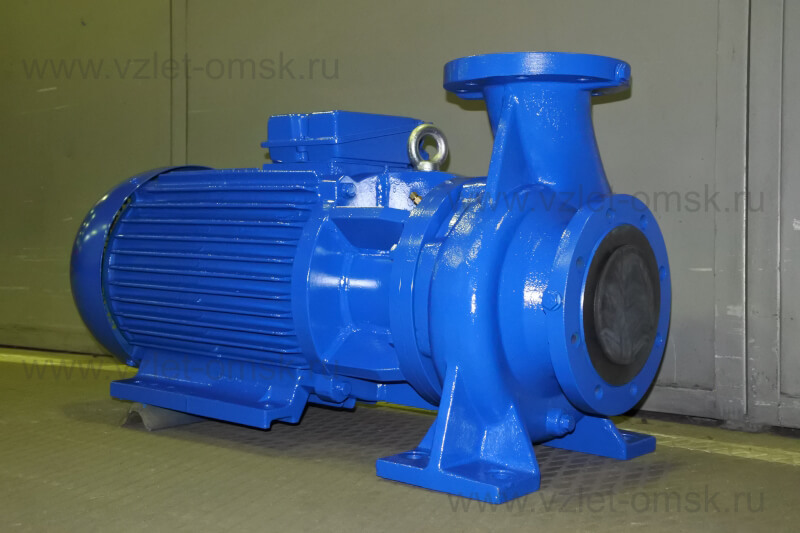

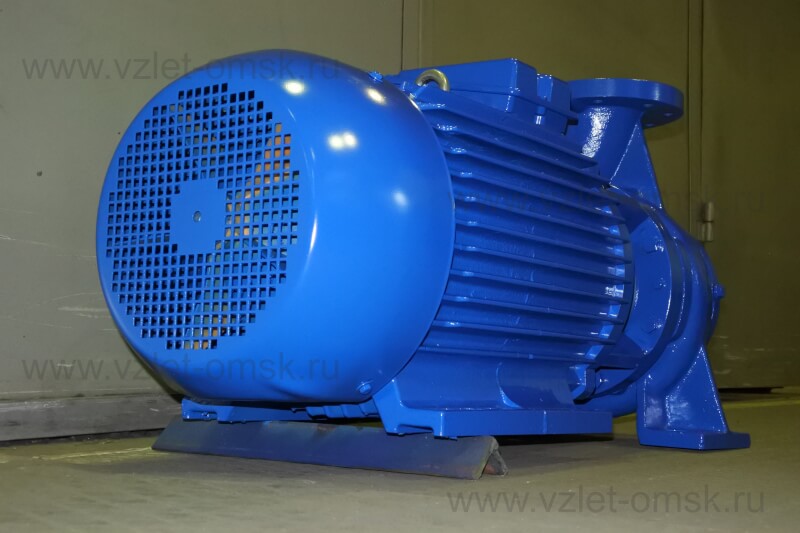

Насос Иртыш ЦМК2 100/200.Ч-30/2
- Описание
- Характеристики
Расшифровка обозначения
Насос ЦМК2 100/200.Ч-30/2:
Ц - центробежный;
М - Моноблочный;
К -консольный;
2 - тип исполнения рабочего колеса;
100 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
Ч - для совместной работы с частотным преобразователем;
30 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

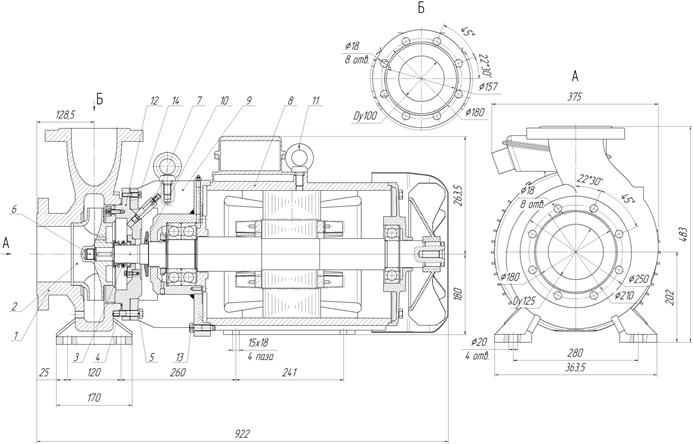

Габаритные размеры
1. корпус спиральный;
2. колесо рабочее;
3. торцовое уплотнение;
4. прокладка;
5. метизы крепления корпуса спирального и фланца проставки;
6. спецболт крепления колеса рабочего;
7. кран Маевского;
8. электродвигатель;
9. проставка.
10. отбойник;
11. рым-болт;
12. фланец;
13. метизы крепления проставки и корпуса электродвигателя;
14. метизы крепления проставки и фланца.

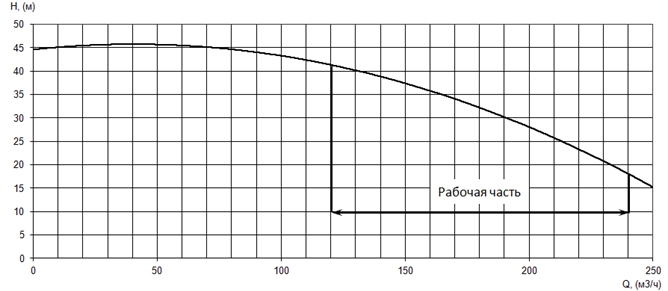

Параметры рабочей точки
|
Производительность, Q |
130 |
м³/ч |
|
Напор, Н |
40 |
м |
|

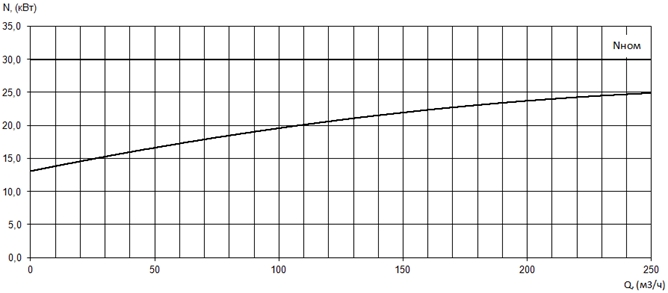

Потребляемая мощность в рабочей точке, Nпотр |
21 |
кВт |
|

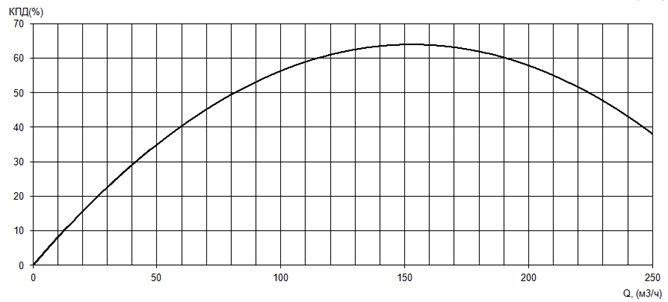

КПД агрегата, η |
62 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
100 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
125 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
30 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
56/32,5 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2945 |
|
Сos φ |
0,89 |
|
КПД эл. двигателя |
91,3 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
260 |
