Насос Иртыш ЦМК2 150/315-37/4 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос Иртыш ЦМК2 150/315-37/4-200:
Ц - центробежный;
М - моноблочный;
К - консольный;
2 - вариант исполнения рабочего колеса;
150 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
37 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа защиты и управления;
0 - без защиты.

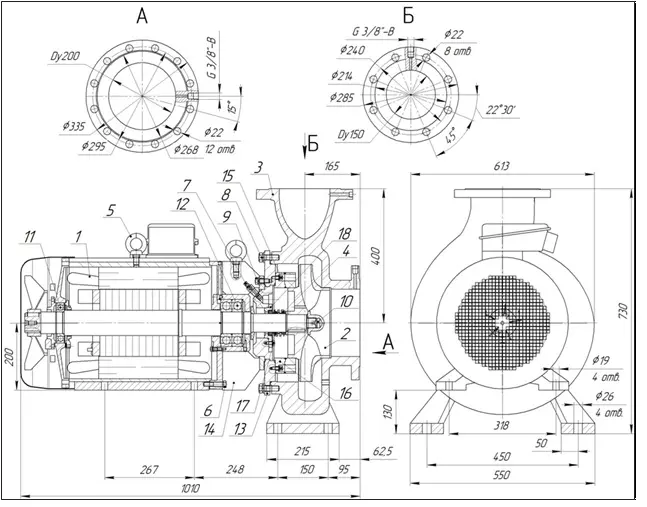

Габаритные размеры
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Рым-болт;
6. Метизы крепления проставки к электродвигателю;
7.Кран "Маевского";
8. Метизы крепления фланца к корпусу спиральному;
9. Метизы крепления проставки к фланцу;
10. Метизы крепления колеса рабочего;
11.Подшипник;
12. Подшипник (-ки);
13. Фланец;
14. Проставка.
Параметры рабочей точки
|
Производительность, Q |
300 м³/ч |
|
Напор, Н |
26 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
32 кВт |
|
КПД агрегата, η |
60 % |
Характеристики насоса
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
200 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
37 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1470 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
92 |
|
Соединение обмоток по схеме |
D |
|
Класс нагревостойкости |
F |
|
Класс энергоэффективности |
IE1 |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
510 |
Гарантия и шкаф управления
На насос без шкафа управления предоставляется гарантия 12 месяцев. Гарантия 24 месяца предоставляется на насосы Иртыш, укомплектованные шкафами управления Иртыш. Шкаф управления контролирует работу насоса по датчикам и защищает электрическую часть.
