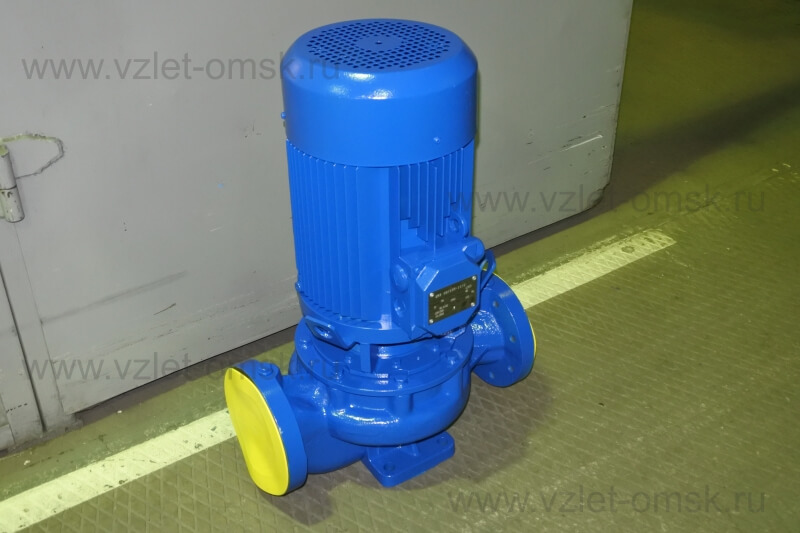

Фотография насоса Иртыш ЦМЛ 80/195-11/2
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос Иртыш ЦМЛ 80/195-11/2:
Ц - центробежный;
М - моноблочный;
Л - линейный;
80 - номинальный диаметр трубного присоединения, мм;
195 - номинальный диаметр рабочего колеса, мм;
11- номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;

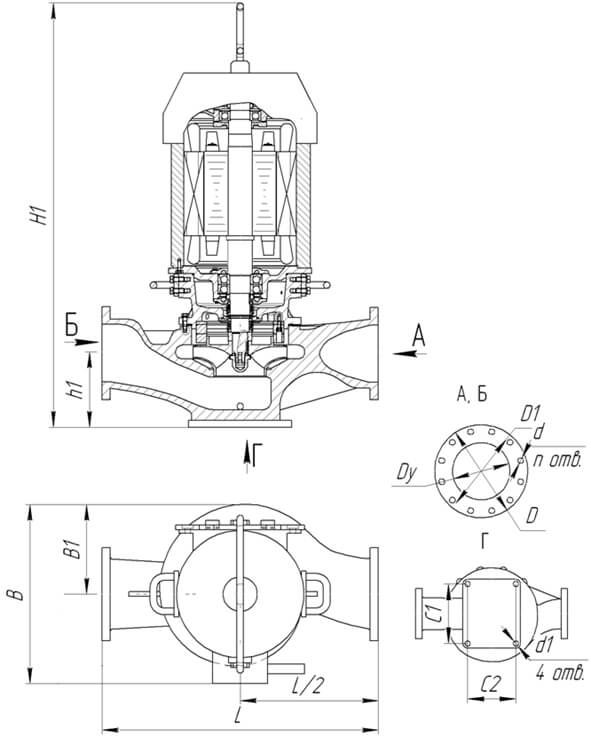

Габаритные размеры
|
Н1 |
h1 |
L |
Dy |
D |
D1 |
Мd |
n |
В |
В1 |
С1 |
С2 |
d1 |
|
660 |
125 |
450 |
80 |
200 |
160 |
М16 |
8 |
295 |
200 |
140 |
100 |
18,5 |
Параметры рабочей точки
|
Производительность, Q |
54 м³/ч |
|

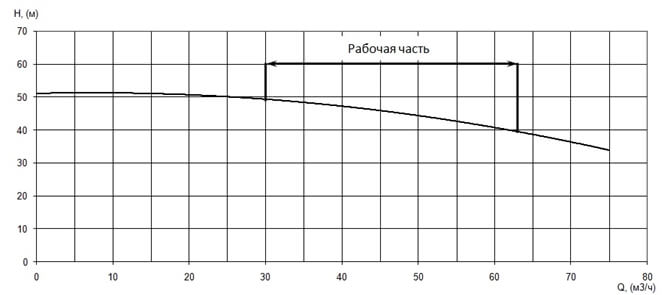

Напор, Н |
42,5 м |
|

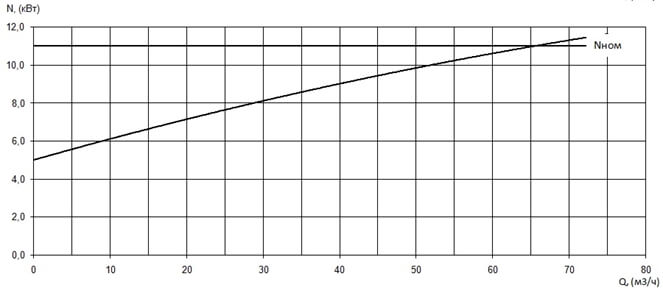

Потребляемая мощность в рабочей точке, Nпотр |
10 кВт |
|

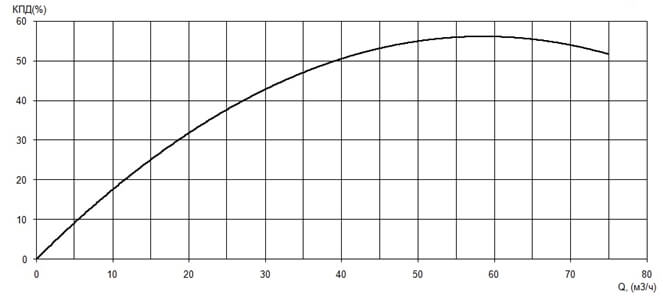

КПД агрегата, η |
56 % |
Характеристики насоса
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного и всасывающего патрубка, Ду, мм |
80 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
38,1 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2862 |
|
Сos φ |
0,86 |
|
КПД эл. двигателя, % |
88 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
115 |
