Расшифровка обозначения
Насос Иртыш ЦНК 200/400.459-200/4-400
Ц - центробежный;
Н - насос;
К -консольный;
200 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
459 - фактический диаметр рабочего колеса, мм;
200 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
4 - горизонтальный, на плите с соединительной муфтой;
0 - без шкафа управления;
0 - без защиты.
Шкаф управления
Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

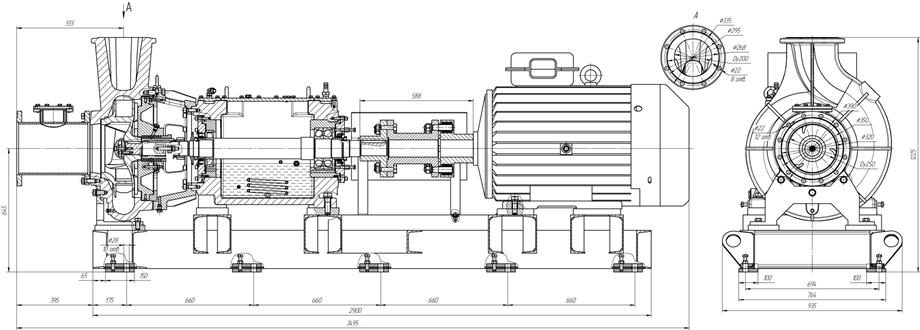

Габаритные размеры

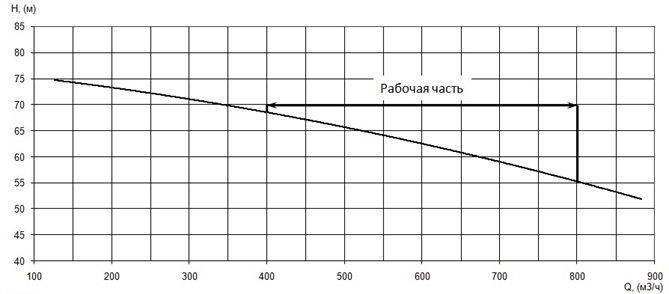

Параметры рабочей точки
|
Производительность, Q |
500 м³/ч |
|
Напор, Н |
66 м |
|

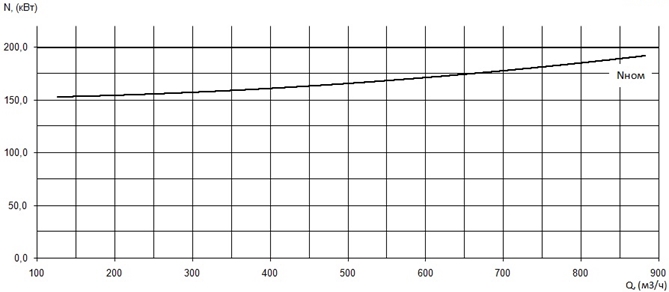

Потребляемая мощность в рабочей точке, Nпотр |
163 кВт |
|

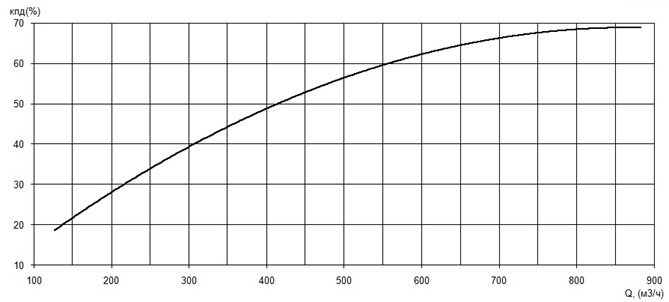

КПД агрегата, η |
57 % |
Характеристики насоса
|
Вариант монтажа насоса |
горизонтальный, на плите с соединительной муфтой; |
|
Условный диаметр напорного патрубка, Ду, мм |
200 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
250 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
200 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
357 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,89 |
|
КПД эл. двигателя |
95,6 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
2500 |
