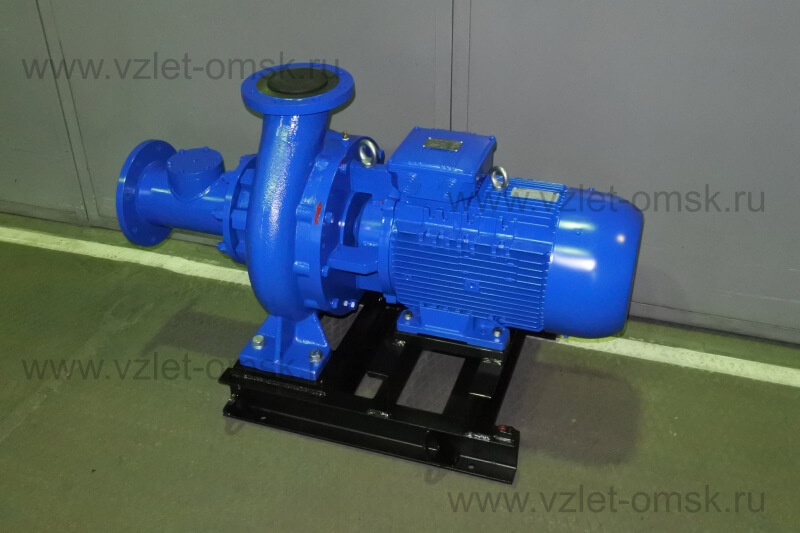

Насос наружный фекальный серии «Иртыш» НФ2 150/315.320-11/6-200
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос НФ2 150/315.320-11/6-200:
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух-канальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
320 - фактический диаметр рабочего колеса, мм;
11 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа управления;
0 - без защиты.
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

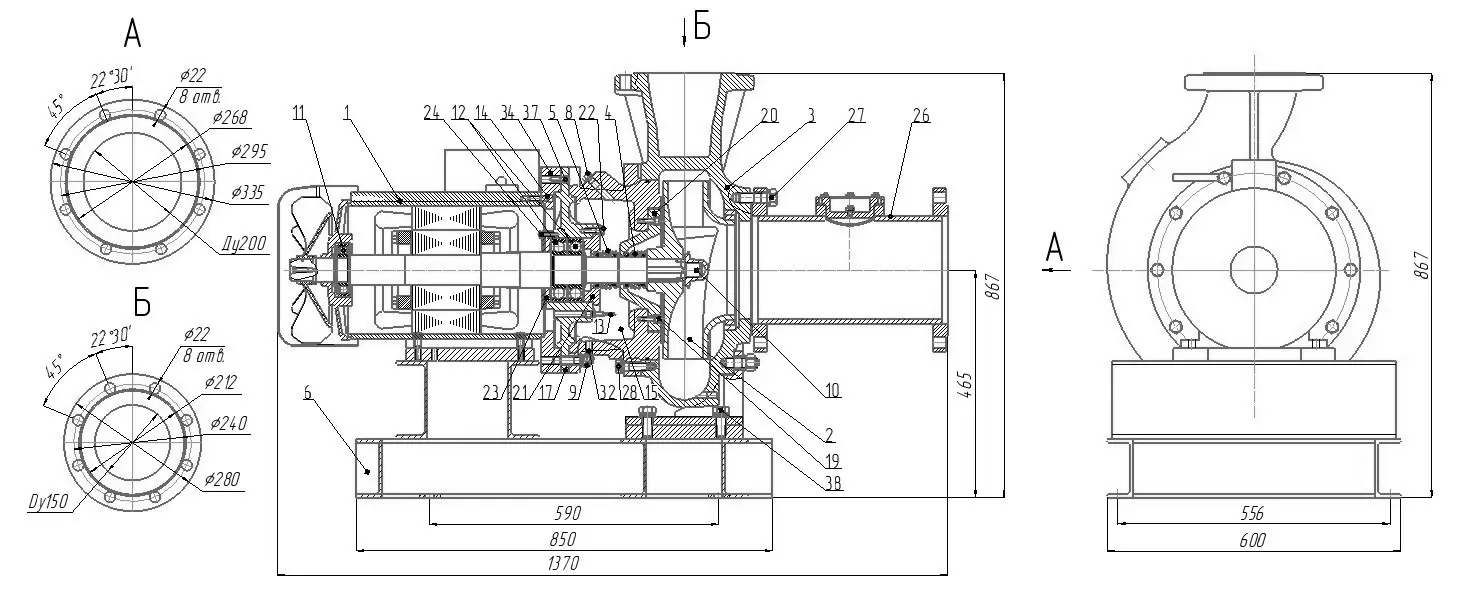

Общий вид и габаритные размеры электронасоса
1. Электродвигатель; 2. Колесо рабочее; 3. Корпус спиральный; 4. Торцовое уплотнение; 5. Торцовое уплотнение; 6. Рама; 8. Пробка масляной камеры для заливки масла; 9. Метизы крепления корпуса камеры и стакана подшипника к проставке эл.двигателя; 10. Метизы крепления колеса рабочего; 11. Подшипник; 12. Подшипник (-ки); 13. Датчик влажности; 14. Метизы крепления проставки эл.двигателя к корпусу электродвигателя; 15. Корпус камеры; 17. Стакан подшипника; 19. Метизы крепления крышки камеры к корпусу камеры;16. Пробка контроля уровня масла;
20. Крышка камеры; 21. Крышка подшипника; 22. Метизы крепления крышки подшипника к стакану подшипника; 23. Крышка подшипника верхняя; 24. Метизы крепления крышки подшипника верхней к стакану подшипника; 25. Пробка масляной камеры для слива масла; 26. Патрубок входной; 27. Метизы крепления патрубка входного к корпусу спиральному; 28. Метизы крепления корпуса камеры к корпусу спиральному ; 32. Пробка для слива воды из корпуса спирального; 34. Проставка электродвигателя; 37. Метизы крепления стакана подшипника к проставке эл.двигателю.; 38. Метизы крепления корпуса спирального к раме.

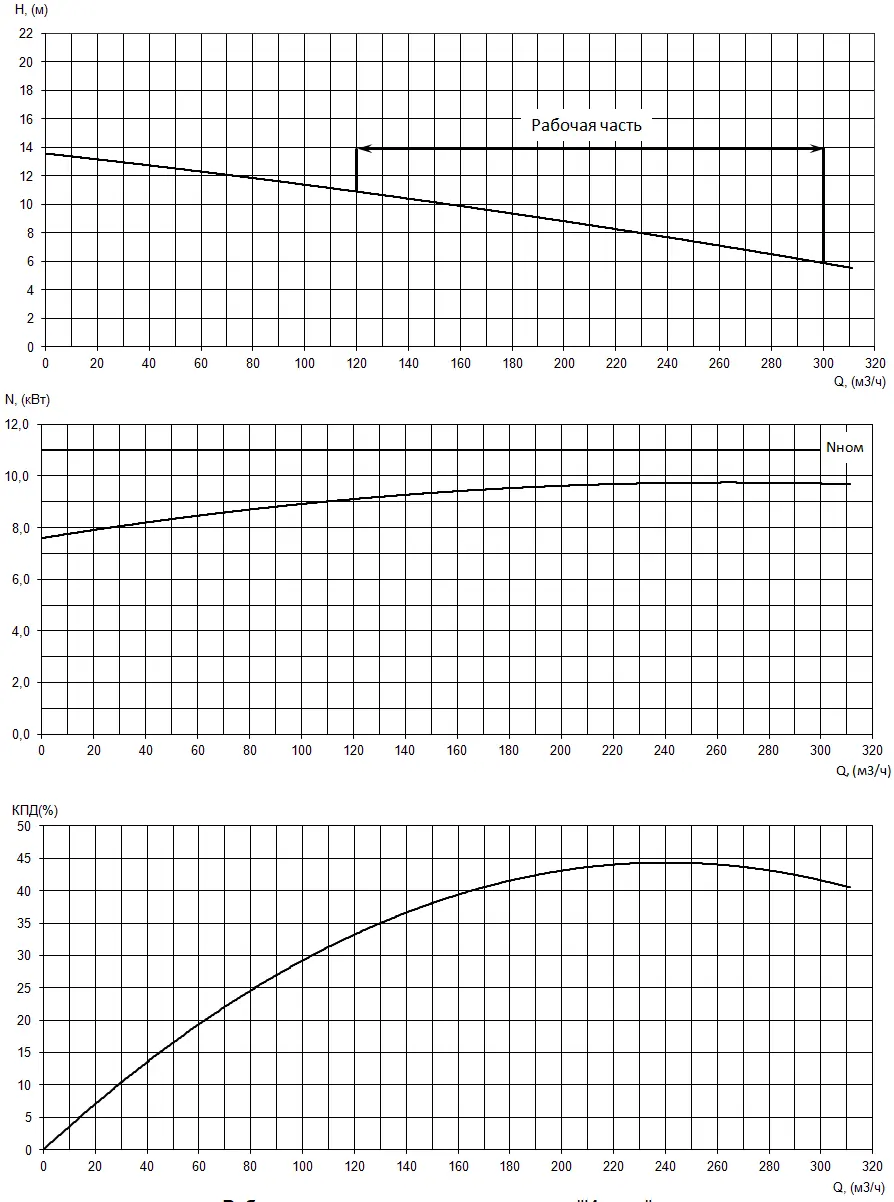

Параметры рабочей точки
|
Производительность, Q |
230 |
м³/ч |
|
Напор, Н |
8 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
9,8 |
кВт |
|
КПД агрегата, η |
44 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
320 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
24,6 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
970 |
|
Сos φ |
0,78 |
|
КПД эл. двигателя |
87 |
|
Соединение обмоток по схеме |
☆ |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
без защиты |
|
Степень защиты электродвигателя |
IP 54 |
|
Класс энергоэффективности |
ie1 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа управления и защиты |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса, кг |
450 |
