Расшифровка обозначения

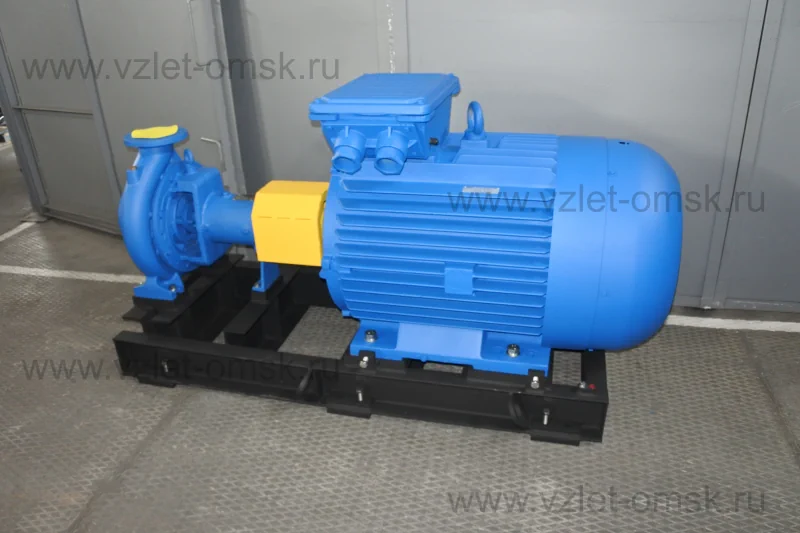

Насос Иртыш ЦНК 250/500.500-400/4-400
Ц - центробежный;
Н - насос;
К - консольный;
250 - номинальный диаметр напорного патрубка, мм;
500 - номинальный диаметр рабочего колеса, мм;
500 - фактический диаметр рабочего колеса, мм;
400 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
4 - горизонтальный, на плите с соединительной муфтой;
0 - без шкафа управления;
0 - без защиты.

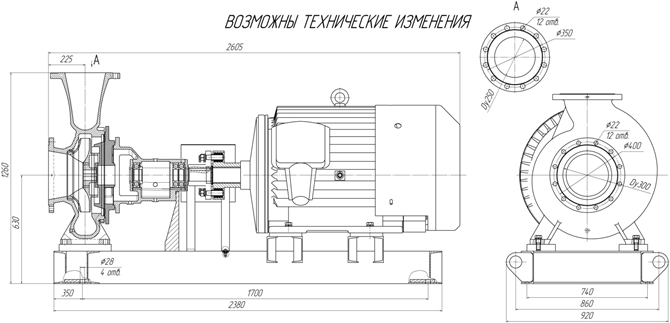

Габаритные размеры
Параметры рабочей точки
|
Производительность, Q |
1200 м³/ч |
|
Напор, Н |
80 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
310 кВт |
Характеристики насоса
|
Вариант монтажа насоса |
горизонтальный, на плите с соединительной муфтой; |
|
Условный диаметр напорного патрубка, Ду, мм |
250 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
300 |
|
Тип рабочего колеса |
многоканальное |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
400 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
707/407 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1450 |
|
Сos φ |
0,9 |
|
КПД эл. двигателя |
95,5 |
|
Соединение обмоток по схеме |
Δ/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
