Насос Иртыш ЦНК 80/160.170.К.Т.Ч-22/2-400 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ЦНК 80/160.170.К.Т.Ч-22/2-400
Ц - центробежный;
Н - насос;
К -консольный;
80 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
170 - фактический диаметр рабочего колеса, мм;
К - нержавеющая проточная часть;
Т - ответные фланцы с метизами и прокладками;
Ч - для совместной работы с частотным преобразователем;
22 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
4 - горизонтальный, на плите с соединительной муфтой;
0 - без шкафа управления;
0 - без защиты.

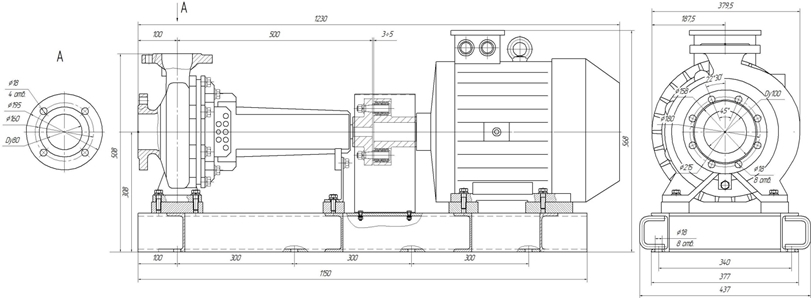

Габаритные размеры

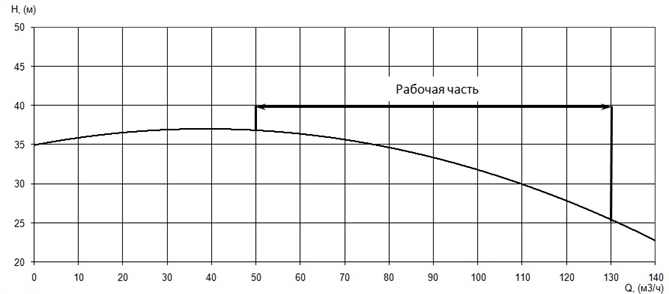

Параметры рабочей точки
|
Производительность, Q |
100 |
м³/ч |
|
Напор, Н |
32 |
м |
|

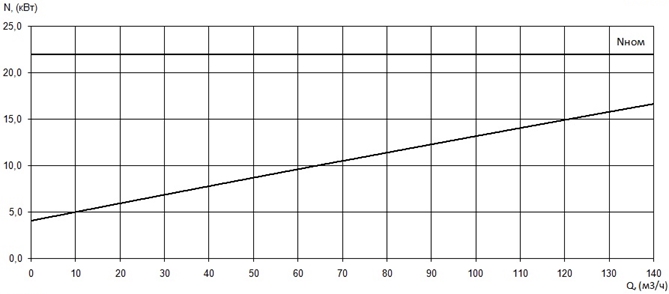

Потребляемая мощность в рабочей точке, Nпотр |
14 |
кВт |
|

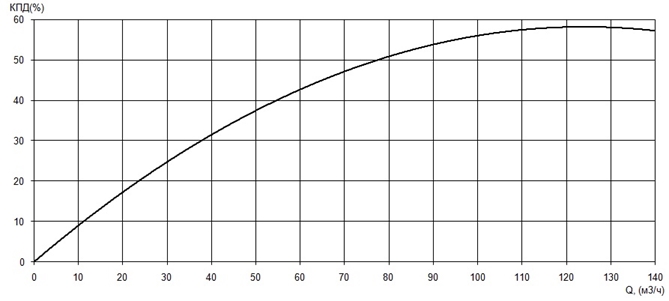

КПД агрегата, η |
56 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
горизонтальный, на плите с соединительной муфтой; |
|
Условный диаметр напорного патрубка, Ду, мм |
80 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
350 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
22 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
41,6 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2930 |
|
Сos φ |
0,89 |
|
КПД эл. двигателя |
90,5 |
|
Соединение обмоток по схеме |
|
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
1700 |
