Высоконапорный насос НВС 12-13 - Описание
- Характеристики
- Видео
Насос НВС 20‑5 предназначен для перекачивания воды в промышленных системах водоснабжения, ирригации и технологических процессах. За счёт номинальной подачи 20 м³/ч и 5 секций обеспечивает средний напор для объектов средней производительности.
- Оптимален для промышленных объектов с расходом до 20 м³/ч.
- Комплектуется общепромышленным или взрывозащищённым электродвигателем.
- Подходит для автоматизированных насосных станций.
| Номинальная подача | 20 м³/ч |
|---|---|
| Количество секций | 5 |
| Исполнение | НВС / НВСК (по запросу) |
| Тип электродвигателя | общепромышленный / взрывозащищённый |
| Перекачиваемая среда | вода, технически чистые жидкости |
Расшифровка обозначения насосов НВС
НВС — центробежный вертикальный многосекционный насос.
20 — номинальная подача насоса, м³/ч.
5 — количество секций.
Насосный агрегат оснащается общепромышленным или взрывозащищённым двигателем.
НВСК - вариант исполнения насоса из нержавеющей стали.

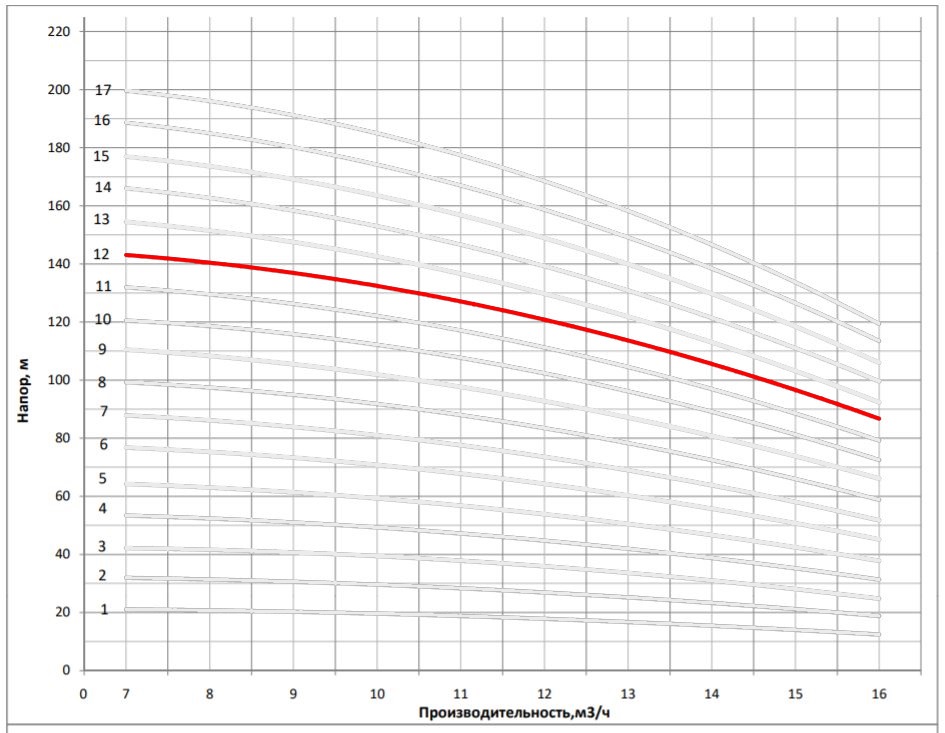

Рабочая характеристика насоса
| Q,(м³/ч) | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Н, (м) | 144 | 140 | 137 | 132 | 127 | 121 | 114 | 106 | 97 | 86 |
КПД насоса
Кавитационный запас
Присоединительные и габаритные размеры
| В1 | В2 | В1+В2 | D1 | D2 | L | L1 | L2 | b | h | Dy | d | d1 | d2 | n | k |
| 815 | 500 | 1315 | 330 | 255 | 300 | 199 | 130 | 90 | 55 | 50 | 80 | 125 | 165 | 4 | 18 |
Вес (кг)
155
Модель насоса
НВС
Расход, м³/ч
12
Напор, м
121
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
11
Охлаждение
охлаждение вентилятором IP54
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
чистая вода
Способ установки
наружный
