Насос погружной шламовый серии Иртыш ПШ4 80/310.310.И-5,5/6-106 Насос погружной шламовый серии Иртыш ПШ4 80/310.310.И-5,5/6-106
- Описание
- Характеристики
- Видео
Основные параметры
Расход: от 20 до 65 м³/ч
Напор: от 13,5 до 15,5 м.в.с.
Артикул (Код для заказа): уточняется при заказе оборудования
Расшифровка обозначения
ПШ4 80/310.310.И-5,5/6-106:
П - погружной электродвигатель без принудительного охлаждения;
Ш - гидравлическая часть насоса предназначена для перекачивания промышленных жидкостей;
4 - в насосе установлено четырёхканальное рабочее колесо;
80 - номинальный диаметр напорного патрубка, мм;
310 - номинальный диаметр рабочего колеса, мм;
310 - фактический диаметр рабочего колеса, мм;
И - материал рабочей части износостойкий чугун;
- без обозначения, стандартная длина кабеля 10 метров;
5,5 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
1 - на опускном устройстве;
0 - без шкафа защиты и управления;
6 - влаго-термозащита.
Условия гарантии и шкафы управления
На насос без шкафа управления предоставляется гарантия 12 месяцев.
Гарантийный срок 24 месяца предоставляется на насосы Иртыш, укомплектованные шкафами управления Иртыш.
Шкаф управления Иртыш контролирует работу насоса по датчикам, установленным в основных узлах насоса Иртыш, и обеспечивает необходимую защиту электрической части, что гарантирует длительную и безаварийную работу насоса.
Для работы в автоматическом режиме насос или группу насосов мощностью более 3 кВт необходимо подключать через плавный пуск или частотный регулятор.
Для эксплуатации насоса в автоматическом режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш ПШ4 80/310.310.И-5,5/6-136.
Для эксплуатации насоса в ручном режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш ПШ4 80/310.310.И-5,5/6-116.

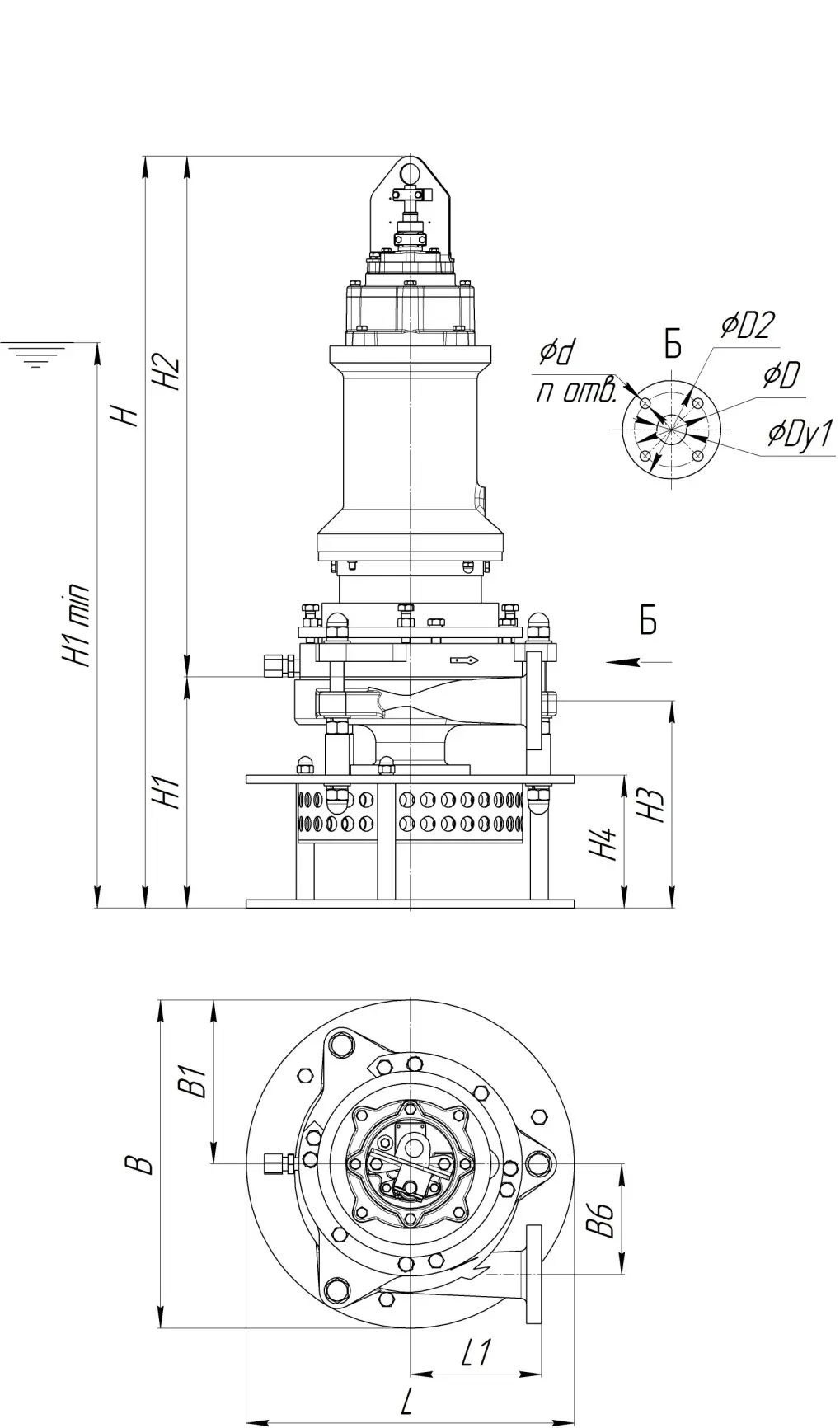

Общий вид и габаритные размеры электронасоса
Возможны технические изменения.
Габаритные размеры (ПШ4 80/310.310.И-5,5/6-006)
| L | L1 | B | B1 | B6 | H | H1 | H2 | H3 | h2 | H1min | Dy1 | D | D2 | d | n |
| 530 | 250 | 530 | 265 | 187 | 1260 | 390 | 870 | 347,5 | 223 | 945 | 80 | 150 | 190 | 18 | 4 |

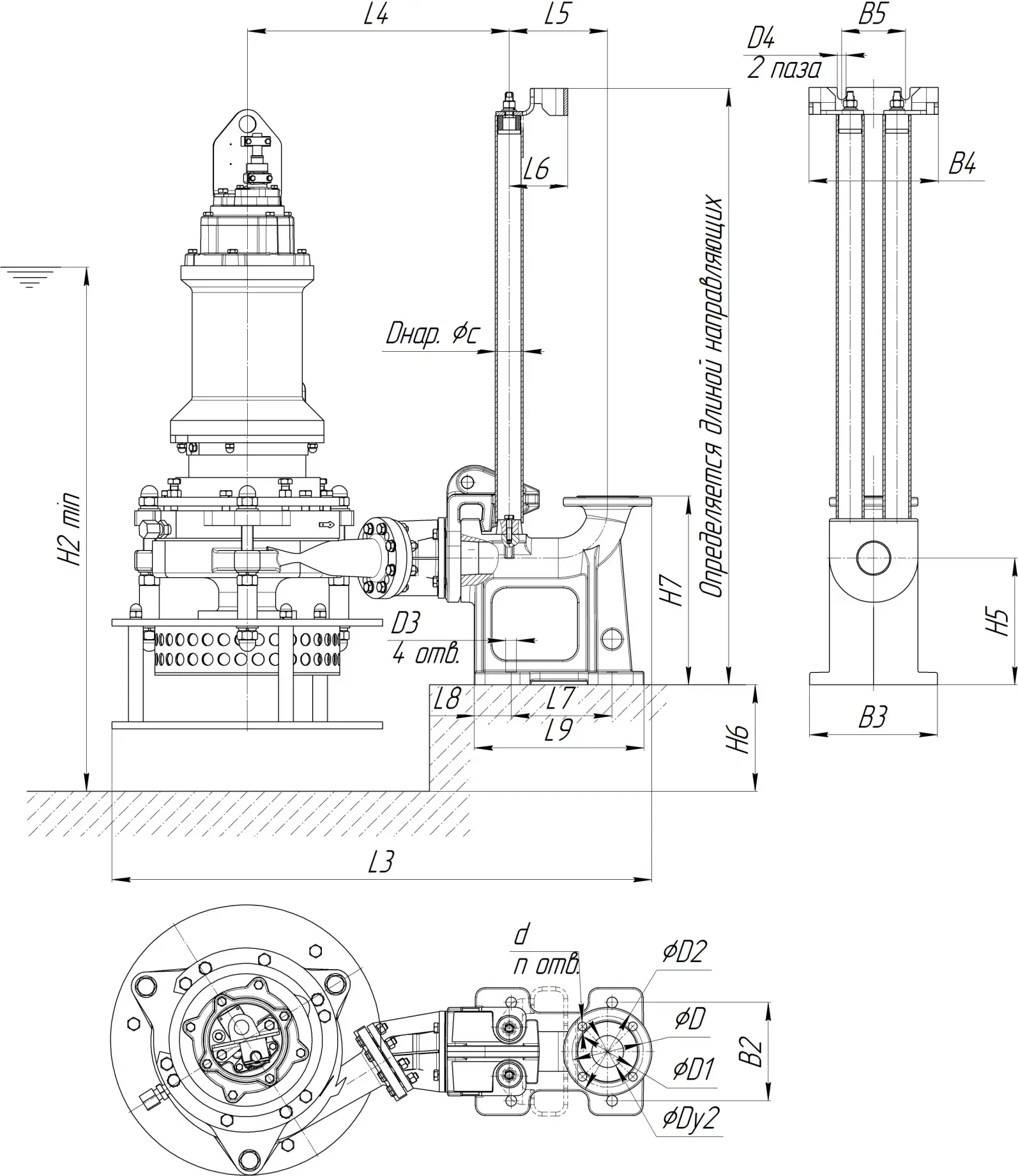

Общий вид и габаритные размеры электронасоса
Возможны технические изменения.
Габаритные размеры (ПШ4 80/310.310.И-5,5/6-106)
| Dy2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | B2 | B3 | B4 | B5 | H5 | H6 | H7 | D3 | D4 | c | H2min |
| 100 | 851 | 580 | 214 | 119 | 230 | 94 | 410 | 200 | 260 | 263 | 130 | 290 | 215 | 474 | 22 | 18 | 57 | 1070 |
Параметры рабочей точки
| Производительность, Q | 40 | м³/ч |
| Напор, Н | 15 | м |
| Потребляемая мощность в рабочей точке, Nпотр | 3,1 | кВт |
Характеристики насоса
| Вариант монтажа насоса | на опускном устройстве |
| Условный диаметр напорного патрубка, Ду, мм | 80 |
| Тип рабочего колеса | четырехканальное |
| Фактический диаметр рабочего колеса, мм | 310 |
| Рекомендуемая глубина погружения, м | не более 10 |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун ВЧ50 |
| Материал корпуса спирального | чугун ВЧ50 |
Параметры электродвигателя
| Номинальная мощность, кВт | 5,5 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 13,05 |
| Число полюсов | 6 |
| Частота вращения, об/мин | 950 |
| Сos φ | 0,76 |
| КПД эл. двигателя | 84 |
| Соединение обмоток по схеме | ✻ |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения |
| Способ защиты электродвигателя | влаго-термозащита |
| Степень защиты электродвигателя | IP 68 |
Рабочие характеристики насоса
Кабель питания
| Длина встроенного электрического кабеля, м | 10 |
| Количество жил кабеля, шт. | по факту заказа |
| Сечение жил, мм² | по факту заказа |
| Изоляция кабеля | маслостойкая |
Исполнение шкафа защиты, поставляемого в комплекте с насосом: без шкафа защиты и управления
Ресурсы
| Средняя наработка на отказ, часов, не менее | 7000 |
| Средний ресурс до главного техобслуживания, часов, не менее | 20000 |
| Средний срок службы, лет, не менее | 20 |
Перечень необходимых защит при эксплуатации электронасосов серии «Иртыш»
Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:
- защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса (информация предоставляется заводом изготовителем по запросу);
- наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;
- тепловую защиту двигателя;
- контроль порядка чередования фаз;
- контроль повышенного или пониженного напряжения на каждой фазе;
- контроль перегрузки по току;
- контроль перекоса тока по фазам;
- контроль отсутствия одной или более фаз питания;
- контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
- защита от «сухого» хода.
Для работы электронасоса мощностью свыше 3кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.
Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».
Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
