Насос погружной шламовый серии Иртыш ПШ4 80/435.435.И-75/4-016 Насос погружной шламовый серии Иртыш ПШ4 80/435.435.И-75/4-016
- Описание
- Характеристики
- Видео
Основные параметры
Насос погружной шламовый серии «Иртыш» ПШ4 80/435.435.И-75/4-016
Расход: от 50 до 130 м³/ч
Напор: от 64 до 72 м.в.с.
Артикул (Код для заказа): уточняется при заказе оборудования
Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!
Насос укомплектован шкафом управления Иртыш ШУ1-1.75.6-31
Расшифровка обозначения
Насос погружной шламовый серии «Иртыш» типа ПШ4 80/435.435.И-75/4-016:
П - погружной электродвигатель без принудительного охлаждения;
Ш - гидравлическая часть насоса предназначена для перекачивания промышленных жидкостей;
4 - в насосе установлено четырёхканальное рабочее колесо;
80 - номинальный диаметр напорного патрубка, мм;
435 - номинальный диаметр рабочего колеса, мм;
435 - фактический диаметр рабочего колеса, мм;
И - материал рабочей части износостойкий чугун;
- без обозначения, стандартная длина кабеля 10 метров;
75 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
0 - мобильно погружной;
1 - ручного управления;
6 - влаго-термозащита.
Общий вид и габаритные размеры электронасоса серии «Иртыш» ПШ4 80/435.435.И-75/4-016
Возможны технические изменения.
Габаритные размеры (ПШ4 80/435.435.И-75/4-016)
| L | L1 | B | B1 | B6 | H | H1 | H2 | H3 | H4 | H1min | Dy1 | D | D2 | d | n |
| 780 | 335 | 790 | 395 | 250 | 1870 | 440 | 1430 | 390 | 130 | 1340 | 80 | 160 | 200 | 18 | 8 |

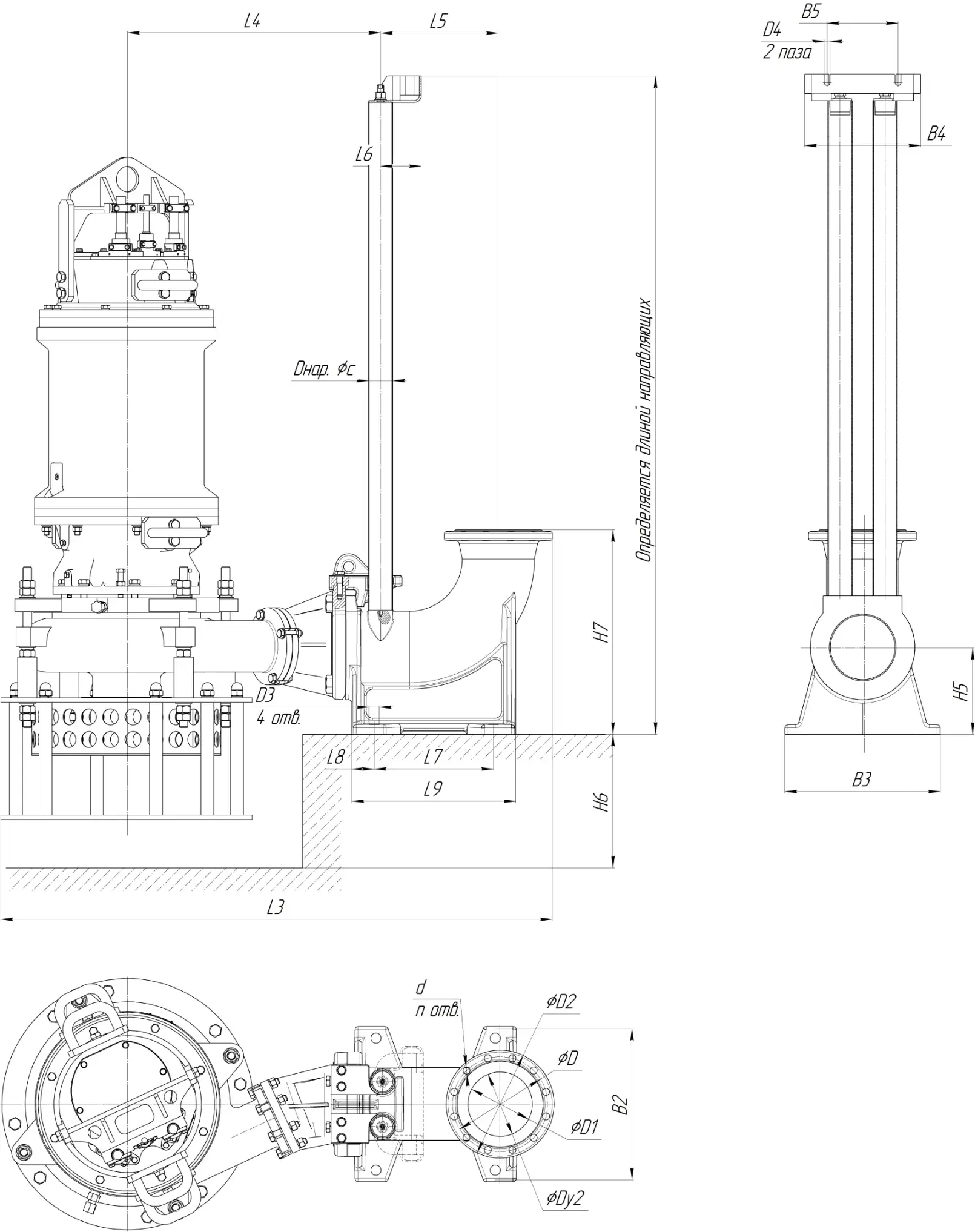

Общий вид и габаритные размеры электронасоса серии «Иртыш» ПШ4 80/435.435.И-75/4-116
Возможны технические изменения.
Габаритные размеры (ПШ4 80/435.435.И-75/4-116)
| Dy2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | B2 | B3 | B4 | B5 | H5 | H6 | H7 | D3 | D4 | c | H2min |
| 200 | 1585 | 1135 | 365 | 126,5 | 370 | 70 | 510 | 410 | 482 | 360 | 220 | 270 | 415 | 635 | 32 | 18 | 76 | 1685 |
Параметры рабочей точки
| Производительность, Q | 120 | м³/ч |
| Напор, Н | 66 | м |
| Потребляемая мощность в рабочей точке, Nпотр | 41 | кВт |
Характеристики насоса
| Вариант монтажа насоса | мобильно погружной |
| Условный диаметр напорного патрубка, Ду, мм | 80 |
| Тип рабочего колеса | четырехканальное |
| Фактический диаметр рабочего колеса, мм | 435 |
| Рекомендуемая глубина погружения, м | не более 10 |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун ВЧ50 |
| Материал корпуса спирального | чугун ВЧ50 |
Параметры электродвигателя
| Номинальная мощность, кВт | 75 |
| Напряжение, В | 380/660 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 142/82 |
| Число полюсов | 4 |
| Частота вращения, об/мин | 1485 |
| Сos φ | 0,85 |
| КПД эл. двигателя | 94,3 |
| Соединение обмоток по схеме | Δ/✻ |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения |
| Способ защиты электродвигателя | влаго-термозащита |
| Степень защиты электродвигателя | IP 68 |
Кабель питания
| Длина встроенного электрического кабеля, м | 10 |
| Количество жил кабеля, шт. | по факту заказа |
| Сечение жил, мм² | по факту заказа |
| Изоляция кабеля | маслостойкая |
Исполнение шкафа защиты, поставляемого в комплекте с насосом: ручного управления
Электронасос выполнен в климатическом исполнении УХЛ5* ГОСТ 15150-69 (значение температуры воздуха при эксплуатации +1°С … + 40°С)
Рабочие характеристики насоса серии «Иртыш» ПШ4 80/435.435.И-75/4
Ресурсы
| Средняя наработка на отказ, часов, не менее | 7000 |
| Средний ресурс до главного техобслуживания, часов, не менее | 20000 |
| Средний срок службы, лет, не менее | 20 |
Перечень необходимых защит при эксплуатации электронасосов серии «Иртыш»
Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:
- защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса (информация предоставляется заводом изготовителем по запросу);
- наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;
- тепловую защиту двигателя;
- контроль порядка чередования фаз;
- контроль повышенного или пониженного напряжения на каждой фазе;
- контроль перегрузки по току;
- контроль перекоса тока по фазам;
- контроль отсутствия одной или более фаз питания;
- контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
- защита от «сухого» хода.
Для работы электронасоса мощностью свыше 3кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.
Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».
Заказчик ознакомлен с перечнем обязательных защит и несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».
Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
