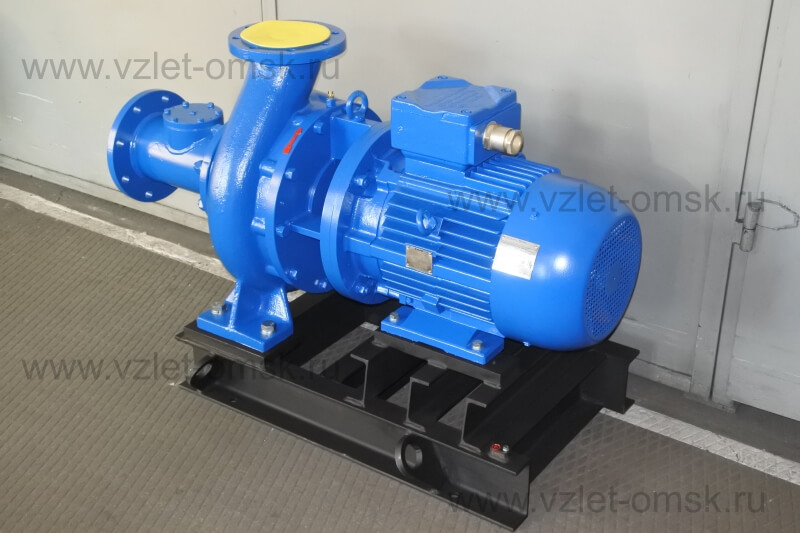

Насос наружный фекальный серии «Иртыш» НФ2 125/315.287-22/4-200
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
2 – - в насосе установлено двух - канальное рабочее колесо;
125 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
287- фактический диаметр рабочего колеса, мм;
22 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 – стационарный моноблочный горизонтальный монтаж насоса;
0 – без шкафа защиты и управления;
0 – без защиты;

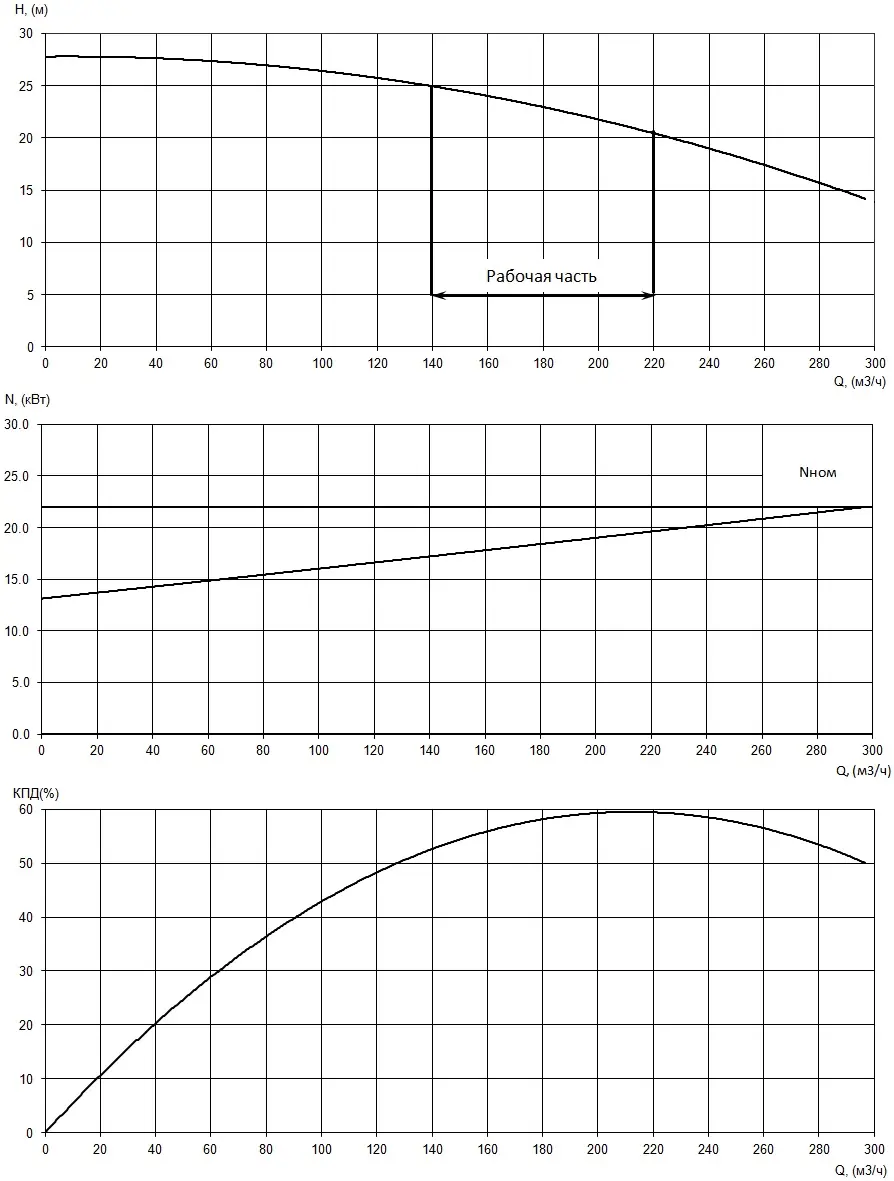

Параметры рабочей точки
|
Производительность, Q |
160 |
м³/ч |
|
Напор, Н |
24 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
18 |
кВт |
|
КПД агрегата, η |
56 |
% |

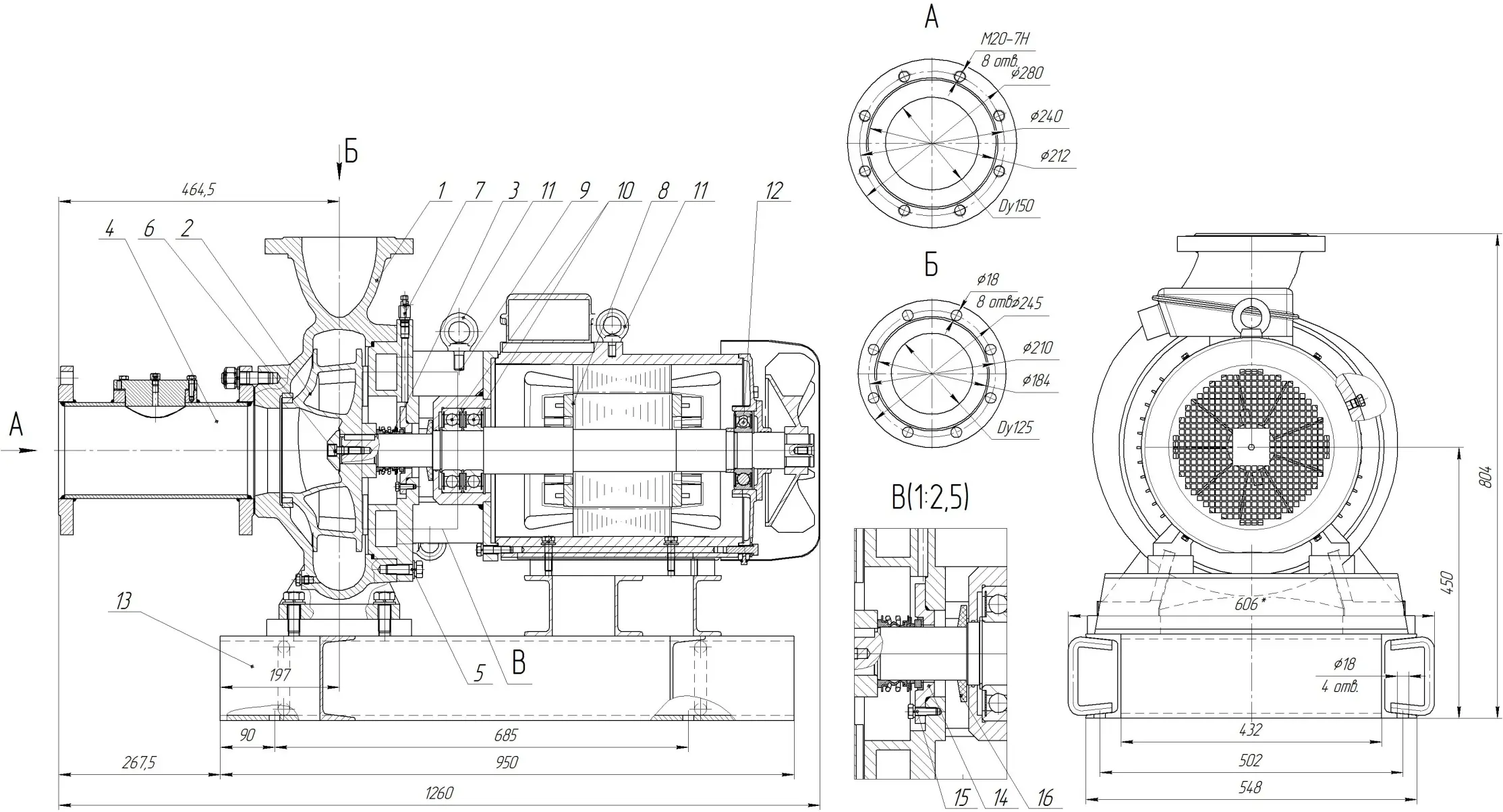

Общий вид и габаритные размеры электронасоса
1. Корпус спиральный; 2. Колесо рабочее; 3. Торцовое уплотнение; 4. Патрубок входной; 5. Метизы крепления проставки к корпусу спиральному; 6. Метизы крепления колеса рабочего; 7. Кран Маевского;
8. Электродвигатель; 9. Проставка; 10. Подшипники; 11. Рым-болт; 12. Подшипник; 13. Рама; 14. Крышка камеры; 15. Метизы крепления крышки камеры; 16. Отбойник.
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
125 |
|
Условный диаметр входногоого патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
287 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
22 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
42 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1460 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
88 |
|
Соединение обмоток по схеме |
★ |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Способ защиты электродвигателя |
без защиты |
|
Класс энергоэффективности |
ie1 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
420 |
