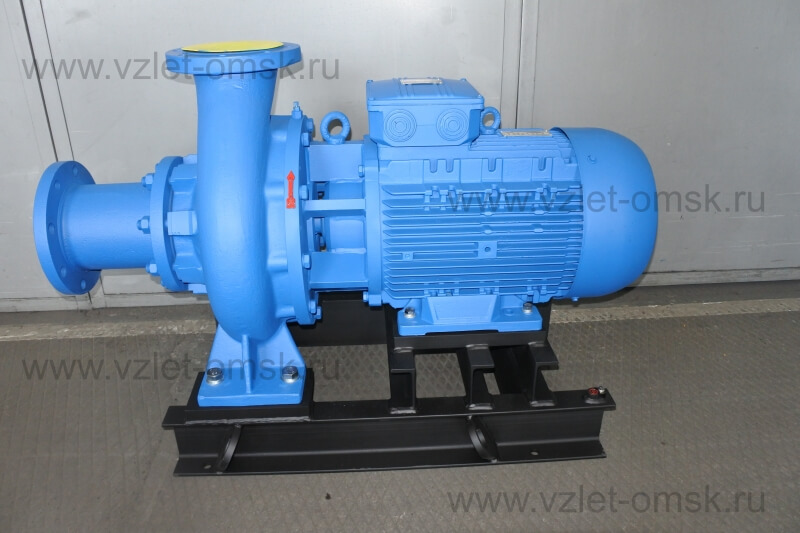

Насос наружный фекальный серии «Иртыш» НФ2 125/400.328-37/4-200
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Н - наружный электродвигатель («сухой»);
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двухканальное рабочее колесо;
125 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
342 - фактический диаметр рабочего колеса, мм;
37 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 – стационарный моноблочный горизонтальный монтаж насоса;
0 – без шкафа защиты и управления;
0 – без защиты;

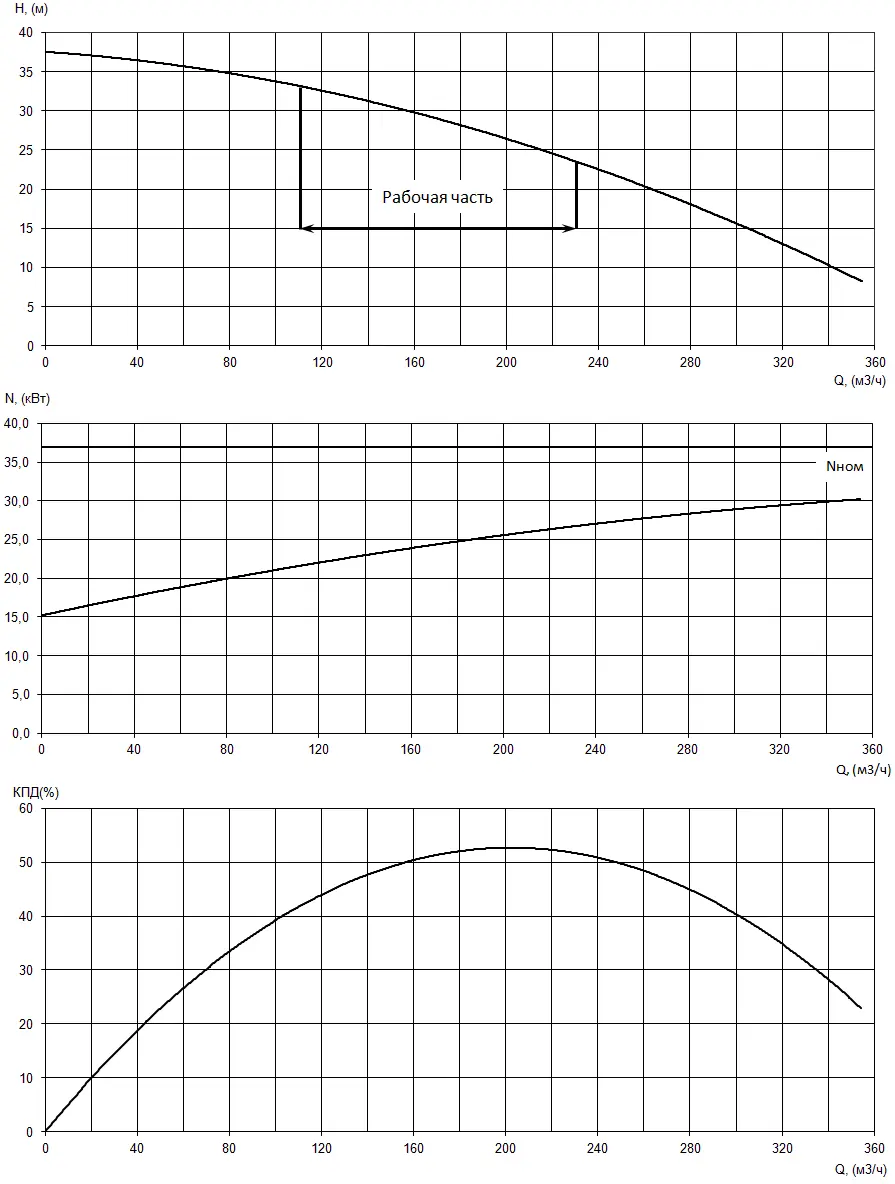

Параметры рабочей точки
|
Производительность, Q |
195 |
м³/ч |
|
Напор, Н |
27 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
25 |
кВт |
|
КПД агрегата, η |
52 |
% |

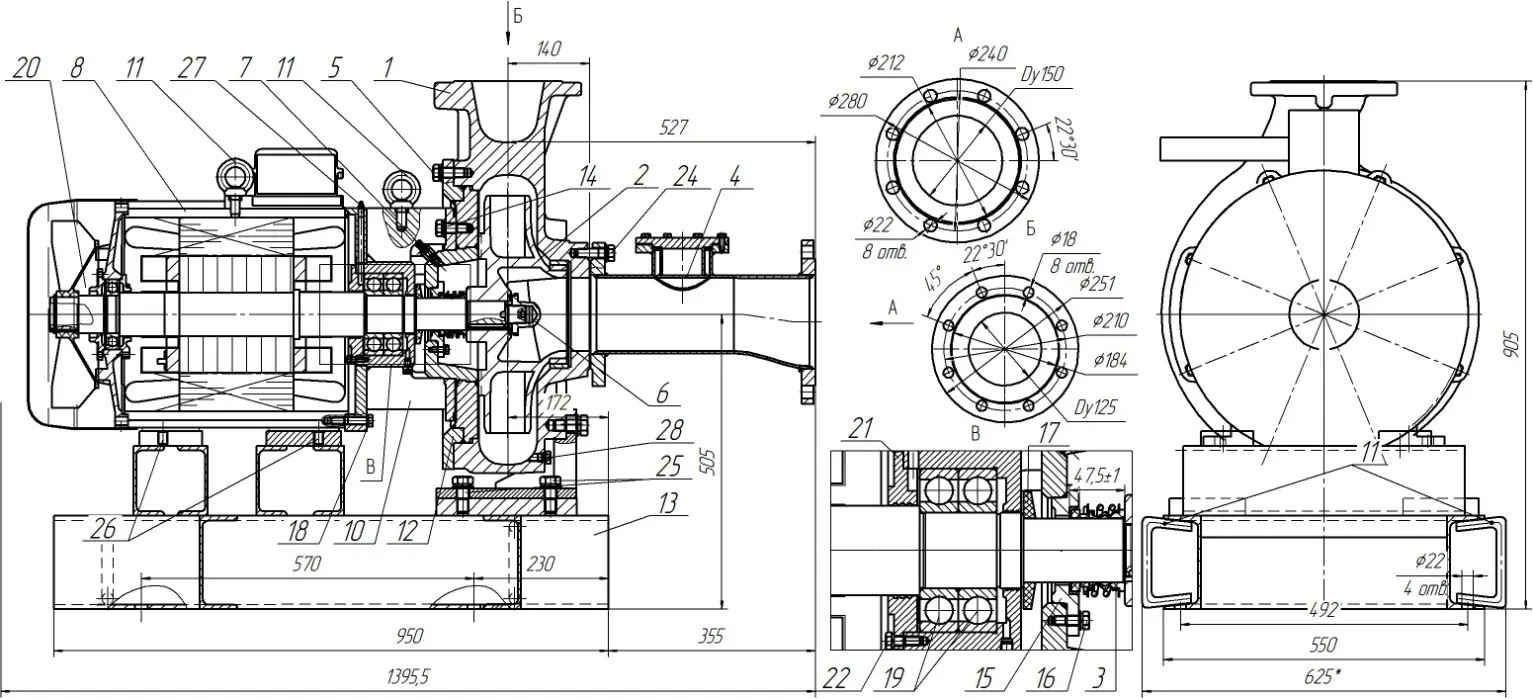

Общий вид и габаритные размеры электронасоса
1. Корпус спиральный; 2. Колесо рабочее; 3. Торцовое уплотнение; 4. Патрубок опорный; 5. Метизы крепления фланца к корпусу спиральному; 6. Метизы крепления колеса рабочего;7. Кран «Маевского»; 8. Электродвигатель; 10. Проставка; 11. Рым болт; 12. Фланец; 13. Рама; 14. Метизы крепления проставки к фланцу; 15. Крышка камеры; 16. Метизы крепления крышки камеры к фланцу;
17.Отбойник; 18. Метизы крепления проставки к электродвигателю;19-20. Подшипник(-ки); 21.Крышка подшипника верхняя; 22. Метизы крепления крышки подшипника верхней к стакану подшипника; 24. Метизы крепления патрубка опорного к корпусу спиральному; 27. Пресс-масленка; 28 Пробка для слива перекачиваемой жидкости из корпуса спирального.
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
125 |
|
Условный диаметр входного патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
328 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
37 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
87 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1470 |
|
Сos φ |
0,88 |
|
КПД эл. двигателя |
93 |
|
Соединение обмоток по схеме |
△ |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Способ защиты электродвигателя |
без защиты |
|
Класс энергоэффективности |
ie1 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
620 |
