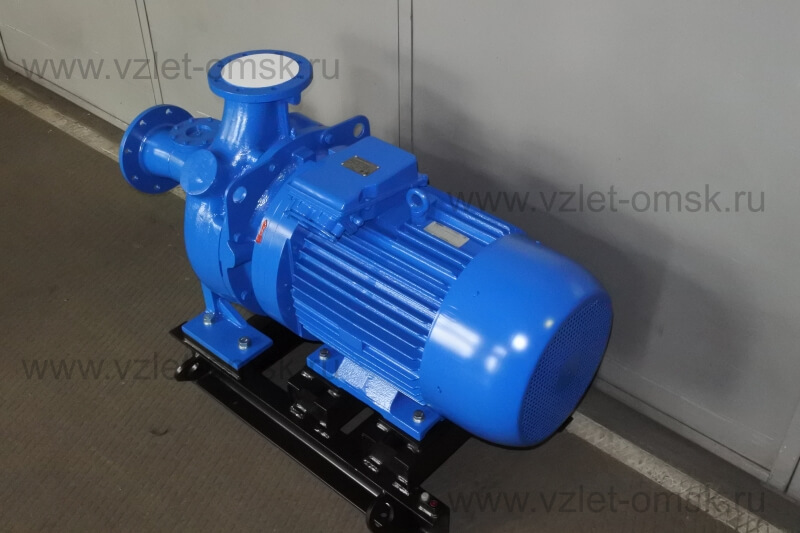

Насос наружный фекальный серии «Иртыш» НФ2 125/400.406-45/4-200
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Н - наружный электродвигатель («сухой»);
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двухканальное рабочее колесо;
125 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
406- фактический диаметр рабочего колеса, мм;
45 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 – стационарный моноблочный горизонтальный монтаж насоса;
0 – без шкафа защиты и управления;
0 – без защиты;

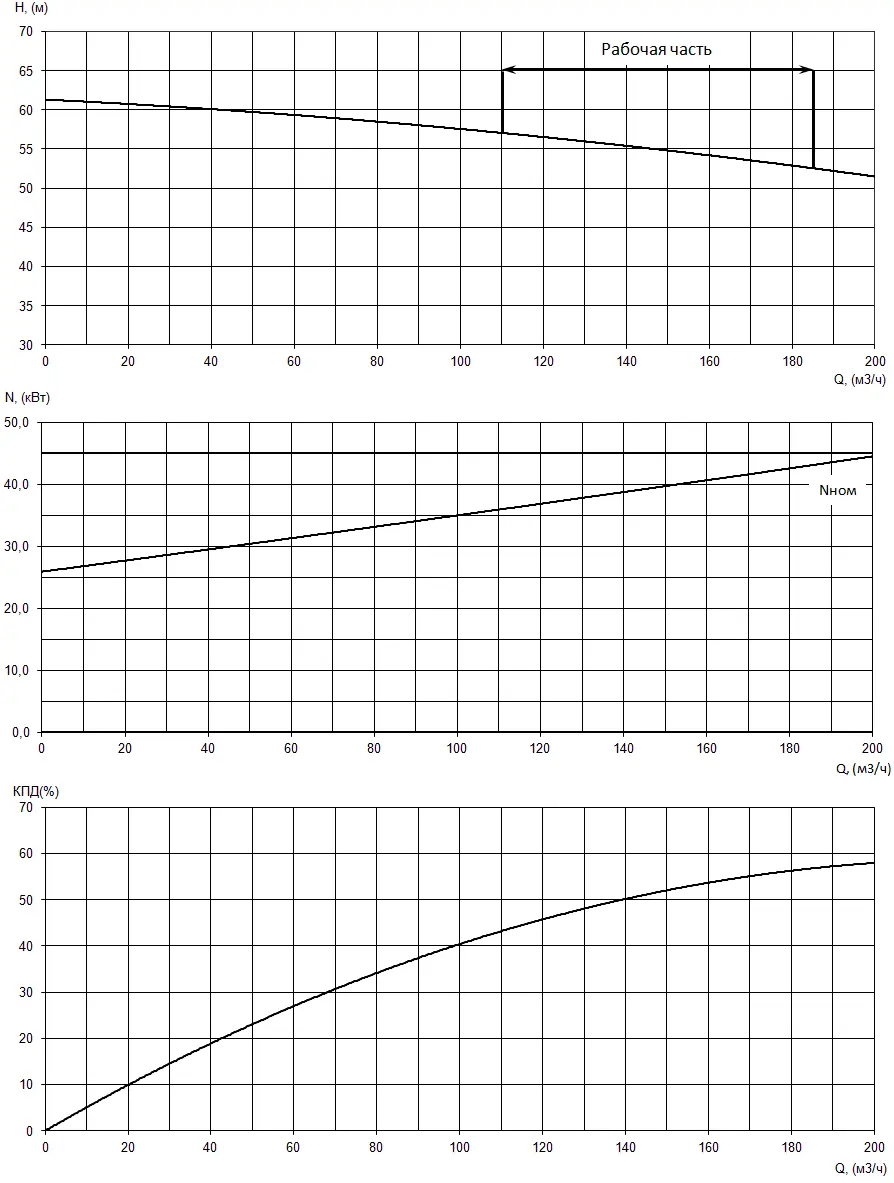

Параметры рабочей точки
|
Производительность, Q |
150 |
м³/ч |
|
Напор, Н |
55 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
39,5 |
кВт |
|
КПД агрегата, η |
50 |
% |

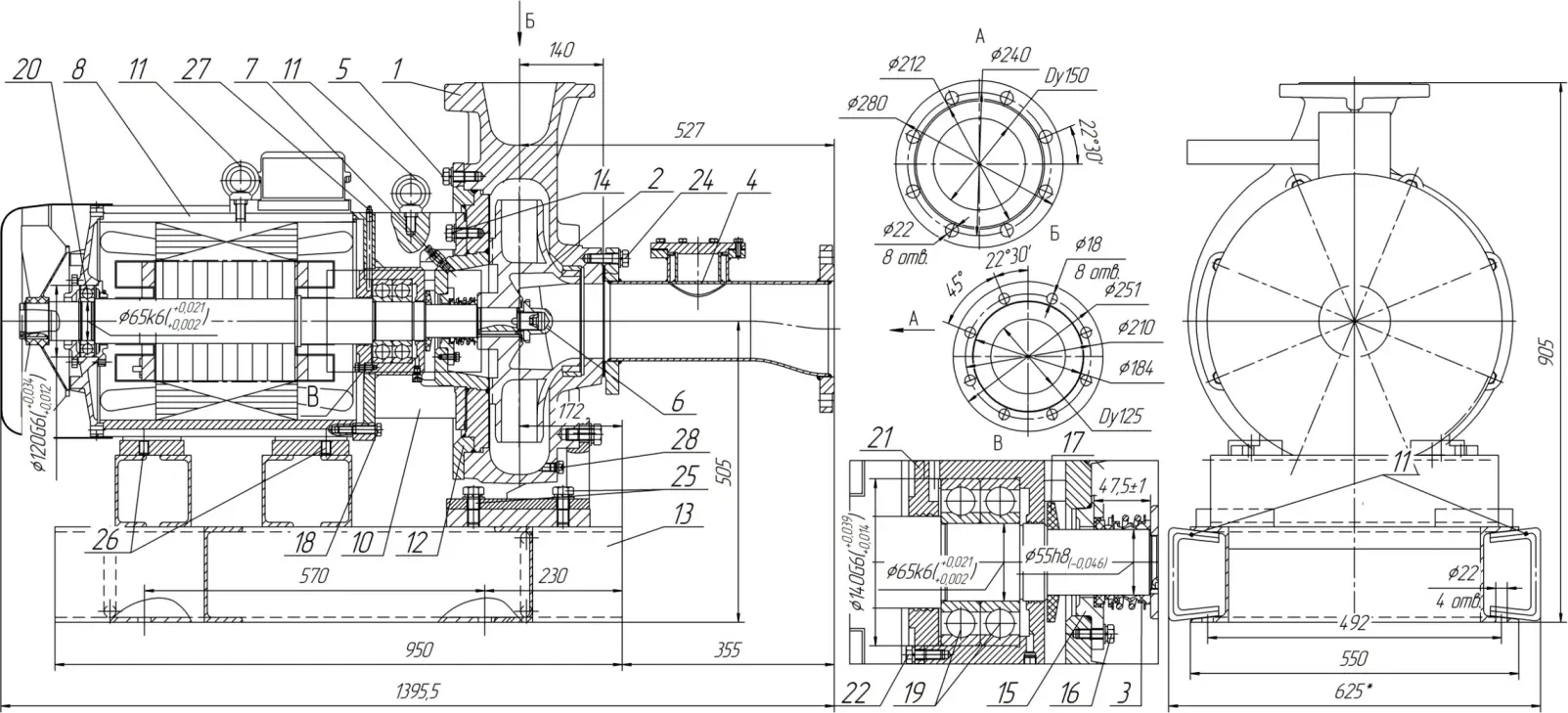

Общий вид и габаритные размеры электронасоса
1 – Корпус спиральный; 2 – Колесо рабочее; 3 – Торцовое уплотнение; 4 – Патрубок входной; 5 – Метизы крепления корпуса спирального; 6 – Метизы крепления колеса рабочего; 7 – Кран "Маевского"; 8 – Электродвигатель; 10 – Проставка; 11 – Строповочная проушина; 12 - Фланец; 13 - Рама; 14 - Метизы крепления проставки к фланцу; 15 - Крышка камеры; 16 - Метизы крепления крышки камеры;
17 - Отбойник; 18 - Метизы крепления проставки к электродвигателю; 19 - Подшипники; 20 - Подшипник; 21 - Крышка подшипника; 22 - Метизы крепления крышки подшипника; 24 - Метизы крепления патрубка входного; 25 - Метизы крепления корпуса спирального к раме; 26 - Метизы крепления электродвигателя; 27 - Пресс масленка; 28 - Пробка сливная.
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
125 |
|
Условный диаметр входного патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
406 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
45 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
87 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1470 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
92,5 |
|
Соединение обмоток по схеме |
△ |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Способ защиты электродвигателя |
без защиты |
|
Класс энергоэффективности |
ie1 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
630 |
