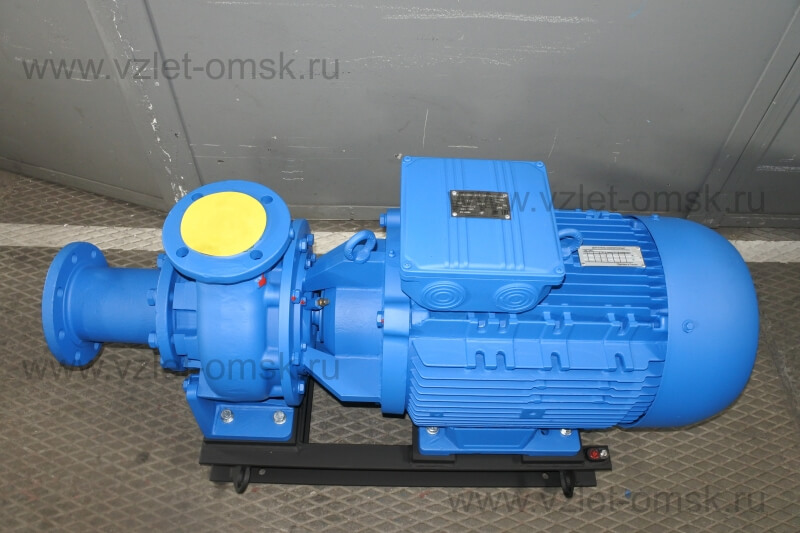

Наружный насос Иртыш НФ2 65/200.210-37/2-210Наружный насос Иртыш НФ2 65/200.210-37/2-210
Наружный насос Иртыш НФ2 65/200.210-37/2-210

Наружный насос Иртыш НФ2 65/200.210-37/2-210

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Расшифровка обозначения

Насос НФ2 65/200.210-37/2-210:
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
210 - фактический диаметр рабочего колеса, мм;
37 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
1 - ручного управления;
0 - без защиты.

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.37.6-31

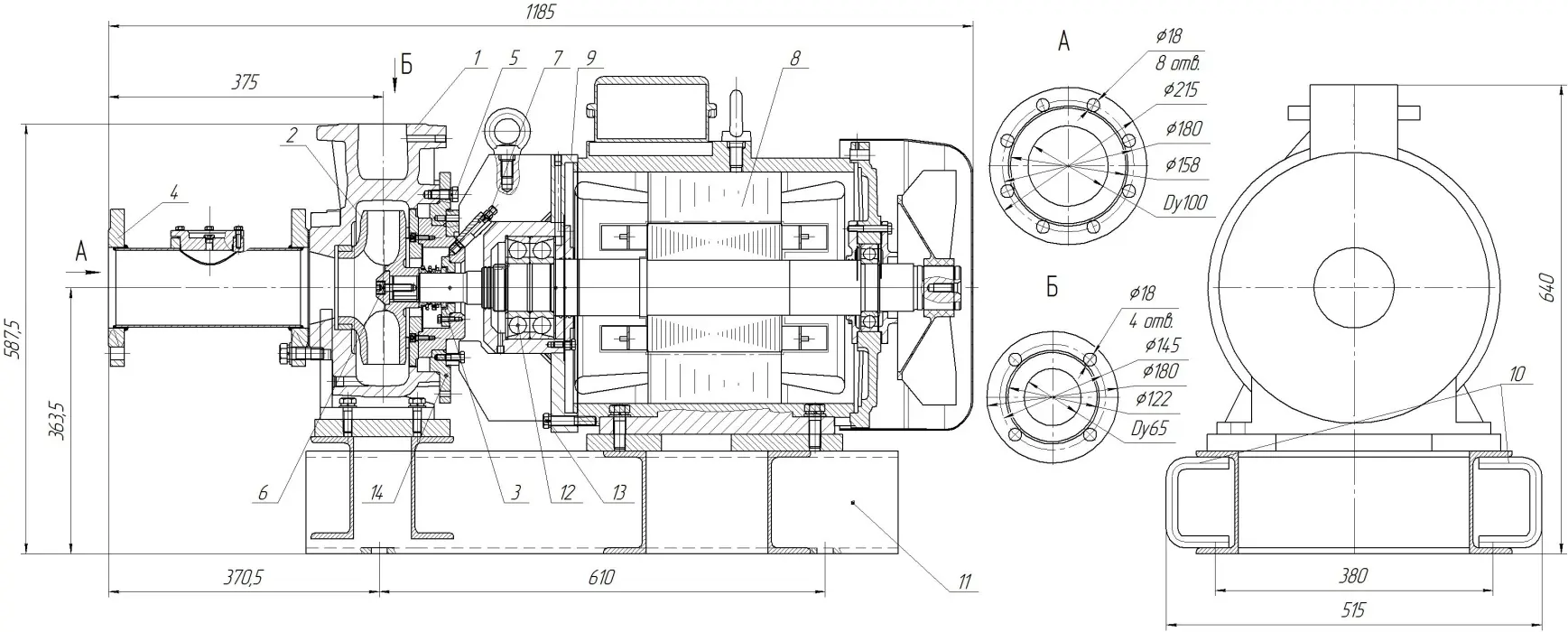

Общий вид и габаритные размеры электронасоса

Габаритные размеры

1. Корпус спиральный;
2. Колесо рабочее;
3. Торцовое уплотнение;
4. Патрубок входной;
5. Метизы крепления корпуса спирального к фланцу;
6. Метизы крепления колеса рабочего (с шайбой);

7. Кран Маевского;
8. Электродвигатель;
9. Проставка;
10. Строповочные проушины;
11. Подшипник;
12. Подшипники;
13. Метизы крепления.

Параметры рабочей точки

Производительность, Q

110

м³/ч

Напор, Н

50

м

Потребляемая мощность в рабочей точке, Nпотр

26

кВт

КПД агрегата, η

50

%

Характеристики насоса

Вариант монтажа насоса

стационарный моноблочный горизонтальный

Условный диаметр напорного патрубка, Ду, мм

65

Тип рабочего колеса

двухканальное

Фактический диаметр рабочего колеса, мм

210

Максимальный размер перекачиваемых частиц, мм

35

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

37

Напряжение, В

380/660

Частота тока, Гц

50

Номинальный ток, А

67,5/39

Число полюсов

2

Частота вращения, об/мин

2940

Сos φ

0,9

КПД эл. двигателя

93

Соединение обмоток по схеме

∆/★

Класс нагревостойкости

F

Способ защиты электродвигателя

без защиты

Степень защиты электродвигателя

IP 54

Класс энергоэффективности

Ie1

Исполнение шкафа защиты, поставляемого в комплекте с насосом

ручного управления

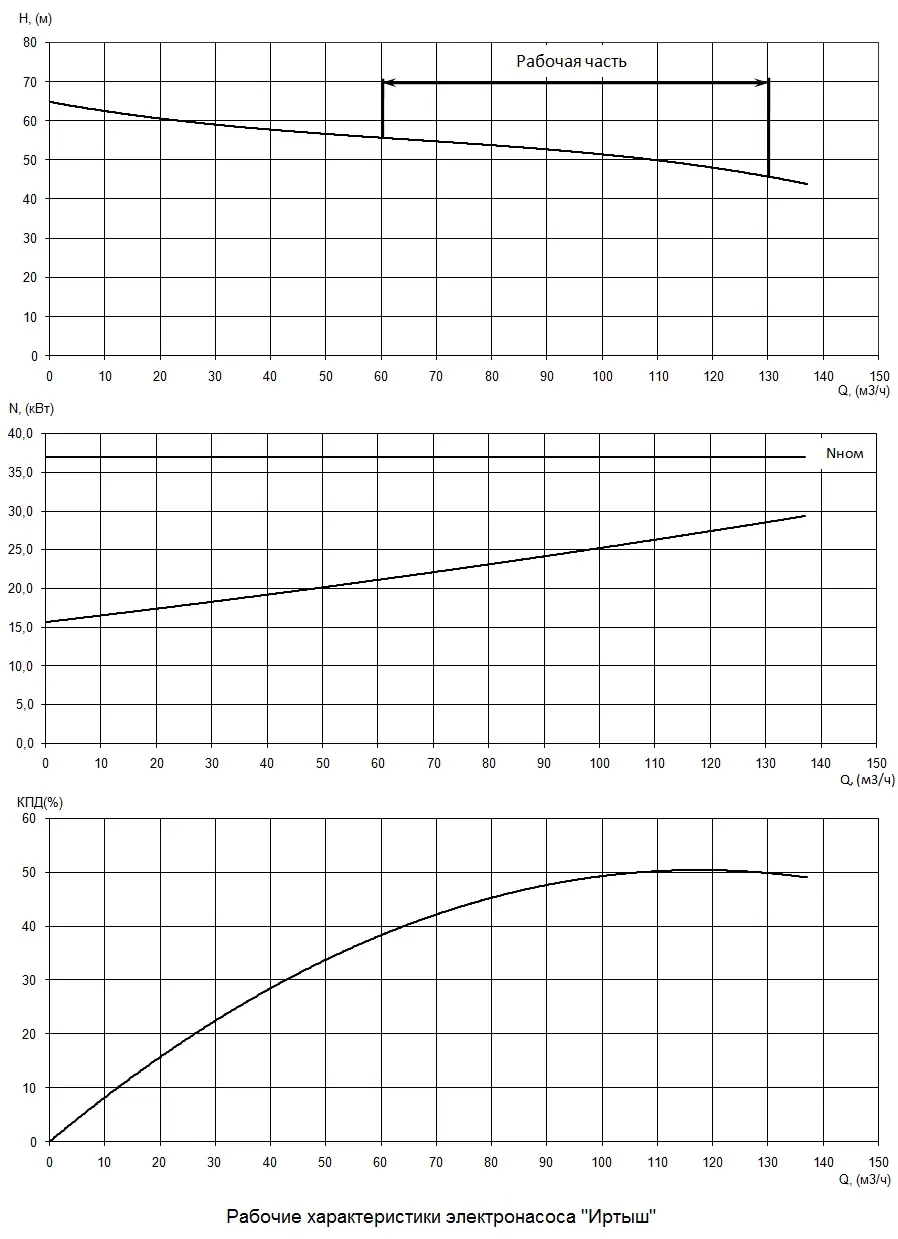

График характеристики напор/подача, КПД, производительность

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления, кг.

405


Модель насоса
НФ
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
горизонтальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
37
Охлаждение
охлаждение вентилятором IP54
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
наружный
