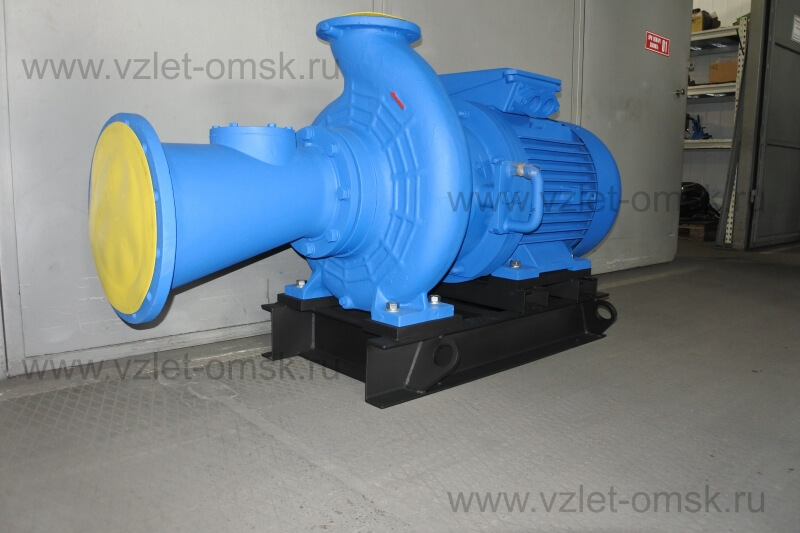

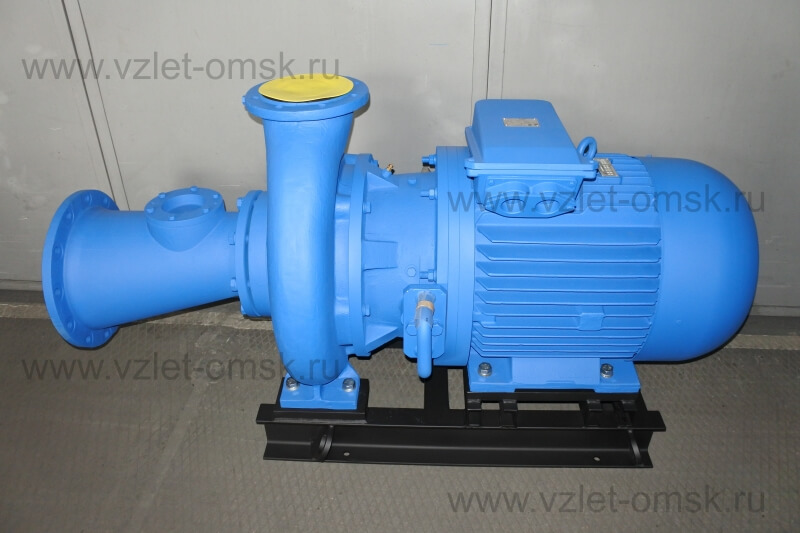

Насос наружный фекальный серии «Иртыш» НФ3 150/400.398-90/4-212
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос НФ3 150/400.398-90/4-212:
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
3 - в насосе установлено трехканальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
398 - фактический диаметр рабочего колеса, мм;
90 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
1 - ручного управления;
2 - влагозащита.
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.90.6-31

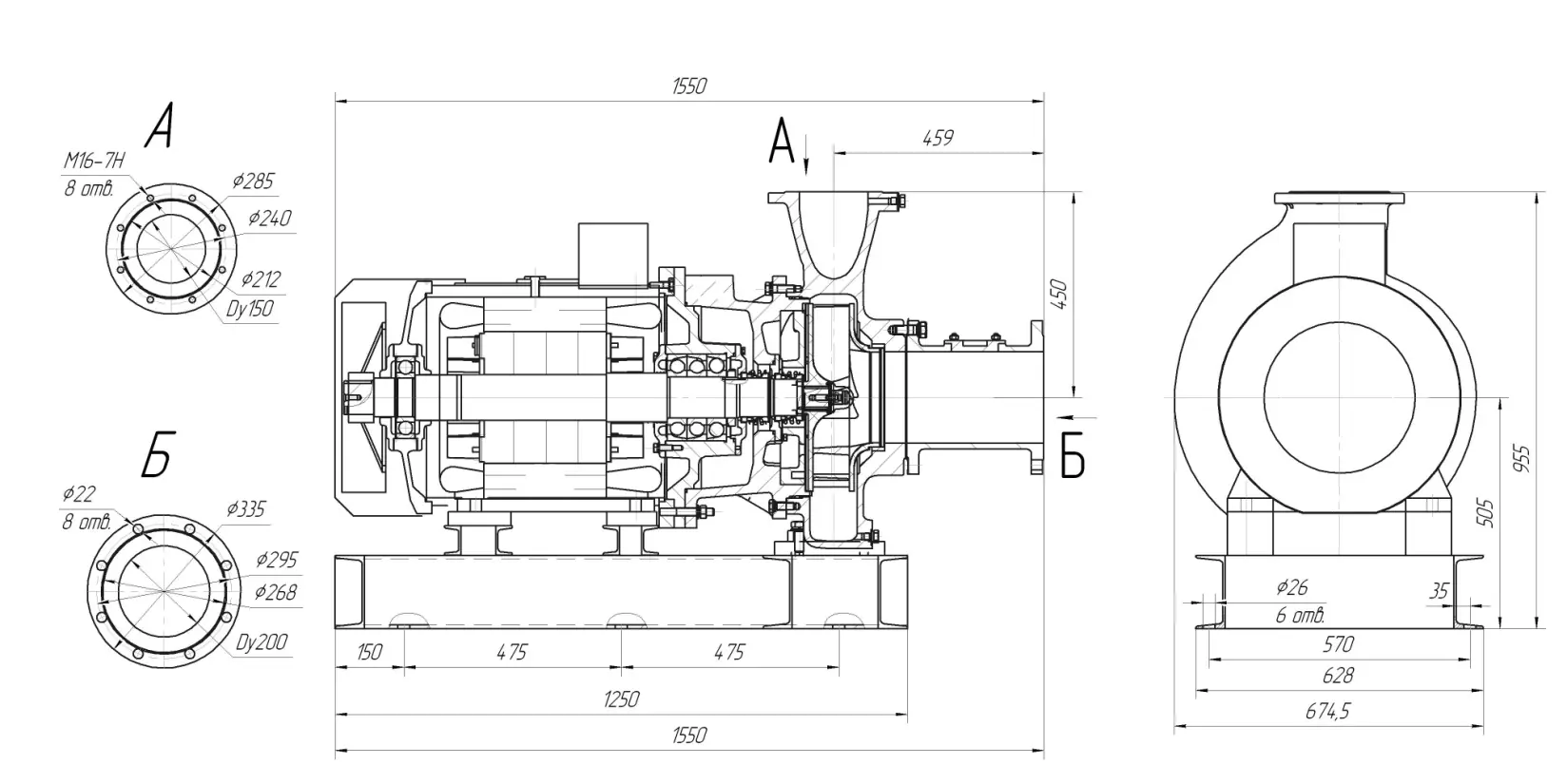

Общий вид и габаритные размеры электронасоса
1 – корпус спиральный; 2 – колесо рабочее; 3 – торцовое уплотнение; 4 – патрубок входной;5 – метизы крепления корпуса спирального; 6 – метизы крепления колеса рабочего; 7 – кран Маевского; 8 – электродвигатель;
9 - лапа; 10 – проставка; 11 – строповочная проушина;12 – фланец; 13 – рама; 14 - метизы крепления проставки к фланцу; 15 - крышка камеры;16 - метизы крепления крышки камеры; 17 - отбойник.
Параметры рабочей точки
|
Производительность, Q |
400 |
м³/ч |
|
Напор, Н |
45 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
84 |
кВт |
|
КПД агрегата, η |
59 |
% |

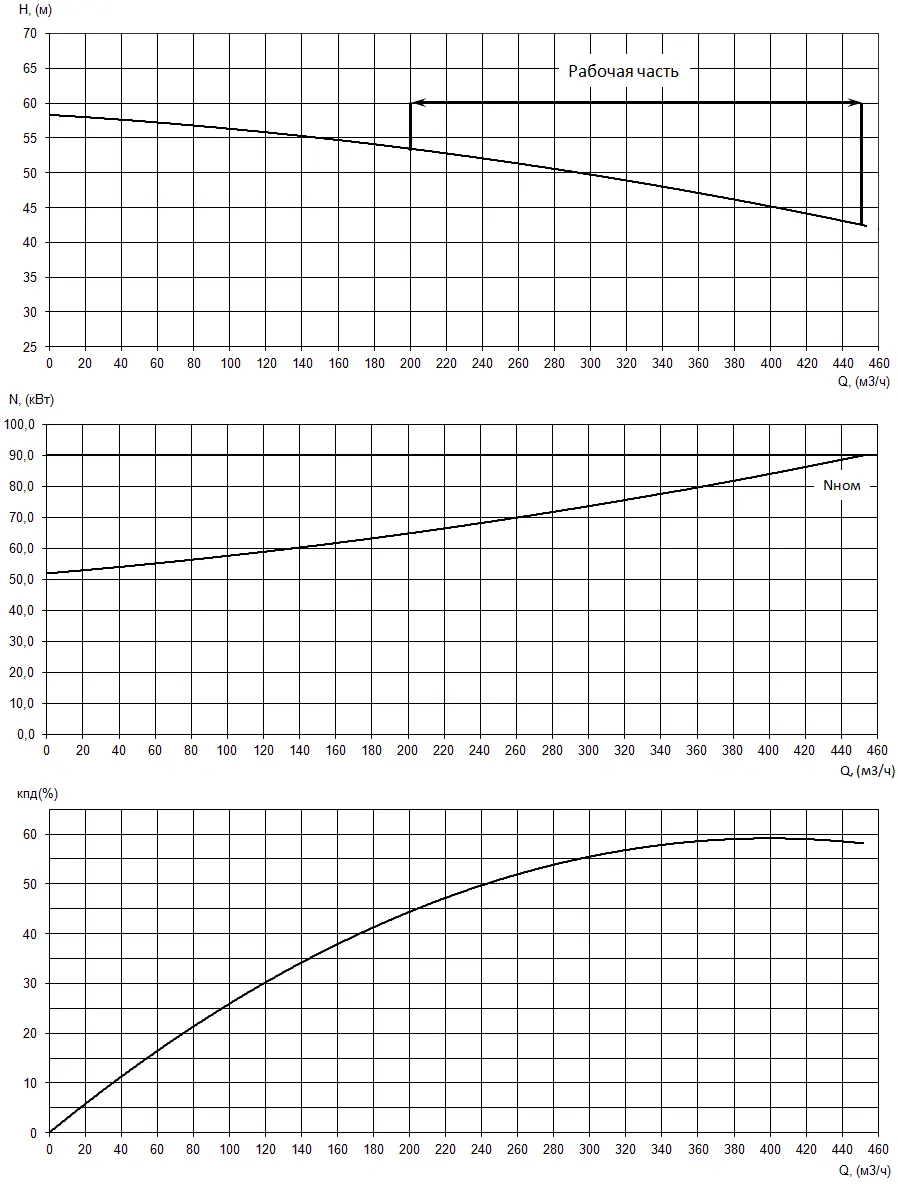

Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
трехканальное |
|
Фактический диаметр рабочего колеса, мм |
398 |
|
Максимальный размер перекачиваемых частиц, мм |
55 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
90 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
164/94,7 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
94,3 |
|
Соединение обмоток по схеме |
△/☆ |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
влагозащита |
|
Степень защиты электродвигателя |
IP 54 |
|
Класс энергоэффективности |
ie1 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
ручного управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса, кг |
1100 |
