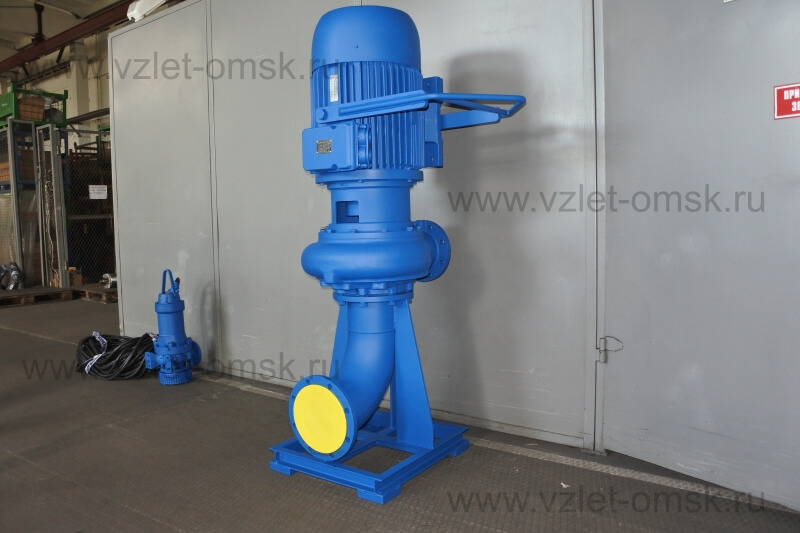

Насос наружный фекальный серии «Иртыш» НФс 150/315.338-18-55/4-300
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос НФс 150/315.338-18-55/4-300:
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
с - в насосе установлено вихревое рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
338 - фактический диаметр рабочего колеса, мм;
18 - длина кабеля, метров;
55 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без шкафа защиты и управления;
0 - без защиты.
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

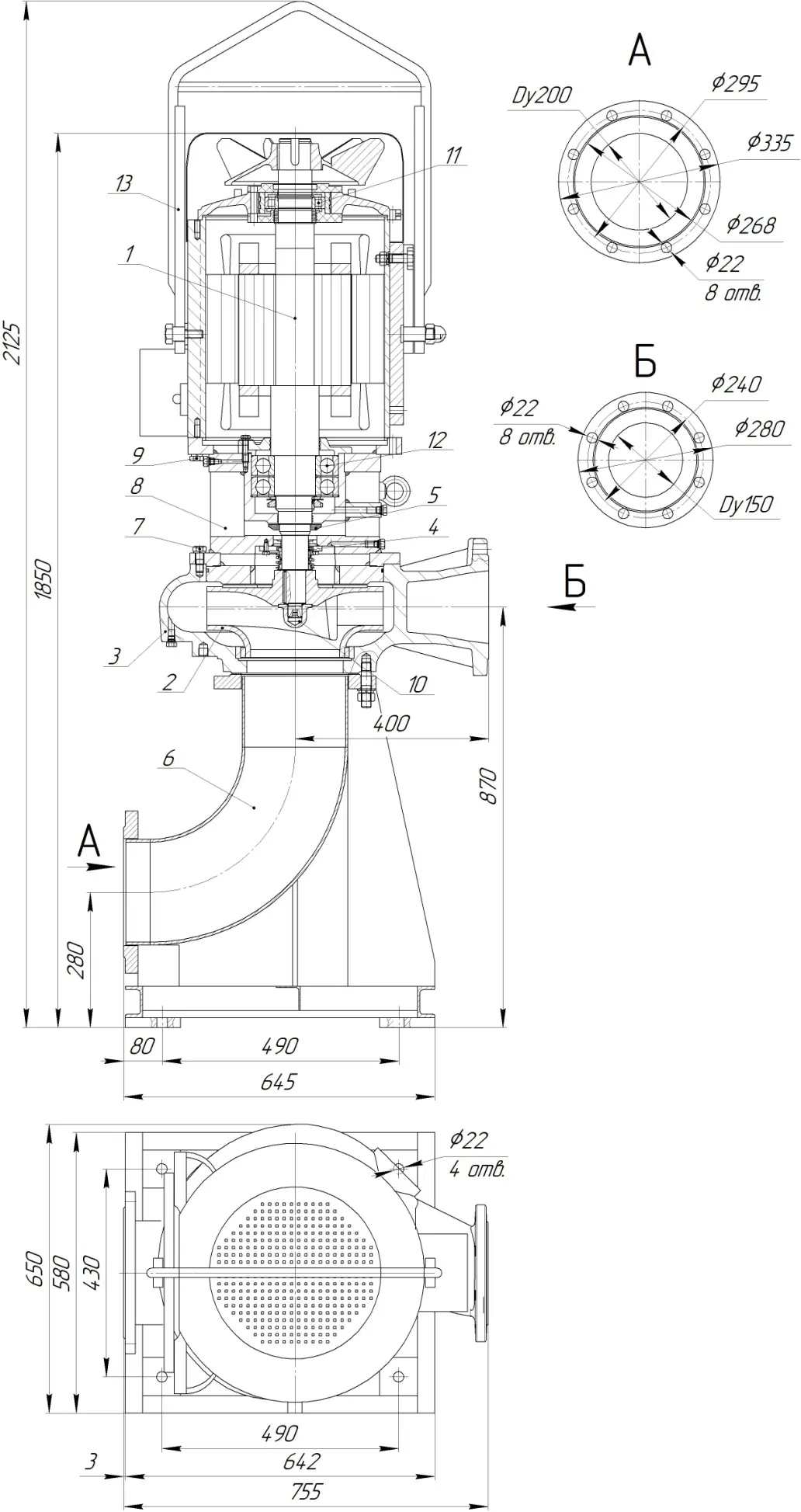

Общий вид и габаритные размеры электронасоса
1. Корпус спиральный; 2. Колесо рабочее; 3. Торцовое уплотнение; 4. Рама; 5. Метизы крепления фланца к корпусу спиральному; 6. Метизы крепления колеса рабочего; 7. Кран "Маевского"; 8. Электродвигатель; 9. Лапа; 10. Проставка;
11. Строповочная проушина; 12. Фланец; 13. Патрубок входной; 14. Метизы крепления проставки к фланцу; 15. Крышка торцового уплотнения; 16. Метизы крепления крышки торцового уплотнения; 17. Отбойник; 18. Метизы крепления проставки к электродвигателю; 19. Подшипник.
Параметры рабочей точки
|
Производительность, Q |
400 |
м³/ч |
|
Напор, Н |
12 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
38 |
кВт |
|
КПД агрегата, η |
37 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный вертикальный |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
338 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
55 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
107 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1475 |
|
Сos φ |
0,84 |
|
КПД эл. двигателя |
92,8 |
|
Соединение обмоток по схеме |
△ |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
без защиты |
|
Степень защиты электродвигателя |
IP 54 |
|
Класс энергоэффективности |
ie1 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса, кг |
700 |
