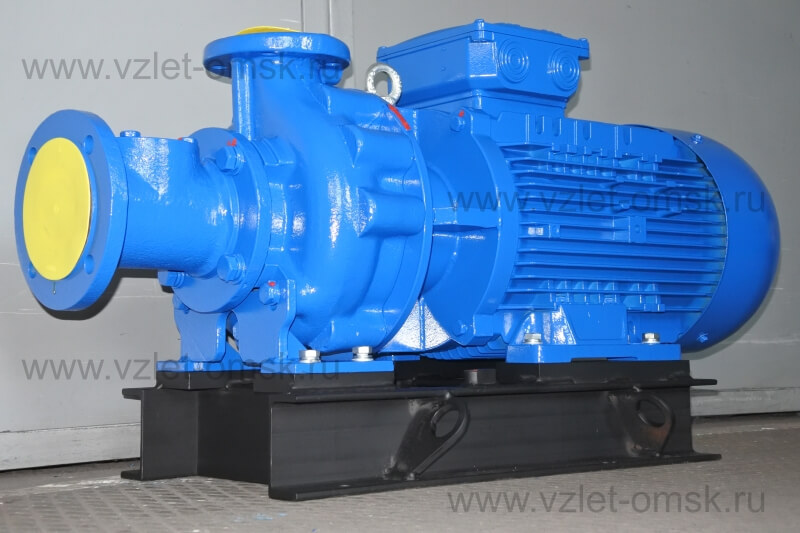

Насос наружный фекальный серии «Иртыш» НФс 50/200.201.Ч-18,5/2-201
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос НФс 50/200.201.Ч-18,5/2-201:
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
с - в насосе установлено вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
201 - фактический диаметр рабочего колеса, мм;
Ч - для совместной работы с частотным преобразователем;
18,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа управления;
1 - влагозащита.
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

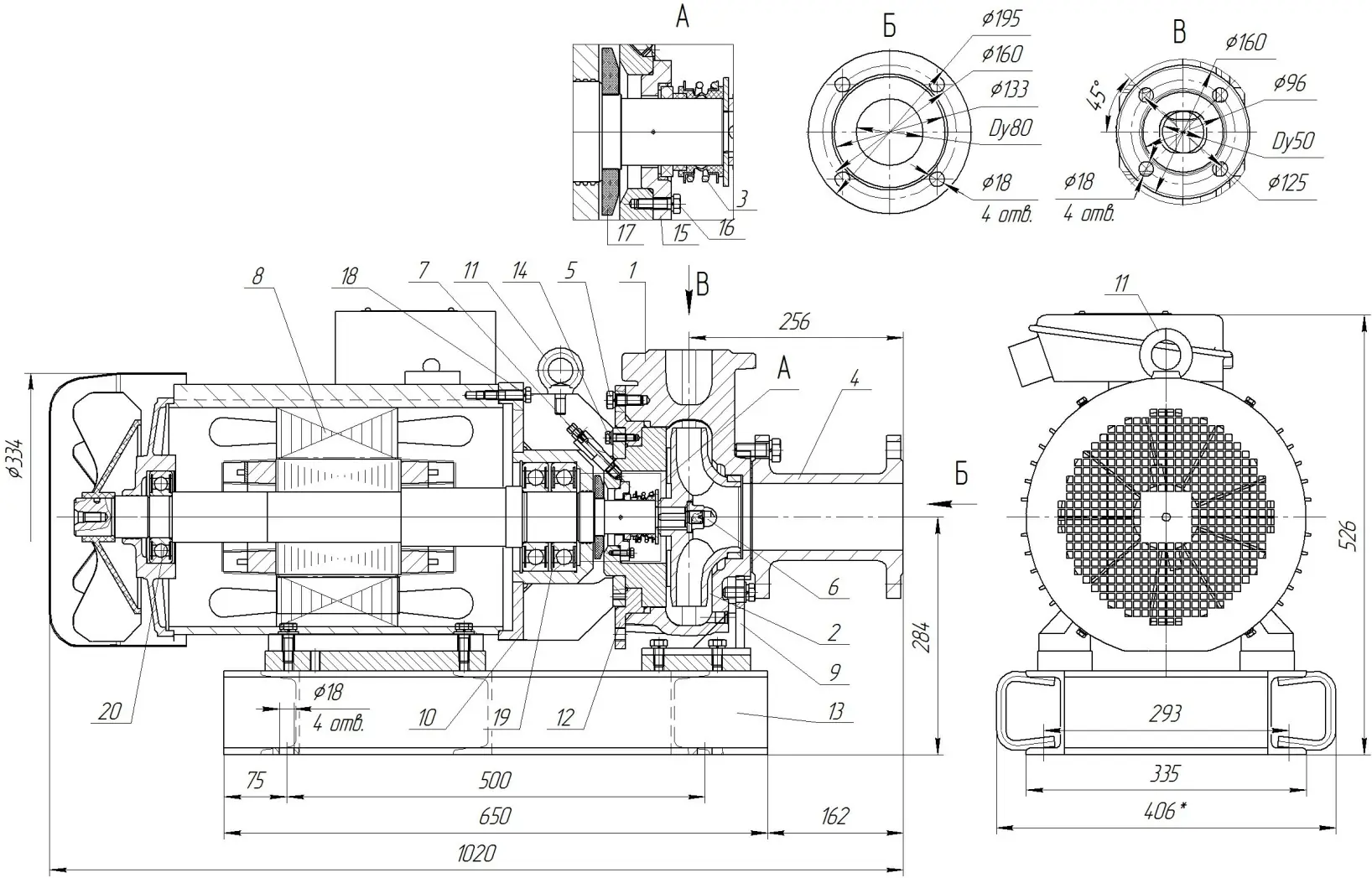

Общий вид и габаритные размеры электронасоса
1 – корпус спиральный; 2 – колесо рабочее; 3 – торцовое уплотнение; 4 – патрубок входной;5 – метизы крепления корпуса спирального; 6 – метизы крепления колеса рабочего; 7 – кран Маевского; 8 – электродвигатель;
9 - лапа; 10 – проставка; 11 – строповочная проушина;12 – фланец; 13 – рама; 14 - метизы крепления проставки к фланцу; 15 - крышка камеры;16 - метизы крепления крышки камеры; 17 - отбойник.

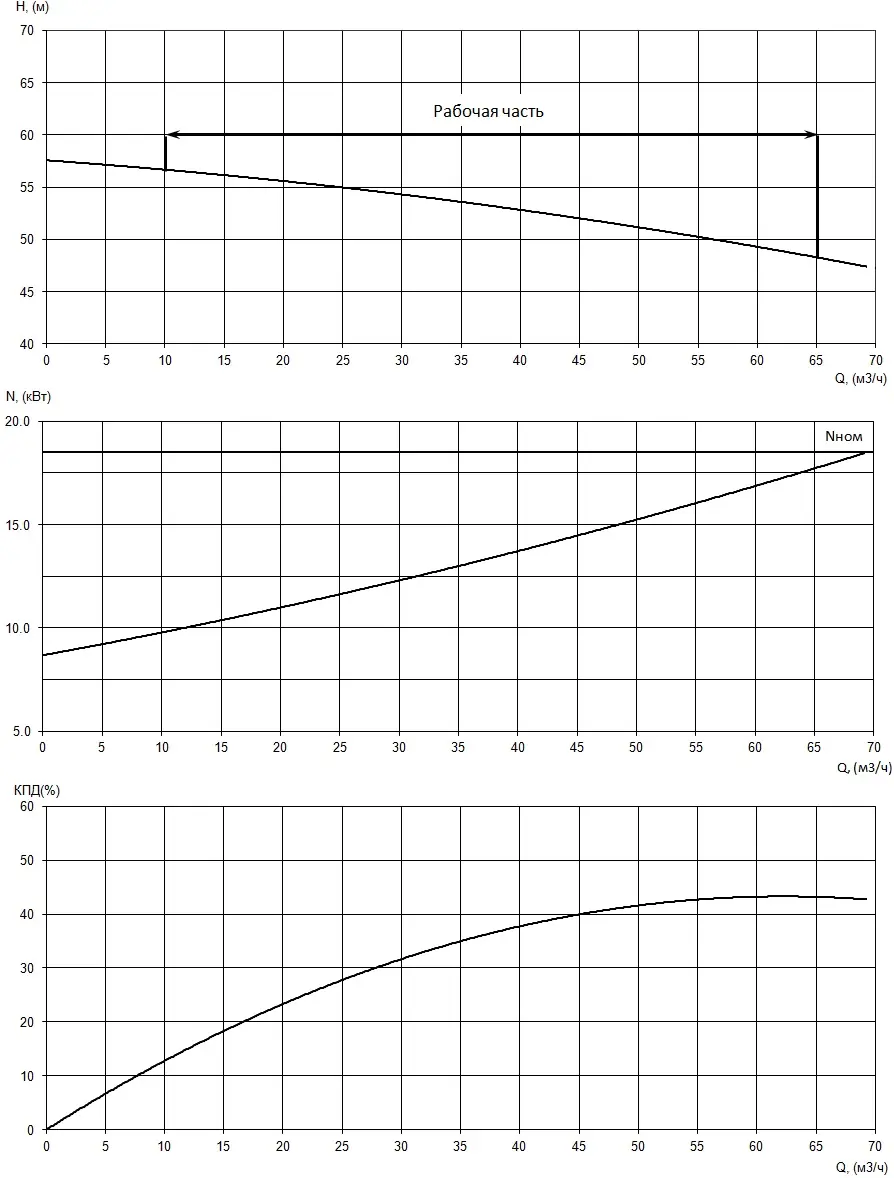

Параметры рабочей точки
|
Производительность, Q |
25 |
м³/ч |
|
Напор, Н |
55 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
12 |
кВт |
|
КПД агрегата, η |
28 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
201 |
|
Максимальный размер перекачиваемых частиц, мм |
25 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
18,5 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
35,1 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2920 |
|
Сos φ |
0,89 |
|
КПД эл. двигателя |
90 |
|
Соединение обмоток по схеме |
☆ |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
влагозащита |
|
Степень защиты электродвигателя |
IP 54 |
|
Класс энергоэффективности |
ie1 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа управления и защиты |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса, кг |
215 |
