Погружной дренажный насос Иртыш ПД 50/250.207-20-15/2-106 Насос погружной дренажной серии «Иртыш» ПД 50/250.207-20-15/2-106
- Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ПД 50/250.207-20-15/2-106:
П - погружной электродвигатель без принудительного охлаждения;
Д - для слабозагрязнённой и чистой воды;
50 - номинальный диаметр напорного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
207 - фактический диаметр рабочего колеса, мм;
20 - длина кабеля 20 метров;
15 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 - на опускном устройстве;
0 - без шкафа управления и защиты;
6 - влаго-термозащита;

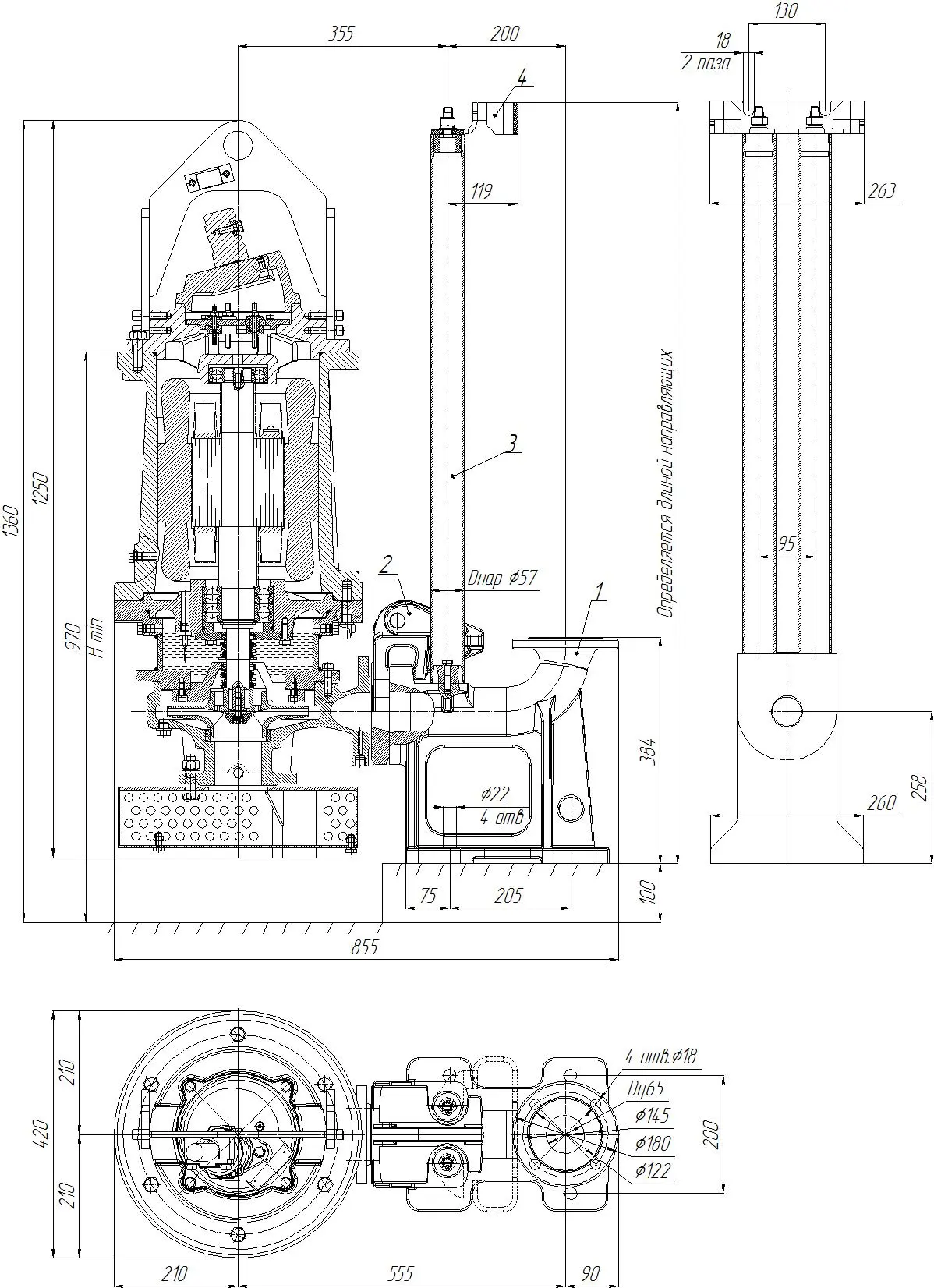

Габаритные размеры
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний;
Возможны технические изменения

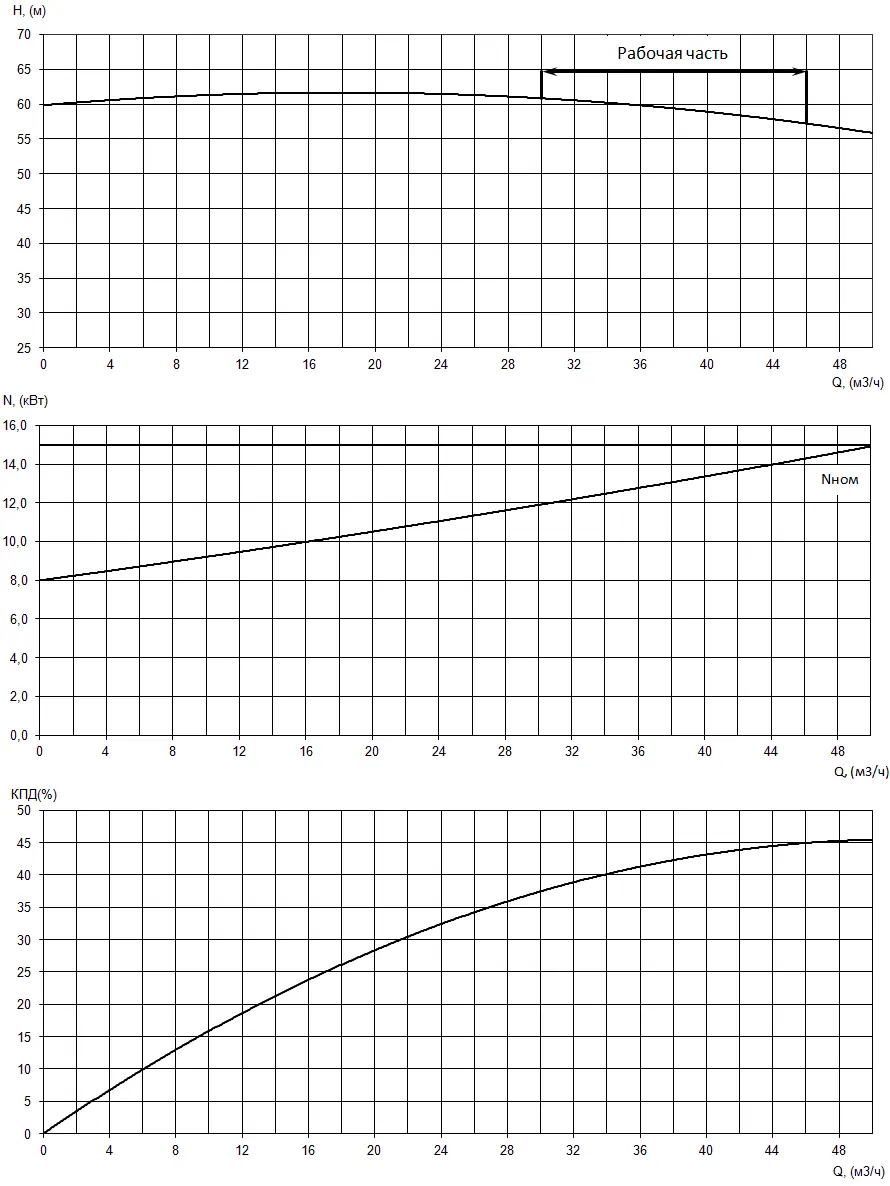

Параметры рабочей точки
|
Производительность, Q |
35 м³/ч |
|
Напор, Н |
60 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
12,5 кВт |
|
КПД агрегата, η |
41 % |
Характеристики насоса
|
Вариант монтажа насоса |
на опускном устройстве |
|
Условный диаметр напорного патрубка, Ду |
50 мм |
|
Тип рабочего колеса |
многоканальное |
|
Фактический диаметр рабочего колеса |
207 мм |
|
Рекомендуемая глубина погружения |
не более 10 м |
|
Максимальный размер перекачиваемых частиц |
2 мм |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность |
15 кВт |
|
Напряжение |
380/660 В |
|
Частота тока |
50 Гц |
|
Номинальный ток |
28/16 А |
|
Число полюсов |
2 |
|
Частота вращения |
2925 об/мин |
|
Сos φ |
0,91 |
|
КПД эл. двигателя |
88,6 % |
|
Соединение обмоток по схеме |
Δ/Y |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения |
|
Способ защиты электродвигателя |
влаго-термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
20 м |
|
Количество жил кабеля |
3х1х3 |
|
Сечение жил |
10х6х2,5 мм² |
|
Изоляция кабеля |
маслостойкая |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа управления и защиты |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Расчетная масса |
350 кг |
