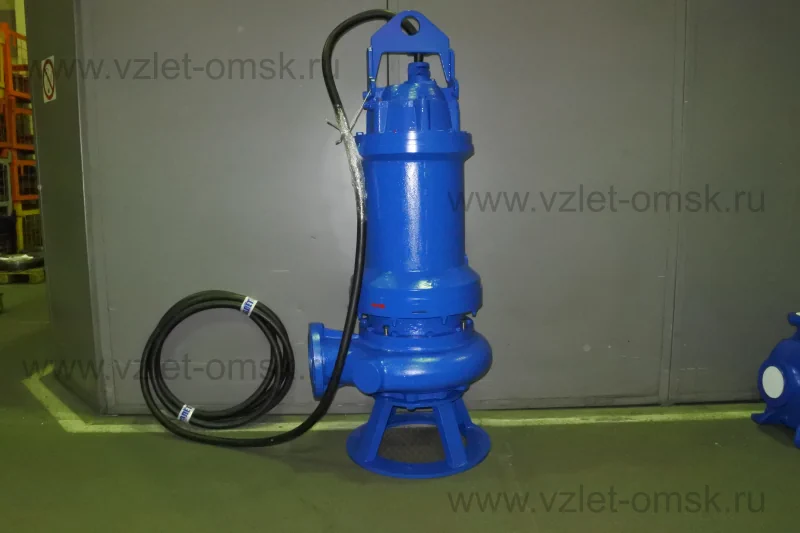

Насос погружной фекальный серии «Иртыш» ПФ2 150/315.326-45/4-106
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос ПФ2 150/315.326-45/4-106
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двухканальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
326 - фактический диаметр рабочего колеса, мм;
45 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
1 - стационарный погружной (на опускном устройстве);
0 - без шкафа защиты и управления;
6 - влаго-термозащита;
Шкаф защиты и управления
НАСОС НЕ УКОМПЛЕКТОВАН ШКАФОМ ЗАЩИТЫ СЕРИИ ИРТЫШ!!!
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

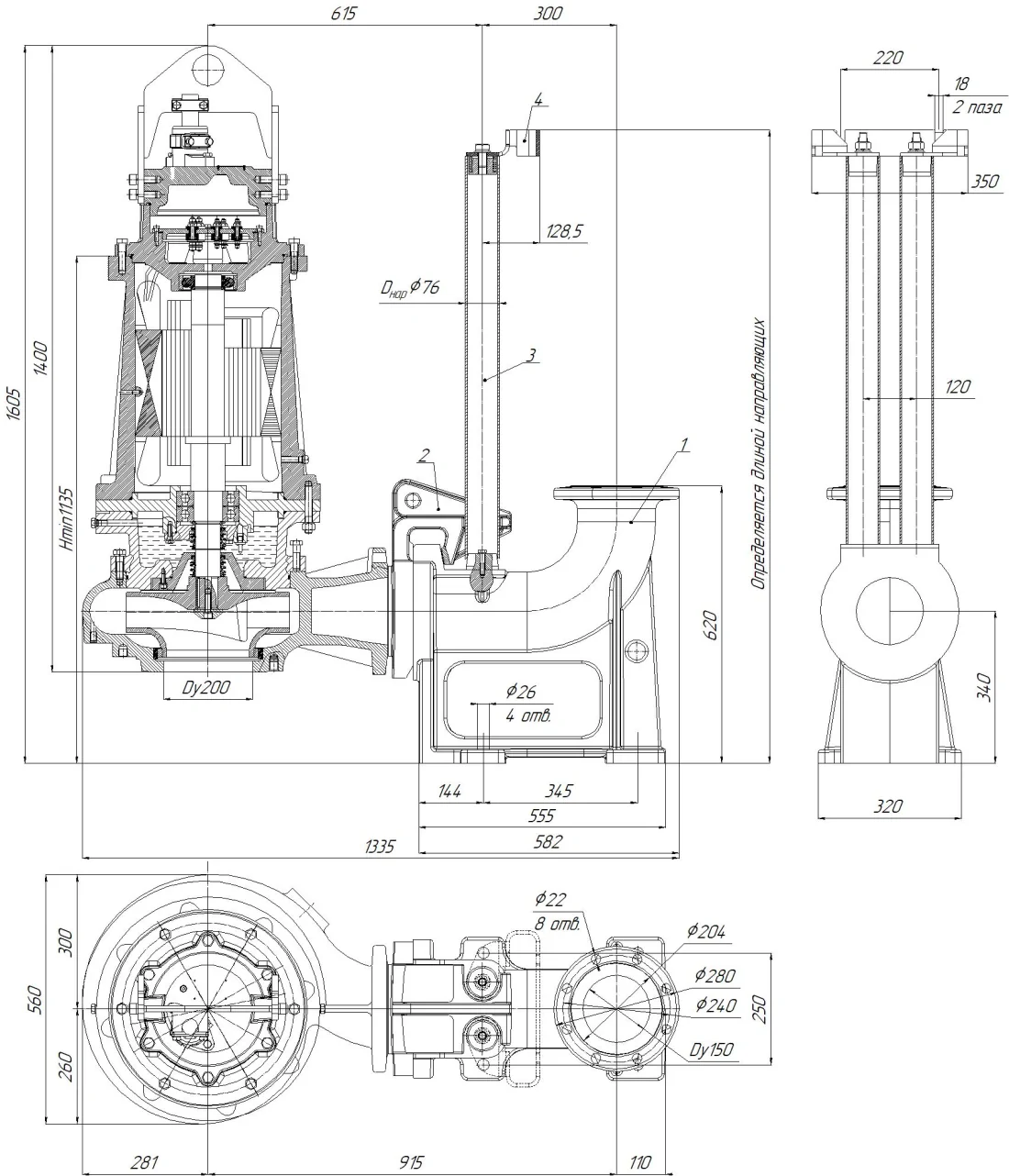

Габаритные размеры
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний

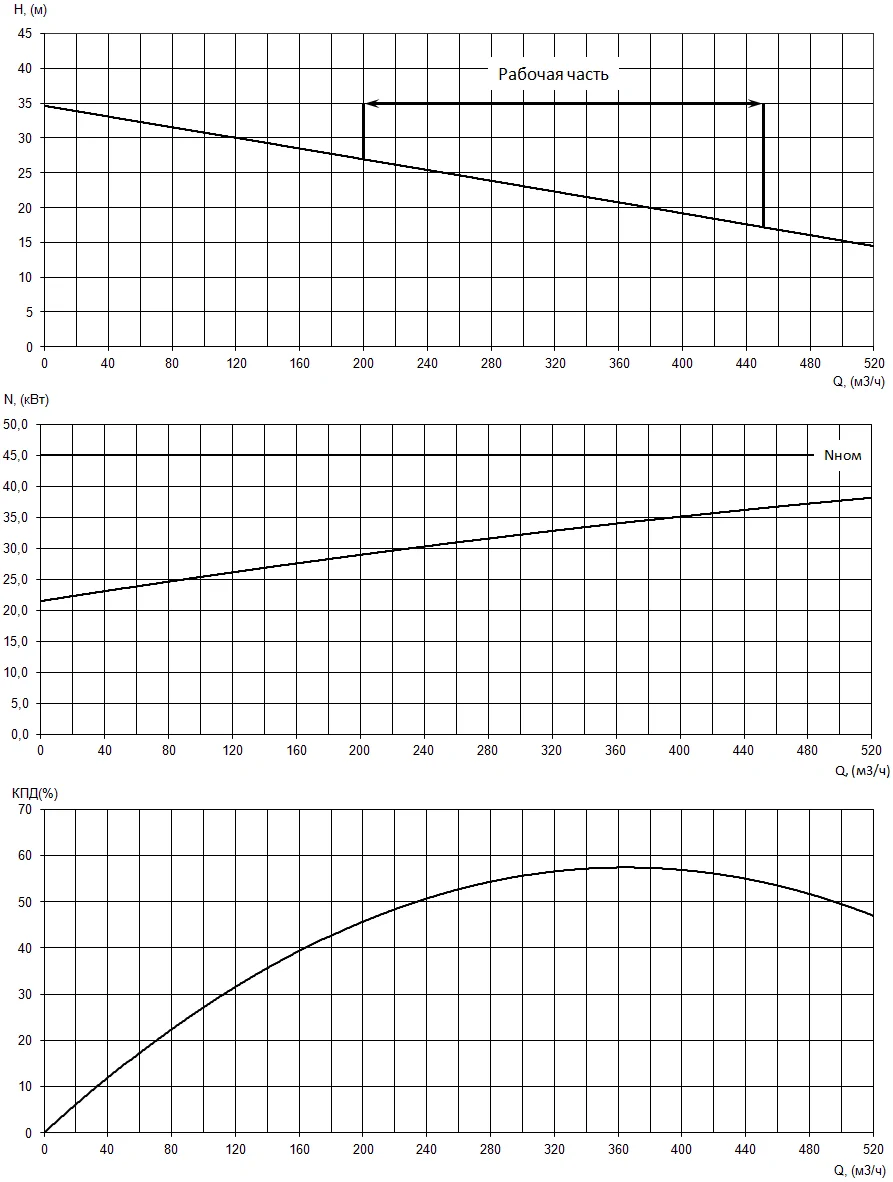

Параметры рабочей точки
Производительность, Q | 374 м³/ч |
Напор, Н | 20 м |
Потребляемая мощность в рабочей точке, Nпотр | 34 кВт |
КПД агрегата, η | 58% |
Характеристики насоса
Вариант монтажа насоса | монтаж на опускном устройстве вертикальный |
Условный диаметр напорного патрубка, Ду, мм | 150 |
Тип рабочего колеса | двухканальное |
Фактический диаметр рабочего колеса, мм | 326 |
Рекомендуемая глубина погружения, м | не более 10 |
Максимальный размер перекачиваемых частиц, мм | 60 |
Тип уплотнения вала | торцовое |
Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
Материал рабочего колеса | чугун СЧ20 |
Материал корпуса спирального | чугун СЧ20 |
Параметры электродвигателя
Номинальная мощность, кВт | 45 |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Номинальный ток, А | 87 |
Число полюсов | 4 |
Частота вращения, об/мин | 1470 |
Сos φ | 0,85 |
КПД эл. двигателя | 92,5 |
Соединение обмоток по схеме | △ |
Класс нагревостойкости | F |
Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения; |
Способ защиты электродвигателя | влаго - термозащита; |
Степень защиты электродвигателя | IP 68; |
Длина встроенного электрического кабеля, м | 10 |
Количество жил кабеля, шт. | 3+1+3 |
Сечение жил, мм² | 25+10+2,5 |
Изоляция кабеля | маслостойкая |
Исполнение шкафа защиты, поставляемого в комплекте с насосом | без шкафа защиты и управления |
Ресурсы
Средняя наработка на отказ | не менее 7000 часов |
Средний ресурс до главного техобслуживания | не менее 20000 часов |
Средний срок службы | не менее 20 лет |
Масса насосного агрегата без шкафа управления | 750 кг |
