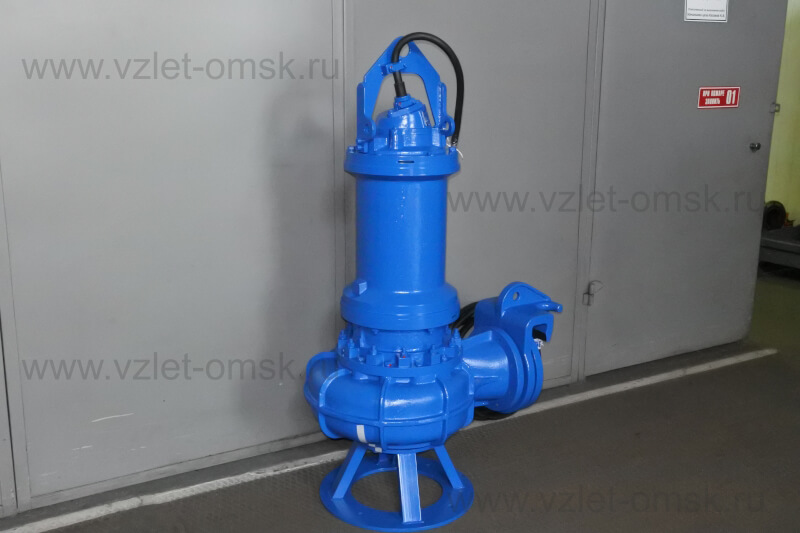

Фото погружного насоса Иртыш ПФ2 200/360.339-22/6-116Погружной насос Иртыш ПФ2 200/360.339-22/6-116

Погружной насос Иртыш ПФ2 200/360.339-22/6-116

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Расшифровка обозначения

Насос ПФ2 200/360.339-22/6-116
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
200 - номинальный диаметр напорного патрубка, мм;
360 - номинальный диаметр рабочего колеса, мм;
339 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
22 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
1 - на опускном устройстве;
1 - ручного управления;
6 - влаго - термозащита;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.22.6-31

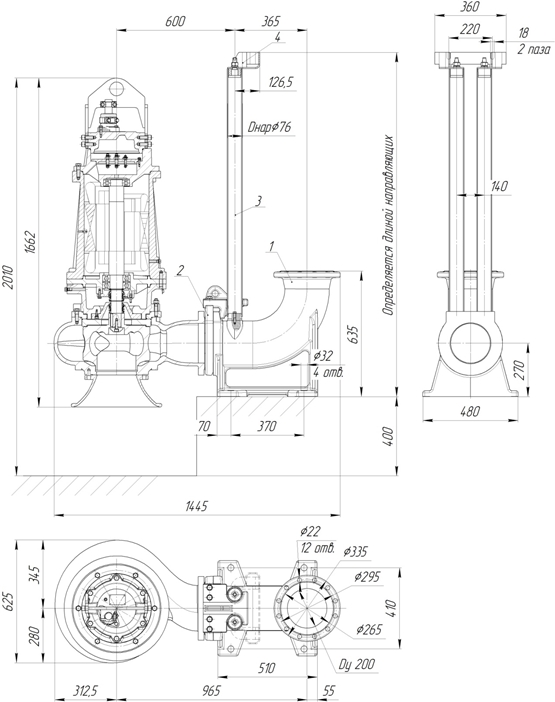

Габаритные размеры

gabaritnye razmery

 Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.

Параметры рабочей точки

Производительность, Q

439

м³/ч

Напор, Н

10

м

Потребляемая мощность в рабочей точке, Nпотр

21

кВт

КПД агрегата, η

54

%

Характеристики насоса

Вариант монтажа насоса

на опускном устройстве

Условный диаметр напорного патрубка, Ду, мм

250

Тип рабочего колеса

двух - канальное

Фактический диаметр рабочего колеса, мм

339

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

90

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

22

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

44,5

Число полюсов

6

Частота вращения, об/мин

975

Сos φ

0,83

КПД эл. двигателя

90,5

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения

Способ защиты электродвигателя

влаго - термозащита;

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

3+1+3

Сечение жил, мм²

25+10+2,5

Изоляция кабеля

маслостойкая

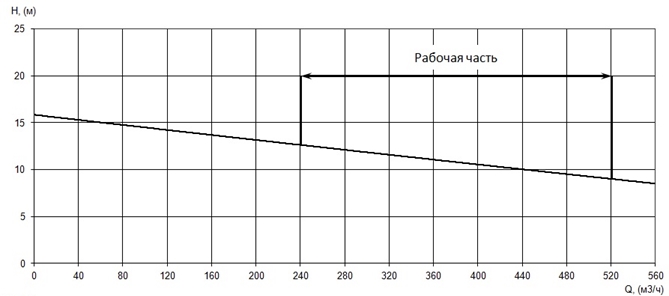

График характеристики напор/подача

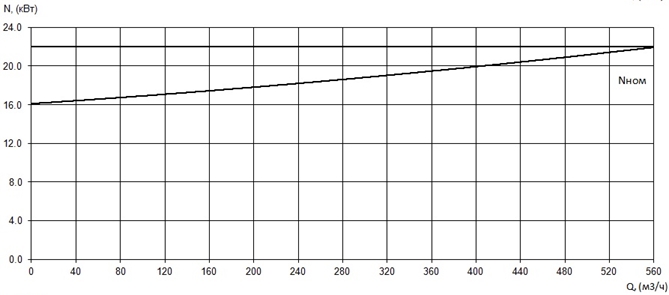

График мощность/производительность

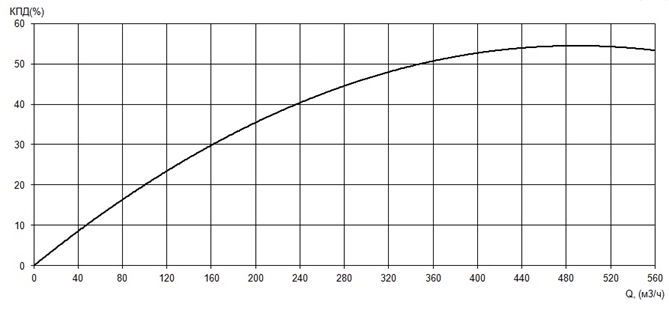

График КПД/производительность

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления, кг.

700


Модель насоса
ПФ
Расход
439
Напор
10
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
22
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
