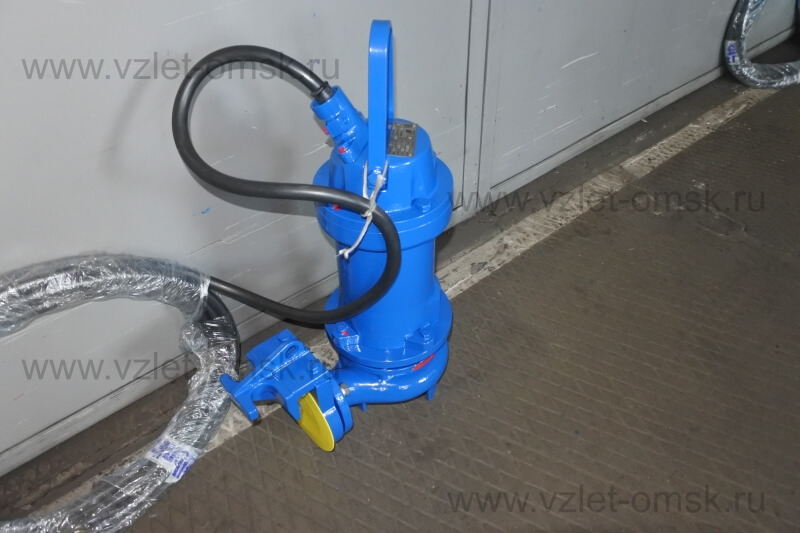

Насос погружной фекальный серии «Иртыш» ПФ2 50/120.108-1,1/2Ех-116
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос ПФ2 50/120.108-1,1/2Ех-116
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двухканальное рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
120 - номинальный диаметр рабочего колеса, мм;
108 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
1,1 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
Ex - взрывозащищенного исполнения;
1- монтаж на опускном устройстве вертикальный;
1 - ручного управления;
6 - влаго - термозащита;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш

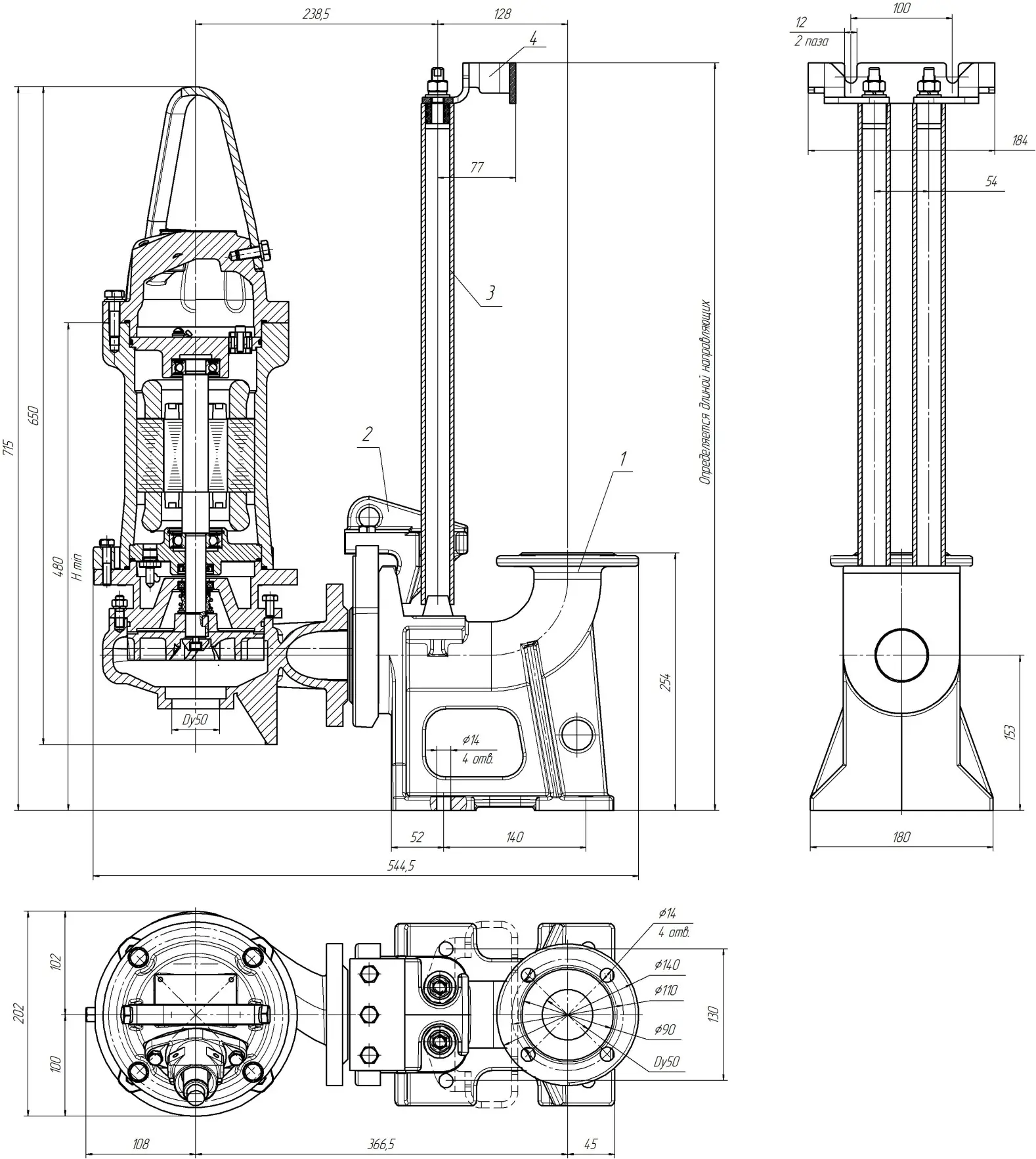

Габаритные размеры
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний

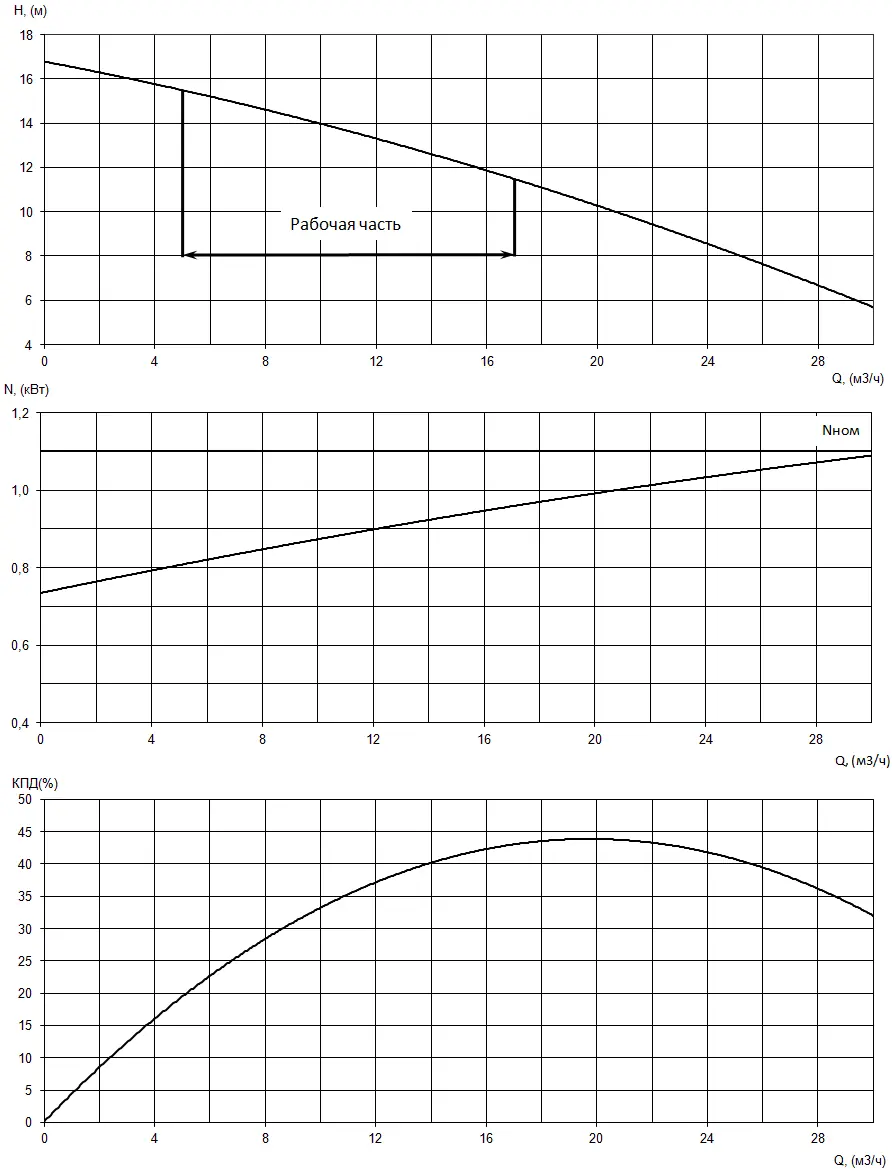

Параметры рабочей точки
|
Производительность, Q |
10 м³/ч |
|
Напор, Н |
14 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
0,88 кВт |
|
КПД агрегата, η |
33% |
Характеристики насоса
|
Вариант монтажа насоса |
монтаж на опускном устройстве вертикальный |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
108 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
25 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
1,1 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
2,6 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2730 |
|
Сos φ |
0,82 |
|
КПД эл. двигателя |
79 |
|
Соединение обмоток по схеме |
☆ |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
7 |
|
Сечение жил, мм² |
1,5 |
|
Изоляция кабеля |
маслостойкая |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
ручного управления |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
50 кг |
