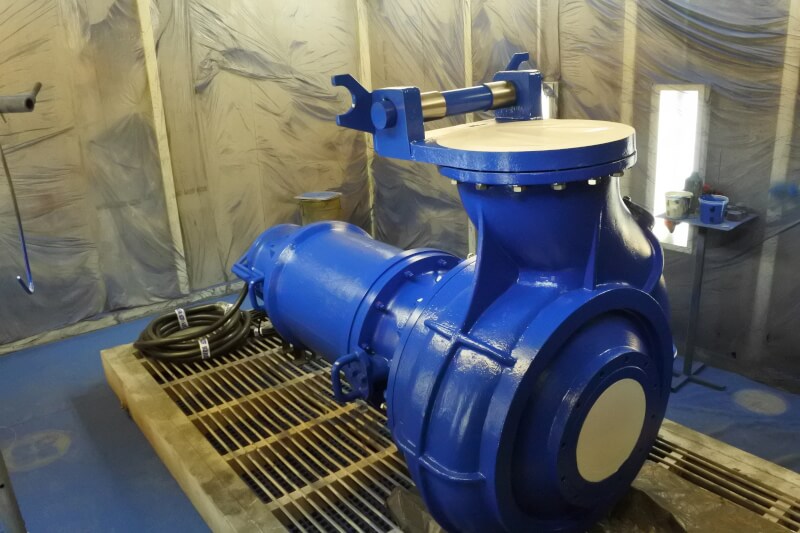

Фото погружного насоса Иртыш ПФ2 500/650.654-160/10-016Погружной насос Иртыш ПФ2 500/650.654-160/10-016

Погружной насос Иртыш ПФ2 500/650.654-160/10-016

Цена по запросу
  • Описание
  • Характеристики

Расшифровка обозначения

Насос ПФ2 500/650.654-160/10-016:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
500 - номинальный диаметр напорного патрубка, мм;
650 - номинальный диаметр рабочего колеса, мм;
654 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
160 - номинальная мощность электродвигателя, кВт;
10 - число полюсов электродвигателя;
0 - мобильно погружной;
1 - ручного управления;
6 - влаго-термозащита.

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.160.6-31

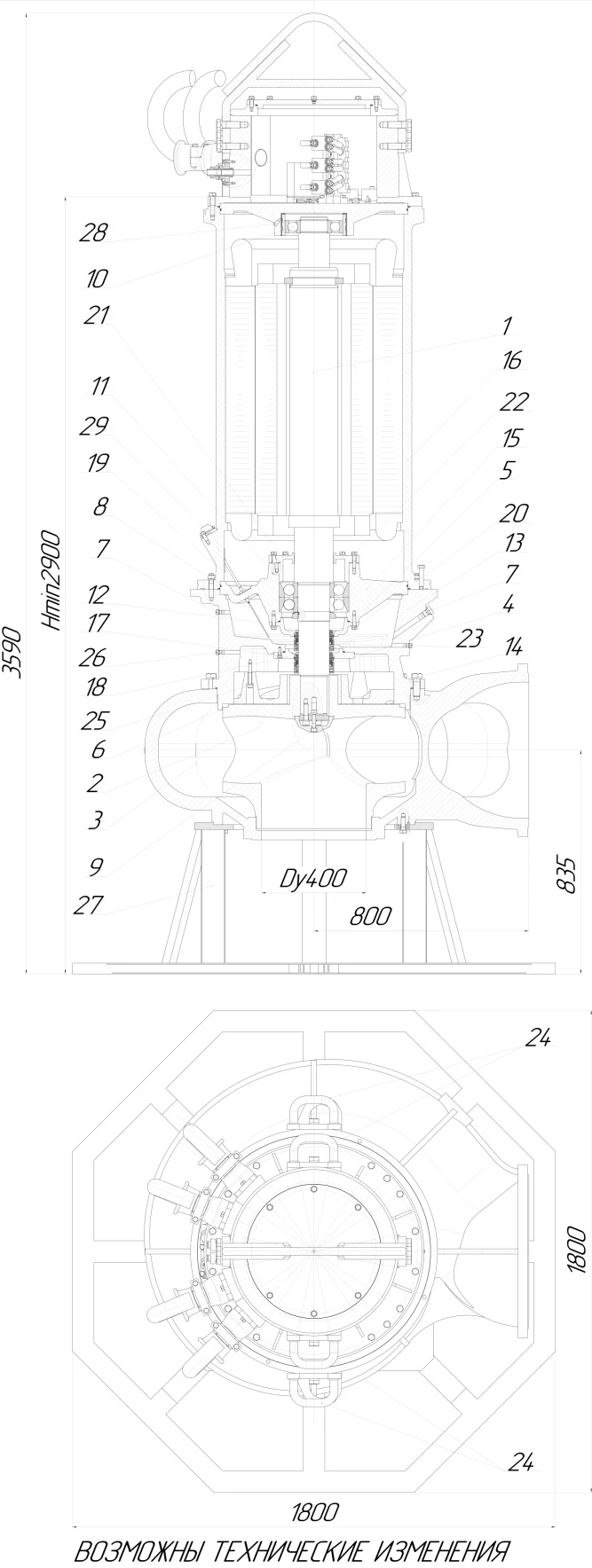

Габаритные размеры

gabaritnye razmery

 Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Аппарат направляющий;
7. Пробка масляной камеры для заливки масла;
8. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник (-ки);
13. Корпус камеры;
14. Метизы крепления корпуса камеры к корпусу спиральному;
15. Стакан подшипника;
16. Корпус электродвигателя;
17. Метизы крепления крышки камеры к корпусу камеры;
18. Крышка камеры;
19. Крышка подшипника;
20. Метизы крепления крышки подшипника к стакану подшипника;
21. Крышка подшипника верхняя;
22. Метизы крепления крышки подшипника верхней к стакану подшипника;
23. Пробка масляной камеры для слива масла;
24. Грузовая цапфа крышки опоры подшипника;
25. Метизы крепления аппарата направляющего к корпусу камеры;
26. Отверстие для выпуска воздуха из гидравлической полости;
27. Подставка;
29. Крышка датчика влажности;
30. Проушина;
31. Ручка;
32. Крышка опоры подшипника;
33. Грузовая цапфа корпуса камеры.

Параметры рабочей точки

Производительность, Q

3000

м³/ч

Напор, Н

9

м

Потребляемая мощность в рабочей точке, Nпотр



кВт

КПД агрегата, η



%

Характеристики насоса

Вариант монтажа насоса

мобильно погружной

Условный диаметр напорного патрубка, Ду, мм

500

Тип рабочего колеса

двух - канальное

Фактический диаметр рабочего колеса, мм

654

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

150

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

160

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

331

Число полюсов

10

Частота вращения, об/мин

594

Сos φ

0,78

КПД эл. двигателя

94,2

единение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения

Способ защиты электродвигателя

влаго-термозащита

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

по факту заказа

Сечение жил, мм²

по факту заказа

Изоляция кабеля

маслостойкая

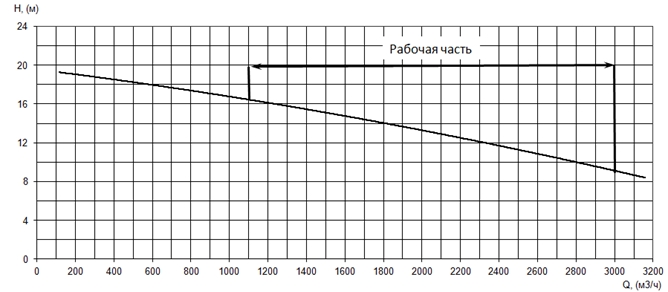

График характеристики напор/подача

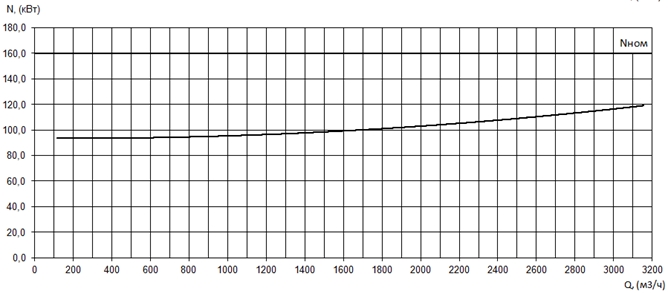

График мощность/производительность

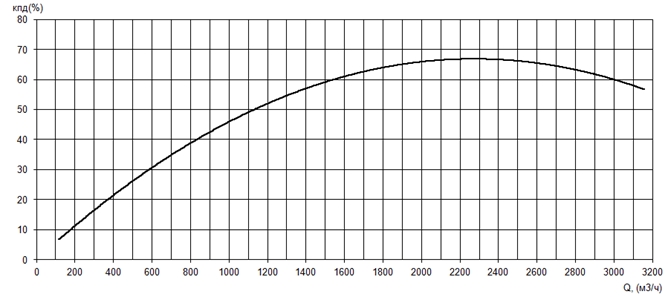

График КПД/производительность

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления и опускного устройства, кг.



Модель насоса
ПФ
Расход
3000
Напор
9
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
160
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
