Наружный насос Иртыш НФ2 65/135.122-3/2-300

Расшифровка обозначения

Насос НФ2 65/135.122-3/2-300
Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
2 - двухлопастное закрытое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
135 - номинальный диаметр рабочего колеса, мм;
122 - фактический диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный монтаж насоса;
0 - без шкафа защиты и управления;
0 - без защиты;

Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

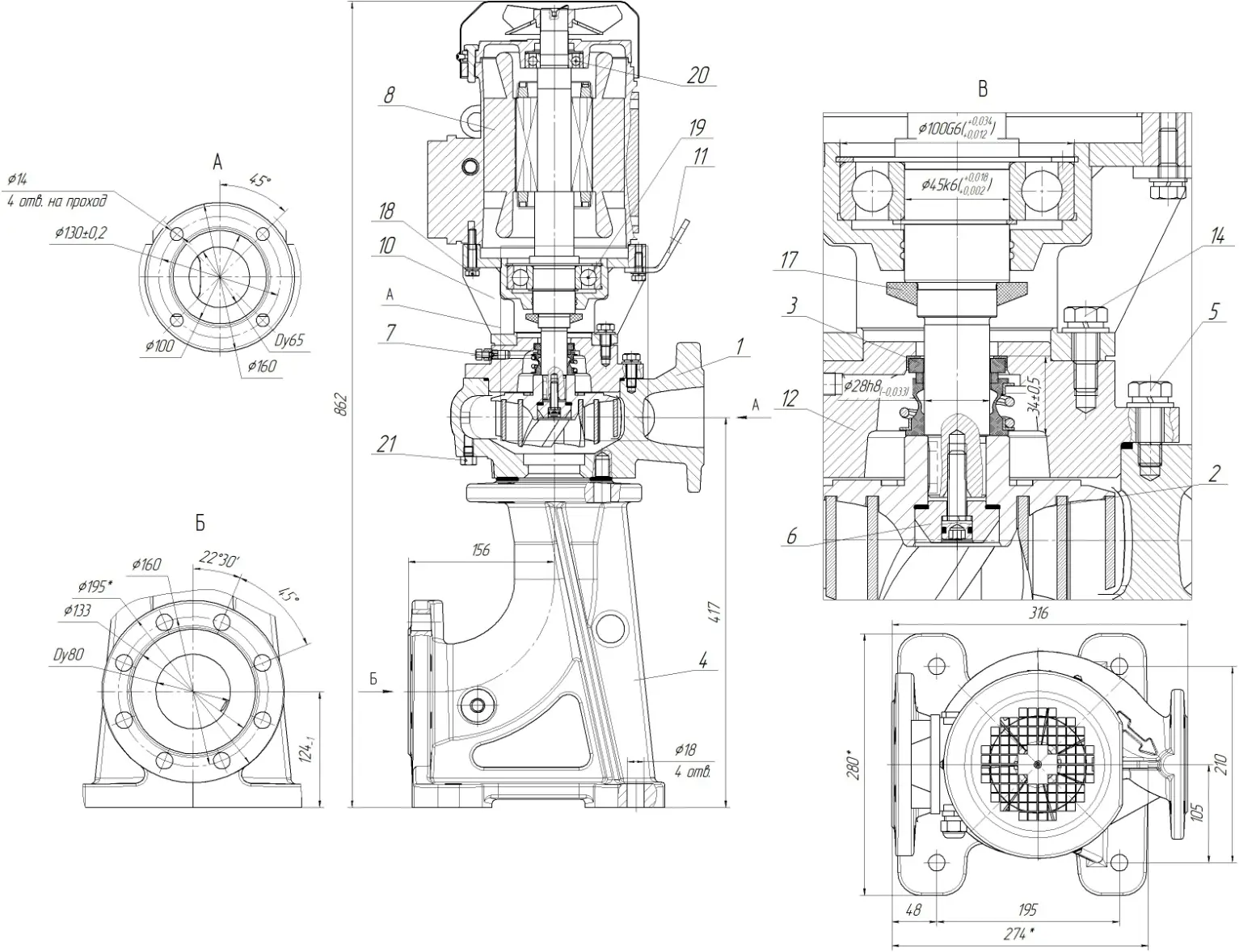

Габаритные размеры

Обозначения на чертеже

1 – корпус спиральный;
2 – колесо рабочее;
3 – торцовое уплотнение;
4 – патрубок опорный;
5 – Метизы крепления фланца к корпусу спиральному;
6 – метизы крепления колеса рабочего;
7 – кран Маевского;
8 – электродвигатель;
9 – проставка;
11 – Строповочная проушина;
12 – Фланец;
13 – Метизы крепления проставки к фланцу;
14 – Отбойник;
15 – Метизы крепления проставки к электродвигателю;
16 – Подшипники;
17 – Подшипник;
18 – Пробка слива воды из полости корпуса спирального.

Параметры рабочей точки

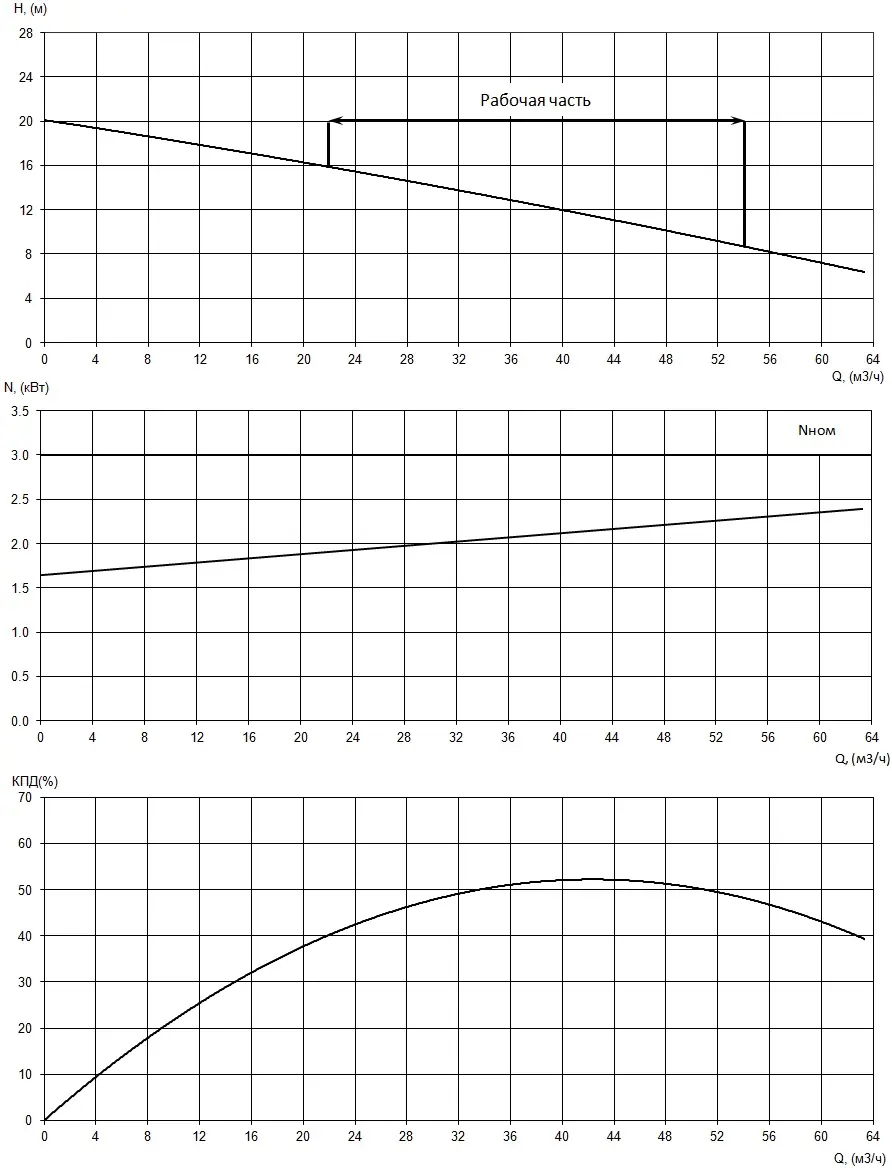

Характеристики насоса

Параметры электродвигателя

Ресурсы
