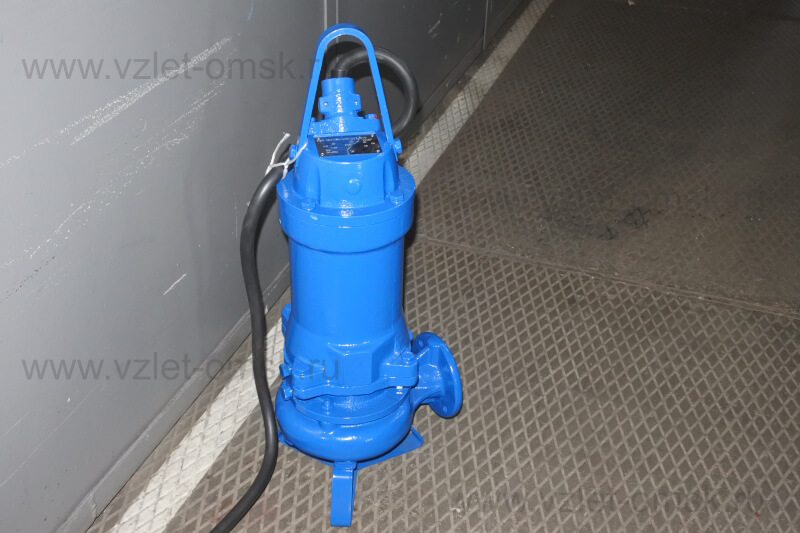

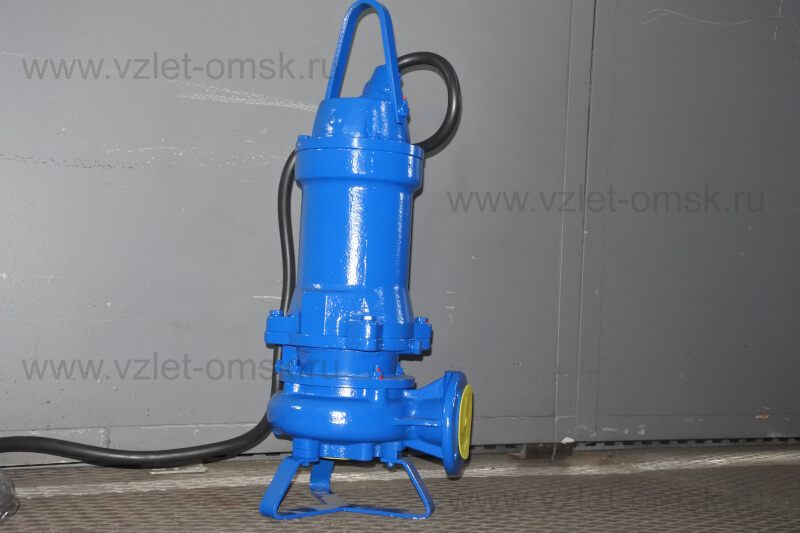

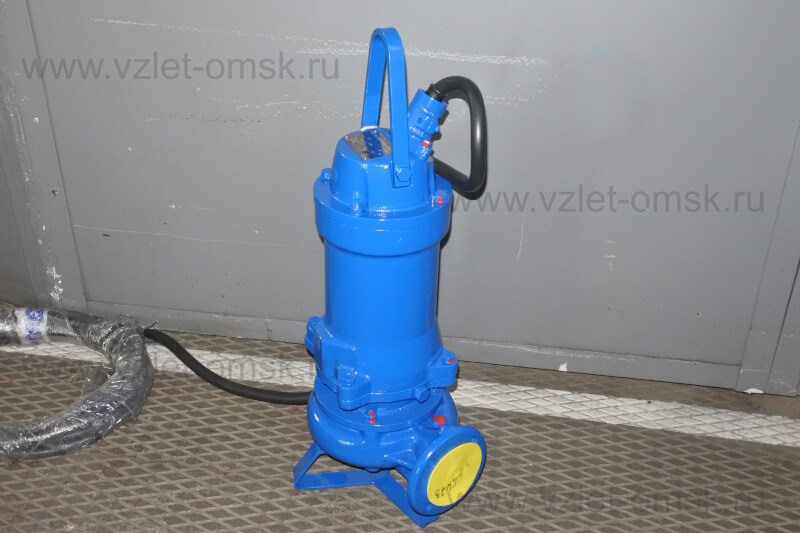

Насос ПФС 50/140.137-3/2Ех-006:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
140 - номинальный диаметр рабочего колеса, мм;
137 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
Ех - взрывозащищенное исполнение;
0 - мобильный погружной монтаж;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

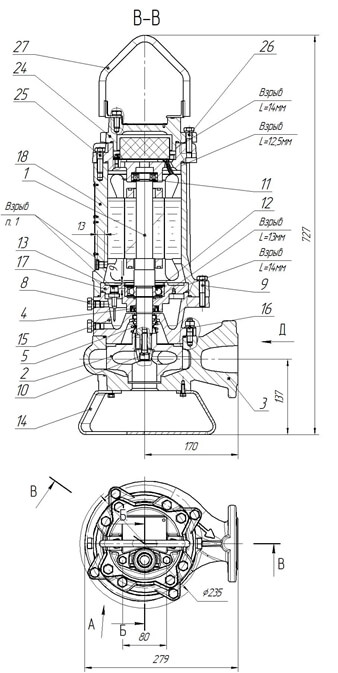

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенный кабель (-ли);
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
24. Крышка верхняя;
25. Метизы крепления опоры подшипника к корпусу электродвигателя;
26. Метизы крепления крышки верхней к опоре подшипника;
27. Ручка;
28. Крышка уплотнительная силового кабеля;
29. Зажим кабеля;
30. Метизы крепления крышки уплотнительной к крышке верхней;
31. Метизы крепления зажима кабеля
1.1. Электронасосы серии «Иртыш» типа ПФ(ПФс) исполнения Ех (взрывозащищенного исполнения) с маркировкой 1 Ex d IIB T4 Gb X являются электрооборудованием группы IIВ с уровнем взрывозащиты Gb и видом взрывозащиты «взрывонепроницаемая оболочка «d» и предназначены для:
применения в местах (кроме подземных выработок шахт и их наземных строений) опасных по взрывоопасной среде этилена и пропана, температура воспламенения которых более 135°С;
перекачивания бытовых и промышленных загрязнённых жидкостей (фекальных, сточных вод, промышленных стоков), с водородным показателем рН=6,0…9,0 плотностью до 1100 кг/м³, температурой от 274К (1°С) до 313К (40°С), с содержанием различных неабразивных взвешенных частиц максимальным размером согласно таблицы 1, включая коротковолокнистые, (длинноволокнистые для насосов типа ПФс), концентрацией до 2% по массе, абразивных взвешенных частиц не более 1% по объёму, размером до 5мм и микротвердостью не более 9000 МПа. При комплектации насоса силиконовыми уплотнителями допускается эксплуатация в промышленных стоках с содержанием фенола до 15 мг/л температурой до 313К (40°С).
Гидравлическая (неэлектрическая) часть насоса с маркировкой IIGb с/k T4X является оборудованием группы II с уровнем взрывозащиты Gb и видом взрывозащиты c/k (защита конструкционной безопасностью/защита жидкостным погружением).
Знак «Х» в маркировке обозначает специальные условия применения, которые должны обеспечиваться потребителем:
1. Охлаждающий кожух (для исполнения с рубашкой охлаждения), должен быть заполнен перекачиваемой жидкостью или технической жидкостью от постороннего источника в процессе эксплуатации.2. Насосы при работе должны быть постоянно погружены в перекачиваемую жидкую среду, уровень которой меняется; при достижении заданного минимального уровня жидкости насос отключается. Минимальный уровень жидкости определяется высотным размером насоса; при использовании рубашки охлаждения минимальный уровень жидкости определяется высотой гидравлической части насоса.
3. Работа по «сухому ходу» запрещена.
4. Насос поставляется с постоянно подсоединенным кабелем, при подключении требуется обеспечить необходимый уровень взрывозащиты.
5. Кабельные линии должны быть защищены от механических повреждений.
Диапазон температуры окружающей среды и перекачиваемой жидкости для насоса от +1°С до +40°С.

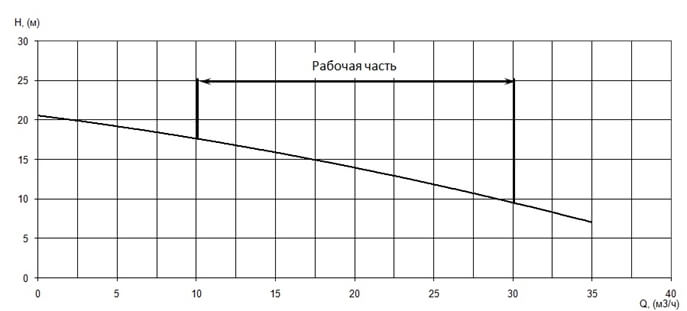

Производительность, Q |
15 м³/ч |
Напор, Н |
16 м |

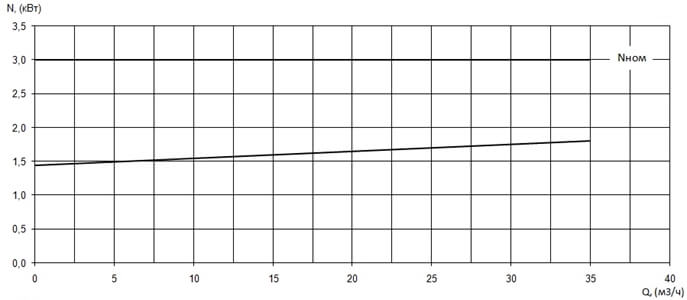

Потребляемая мощность в рабочей точке, Nпотр |
1,6 кВт |

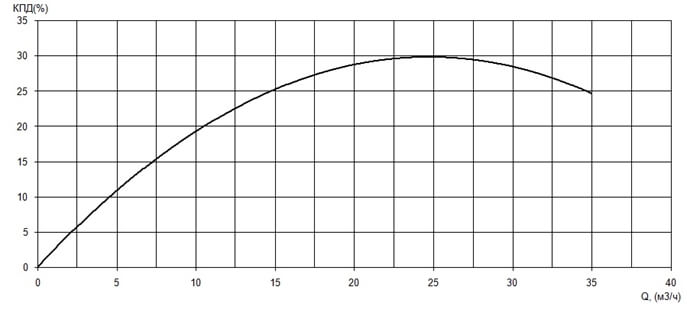

КПД агрегата, η |
25 % |
Вариант монтажа насоса |
мобильный погружной |
Условный диаметр напорного патрубка, Ду, мм |
50 |
Тип рабочего колеса |
вихревое |
Фактический диаметр рабочего колеса, мм |
137 |
Рекомендуемая глубина погружения, м |
не более 10 |
Максимальный размер перекачиваемых частиц, мм |
25 |
Тип уплотнения вала |
торцовое |
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
Материал рабочего колеса |
чугун СЧ20 |
Материал корпуса спирального |
чугун СЧ20 |
Маркировка взрывозащиты |
1ExdIIВT4GbX |
Номинальная мощность, кВт |
3 |
Напряжение, В |
380 |
Частота тока, Гц |
50 |
Номинальный ток, А |
2,6 |
Число полюсов |
2 |
Частота вращения, об/мин |
2940 |
Сos φ |
0,82 |
КПД эл. двигателя |
79 |
Соединение обмоток по схеме |
звезда |
Класс нагревостойкости |
F |
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
Способ защиты электродвигателя |
влаго - термозащита; |
Степень защиты электродвигателя |
IP 68; |
Длина встроенного электрического кабеля, м |
10 |
Количество жил кабеля, шт. |
7 |
Сечение жил, мм² |
1,5 |
Изоляция кабеля |
маслостойкая |
Средняя наработка на отказ |
не менее 7000 часов |
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
Средний срок службы |
не менее 20 лет |
Масса насосного агрегата |
65 кг |
